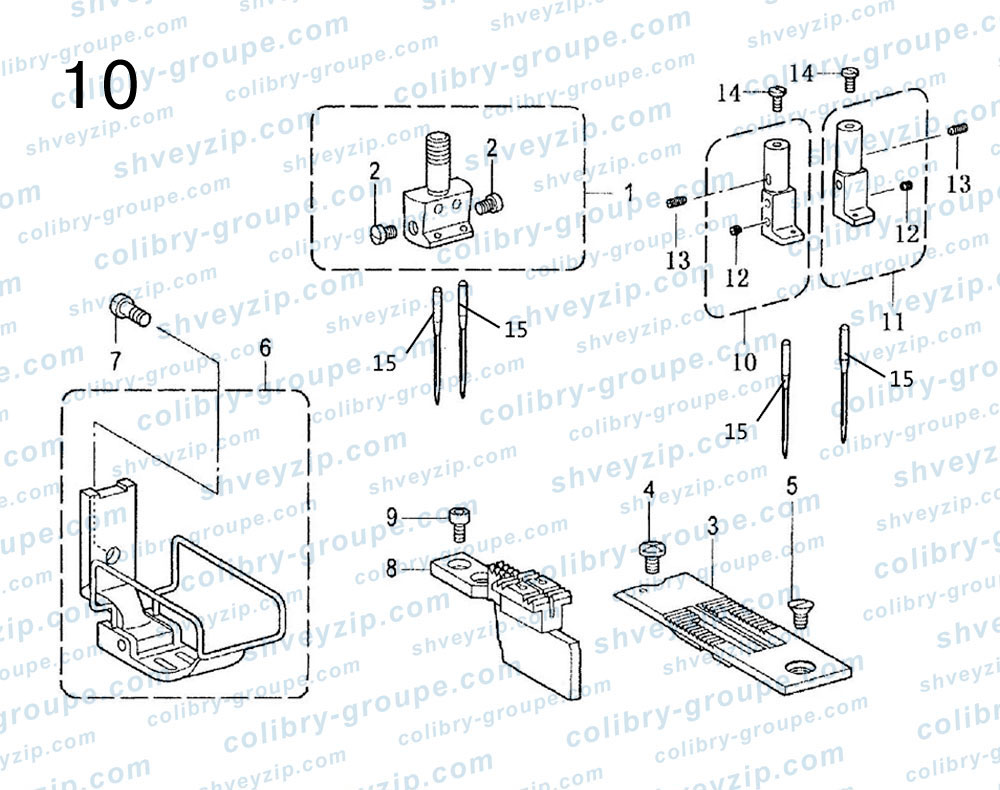

10. Детали позиционирования
Для схемы кликните по ней два раза или
| 1 |
см. доп. инф.
Узел зажима иглы (58□20□) Needle clamp assy (58□20□) |
1 | |||
| 2 |
116S11012
(116323001) Винт SM9/64"×40 L=4 (58420/58720) Screw, SM9/64"×40 L=4 (58420/58720) |
2 | |||
| 3 |
см. доп. инф.
Игольная пластина Needle plate |
1 | |||
| 4 |
129S30014
(S11244001) Винт SM11/64"×40 L=7 Screw SM11/64"×40 L=7 |
1 | |||
| 5 |
104S17002
Винт SM11/64"×40 L=8 (серия 58420B) Screw, flat SM11/64"×40 L=8 (58420B系列) |
1 | |||
| 5 |
1123NS17001
Винт SM11/64"×40 L=12 (серия 58420J) Screw SM11/64"×40 L=12 (58420J系列) |
1 | |||
| 6 |
см. доп. инф.
Узел лапки Presser foot assy |
1 | |||
| 7 |
129S11010
(113050001) Винт SM9/64×44" L=9 Screw, SM9/64×44" L=9 |
1 | |||
| 8 |
см. доп. инф.
Двигатель ткани Feed dog |
1 | |||
| 9 |
129S13002
(S07494001) Винт с внутренним шестигранником SM1/8×44" L=7 Screw, w/socket SM1/8×44" L=7 |
2 | |||
| 10 |
см. доп. инф.
Узел зажима иглы L (58□50□) Needle clamp assy, L (58□50□) |
1 | |||
| 11 |
см. доп. инф.
Узел зажима иглы R (58□50□) Needle clamp assy, R (58□50□) |
1 | |||
| 12 |
129S15006
(013660412) Винт SM1/8"×40 L=4 (58450/58750) Screw, SM1/8"×40 L=4 (58450/58750) |
2 | |||
| 13 |
129S15007
(S13085001) Винт SM1/8"×40 L=5.5 (58450/58750) Screw, SM1/8"×40 L=5.5 (58450/58750) |
2 | |||
| 14 |
117S11023
(149831101) Винт SM1/8"×40 L=7 (58450/58750) Screw, SM1/8"×40 L=7 (58450/58750) |
2 | |||
| 15 |
11617002
Игла DP×5 (□□3) Needle, DP×5 (□□3) |
2 | |||
| 15 |
10117002
Игла DP×5 (□□5) Needle, DP×5 (□□5) |
2 | |||
