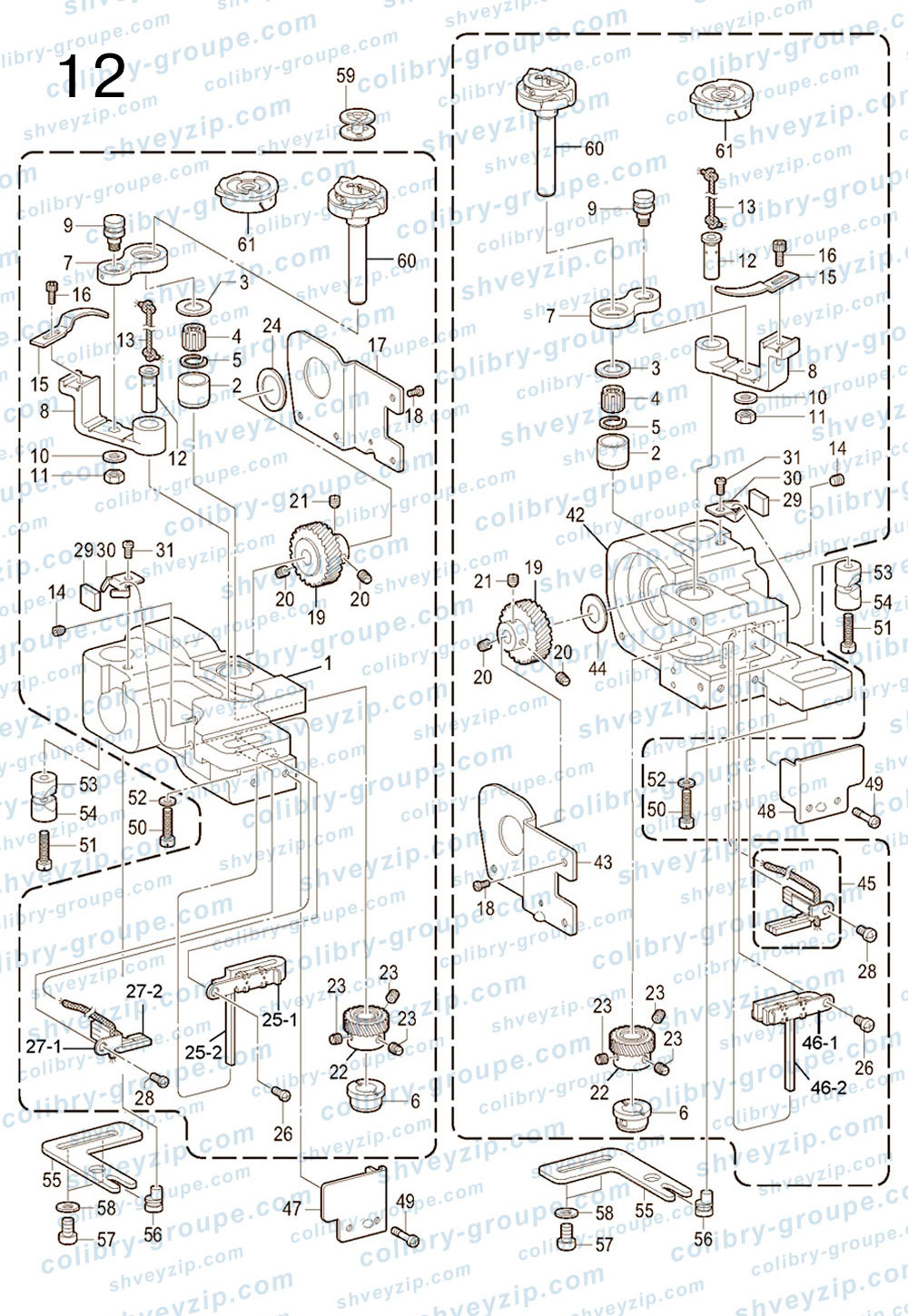

12. Челночный механизм Jack JK-58□□0, JK-58□□0B
Для схемы кликните по ней два раза или
| 1 |
12918008
(SA2955001) Основание челнока (левый) (58420B/58450B) Rotary hook base (L) (58420B/58450B) |
1 | |||
| 1 |
12918201
(SA2959001) Основание челнока (левый) (58720B/58750B) Rotary hook base (L) (58720B/58750B) |
1 | |||
| 2 |
11603011
(SA4029001) Втулка вала челнока (58420B/58450B) Rotary hook shaft bush (58420B/58450B) |
2 | |||
| 2 |
11803001
(S09259001) Втулка вала челнока (58720B/58750B) Rotary hook shaft bush (58720B/58750B) |
2 | |||
| 3 |
12928004
(S09260001) Кольцо упорное A:1.2мм Thrust ring, A:1.2MM |
2 | |||
| 3 |
12928005
(SA4038001) Кольцо упорное 1.0мм Thrust ring, |
2 | |||
| 3 |
12928006
(S09261001) Кольцо упорное B:1.4мм Thrust ring, B:1.4MM |
2 | |||
| 3 |
12928007
(SA4444001) Кольцо упорное 0.8мм Thrust ring, 0.8MM |
2 | |||
| 4 |
11624004
(S07420000) Подшипник игольчатый Needle bearing |
2 | |||
| 5 |
11629004
(S07419001) Стопорное кольцо Retaining ring |
2 | |||
| 6 |
12903008
(SA6474001) Втулка вала челнока Rotary hook shaft bush |
2 | |||
| 7 |
12905013
(SA3856001) Звено расклинивателя (58420B/58450B) Opener link (58420B/58450B) |
2 | |||
| 7 |
12905303
(SA3857001) Звено расклинивателя (58720B/58750B) Opener link (58720B/58750B) |
2 | |||
| 8 |
12905014
(SA3859001) Рычаг расклинивателя (58420B/58450B) Opener lever (58420B/58450B) |
2 | |||
| 8 |
12905304
(SA3861001) Рычаг расклинивателя (58720B/58750B) Opener lever (58720B/58750B) |
2 | |||
| 9 |
12902009
(SA2560001) Вал звена расклинивателя Shaft, Olink |
2 | |||
| 10 |
12928008
(025710132) Шайба плоская Washer, plain |
2 | |||
| 11 |
N01017
(021500316) Гайка 3 M5 Nut3 M5 |
2 | |||
| 12 |
12926009
(SA3889101) Ось рычага расклинивателя Olever shaft |
2 | |||
| 13 |
12923018
(SA4026001) Фитиль 4×4 L=100 Wick, 4×4L=100 |
2 | |||
| 14 |
S09019
(012501031) Винт установочный M5×5 Set screw, socket (ft) M5×5 |
2 | |||
| 15 |
11612014
(S38212001) Расклиниватель Opener |
2 | |||
| 16 |
129S13003
(154965001) Болт с внутренним шестигранником SM3.75×8 Bolt, socket SM3.75×8 |
2 | |||
| 17 |
12912024
(SA2562201) Крышка основания челнока L Rotary hook base cover, L |
1 | |||
| 18 |
S04037
(062300612) Винт M3×6 Screw, pan M3×6 |
8 | |||
| 19 |
12925003
(SA2572001) Зубчатое колесо спиральное Spiral gear |
2 | |||
| 20 |
S08007
(SA2574001) Винт установочный M6×0.75 L=5 Set screw, (ft) M6×0.75 L=5 |
4 | |||
| 21 |
S07009
(SA2575001) Винт установочный M6×0.75 L=6 Set screw, (ft) M6×0.75 L=6 |
2 | |||
| 22 |
12925004
(SA6301001) Зубчатое колесо спиральное Spiral gear |
2 | |||
| 23 |
S10063
(SA2574001) Винт установочный M6×0.75 L=5 Set screw, (ft) M6×0.75 L=5 |
6 | |||
| 24 |
12928009
(SA3054001) Шайба упорная L Thrust washer, L |
1 | |||
| 25‐1 |
12912053
Опора войлока Felt support |
1 | |||
| 25‐2 |
12923032
(SA6424101) Войлок Felt |
1 | |||
| 26 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
2 | |||
| 27‐1 |
12912054
Опора войлока Felt support |
1 | |||
| 27‐2 |
12923016
(SA4044001) Войлок Felt |
2 | |||
| 28 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
2 | |||
| 29 |
12923008
(SA4012001) Войлок Felt |
2 | |||
| 30 |
12912027
(SA3894001) Опора войлока Felt support |
2 | |||
| 31 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
2 | |||
| 42 |
12918009
(SA3956001) Основание челнока (правый) (58420B/58450B) Rotary hook base (R) (58420B/58450B) |
1 | |||
| 42 |
12918202
(SA3960001) Основание челнока (правый) (58720B/58750B) Rotary hook base (R) (58720B/58750B) |
1 | |||
| 43 |
12912028
(SA2563301) Крышка основания челнока R (58□□0B) Rotary hook base cover, R (58□□0B) |
1 | |||
| 44 |
12928010
(SA2579001) Прокладка Specer |
1 | |||
| 45 |
12912052
(SA6425101) Опора войлока UR Felt support UR |
1 | |||
| 46‐1 |
12912055
Опора войлока DR Felt support DR |
1 | |||
| 46‐2 |
12923015
Войлок Felt |
1 | |||
| 47 |
12912031
(SA6462001) Крышка основания челнока FL Rotary hook base cover, FL |
1 | |||
| 48 |
12912032
(SA6463001) Крышка основания челнока FR Rotary hook base cover, FR |
1 | |||
| 49 |
129S30011
(SA6417001) Винт M4×12 Screw, M4×12 |
4 | |||
| 50 |
129S11003
(SA2556001) Винт M6×25 Screw, M6×25 |
2 | |||
| 51 |
129S11003
(SA2556001) Винт M6×25 Screw, M6×25 |
2 | |||
| 52 |
20628003
(115947101) Шайба плоская 6.35 Washer, plain 6.35 |
2 | |||
| 53 |
12903009
(SA2722001) Втулка зажимная A Pinch sleeve A |
2 | |||
| 54 |
12903010
(SA2565001) Втулка зажимная B Pinch sleeve B |
2 | |||
| 55 |
12912033
(SA2567001) Пластина верхнего позиционирования иглы (58□□0B) Needle upper positioning plate (58□□0B) |
2 | |||
| 56 |
12910004
(SA2568001) Вал верхнего позиционирования иглы (58□□0B) Needle upper positioning shaft (58□□0B) |
2 | |||
| 57 |
S04038
(062061016) Винт M6×10 (58□□0B) Screw, pan M6×10 (58□□0B) |
4 | |||
| 58 |
12928018
Шайба плоская S6 (58□□0B) Washer, plain S6 (58□□0B) |
4 | |||
| 59 |
11618001
(S01928151) Шпулька (58420/58450) Bobbin (58420/58450) |
2 | |||
| 59 |
11818001
(S09285051) Шпулька (58720/58750) Bobbin (58720/58750) |
2 | |||
| 60 |
1291800600
Узел челнока (58420B‐003 / □□3) Rotary hook assy (58420B‐003 / □□3) |
2 | |||
| 60 |
1291800700
Узел челнока (58420B‐005 / □□5) Rotary hook assy (58420B‐005 / □□5) |
2 | |||
| 60 |
1161800400
Узел челнока (58420B‐C) Rotary hook assy (C) (58420B‐C) |
2 | |||
| 60 |
1171800100
Узел челнока (58450B) Rotary hook assy (58450B) |
2 | |||
| 60 |
1291802600
Узел челнока (58450B‐C) Rotary hook assy (C) (58450B‐C) |
2 | |||
| 60 |
1181800200
Узел челнока (58720B) Rotary hook assy (58720B) |
2 | |||
| 60 |
1291802700
Узел челнока (58720B‐C) Rotary hook assy (C) (58720B‐C) |
2 | |||
| 60 |
1291801300
Узел челнока (58750B) Rotary hook assy (58750B) |
2 | |||
| 60 |
1191800400
Узел челнока (58750B‐C) Rotary hook assy (C) (58750B‐C) |
2 | |||
| 61 |
12918029
Узел челночного колпачка (58450B‐C) Bobbin case assy (C) (58450B‐C) |
2 | |||
| 61 |
12918030
Узел челночного колпачка (58750B‐C) Bobbin case assy (C) (58750B‐C) |
2 | |||
