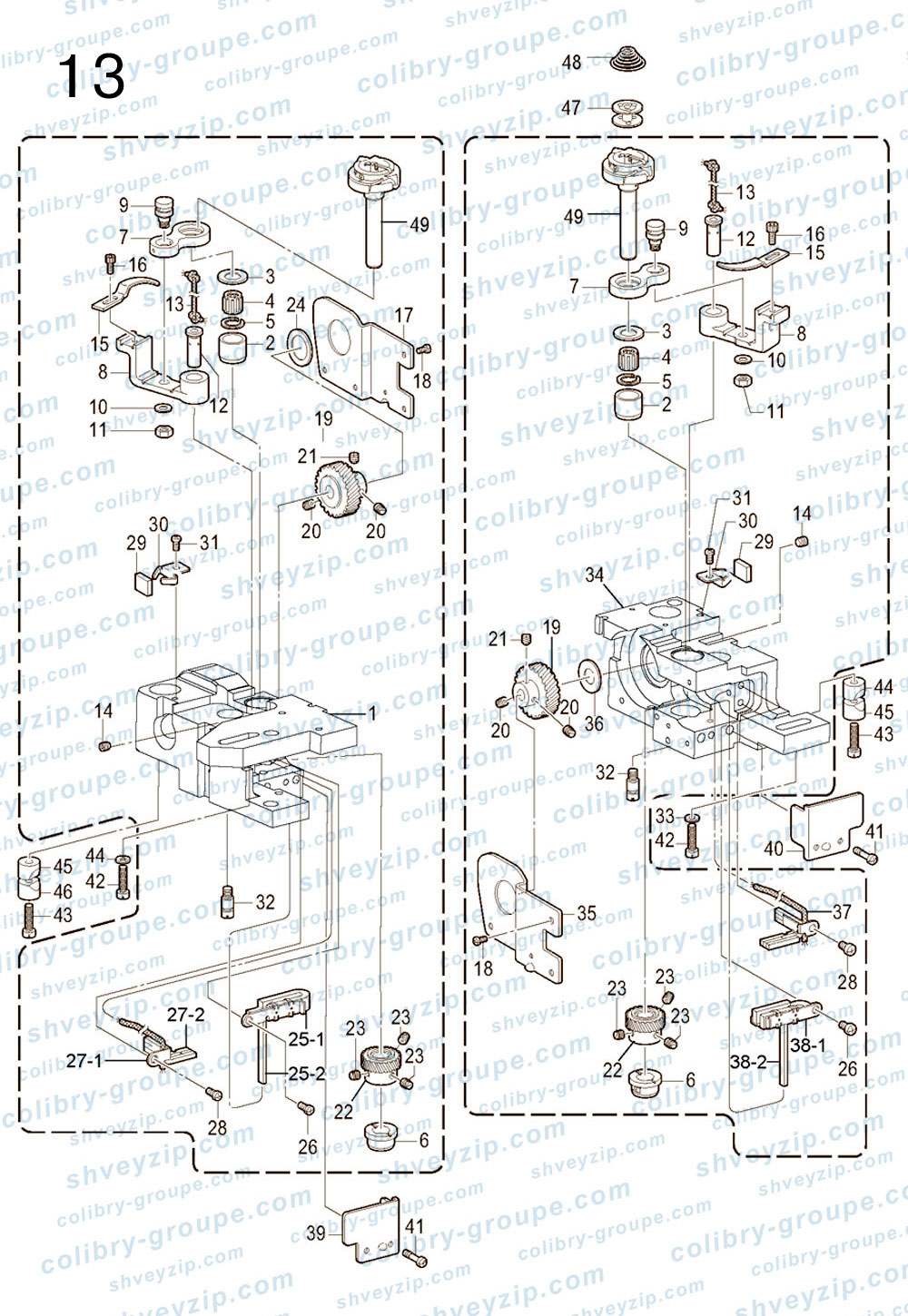

13. Челночный механизм Jack JK-584□0J, JK-584□0G
Для схемы кликните по ней два раза или
| 1 |
12301006
Основание челнока (левый) (58420J/58450J) Rotary hook base (L) (58420J/58450J) |
1 | |||
| 1 |
12301008
Основание челнока (левый) (58720J/58750J) Rotary hook base (L) (58720J/58750J) |
1 | |||
| 2 |
11603011
(SA4029001) Втулка вала челнока (58420J/58450J) Rotary hook shaft bush (58420J/58450J) |
2 | |||
| 2 |
11803001
(S09259001) Втулка вала челнока (58720J/58750J) Rotary hook shaft bush (58720J/58750J) |
2 | |||
| 3 |
12928004
(S09260001) Кольцо упорное A:1.2мм Thrust ring, A:1.2MM |
2 | |||
| 3 |
12928005
(SA4038001) Кольцо упорное 1.0мм Thrust ring, |
2 | |||
| 3 |
12928006
(S09261001) Кольцо упорное B:1.4мм Thrust ring, B:1.4MM |
2 | |||
| 3 |
12928007
(SA4444001) Кольцо упорное 0.8мм Thrust ring, 0.8MM |
2 | |||
| 4 |
11624004
(S07420000) Подшипник игольчатый Needle bearing |
2 | |||
| 5 |
11629004
(S07419001) Стопорное кольцо Retaining ring |
2 | |||
| 6 |
12903008
(SA6474001) Втулка вала челнока Rotary hook shaft bush |
2 | |||
| 7 |
12905013
(SA3856001) Звено расклинивателя (58420J/58450J) Opener link (58420J/58450J) |
2 | |||
| 7 |
12905303
(SA3857001) Звено расклинивателя (58720J/58750J) Opener link (58720J/58750J) |
2 | |||
| 8 |
12905014
(SA3859001) Рычаг расклинивателя (58420J/58450J) Opener lever (58420J/58450J) |
2 | |||
| 8 |
12905304
(SA3861001) Рычаг расклинивателя (58720J/58750J) Opener lever (58720J/58750J) |
2 | |||
| 9 |
12902009
(SA2560001) Вал звена расклинивателя Shaft, Olink |
2 | |||
| 10 |
12928008
(025710132) Шайба плоская Washer, plain |
2 | |||
| 11 |
N01017
(021500316) Гайка 3 M5 Nut3 M5 |
2 | |||
| 12 |
12926009
(SA3889101) Ось рычага расклинивателя Olever shaft |
2 | |||
| 13 |
12923018
(SA4026001) Фитиль 4×4 L=100 Wick, 4×4L=100 |
2 | |||
| 14 |
S09019
(012501031) Винт установочный M5×5 Set screw, socket (ft) M5×5 |
2 | |||
| 15 |
11612014
(S38212001) Расклиниватель Opener |
2 | |||
| 16 |
129S13003
(154965001) Болт с внутренним шестигранником SM3.75×8 Bolt, socket SM3.75×8 |
2 | |||
| 17 |
12912024
(SA2562201) Крышка основания челнока L Rotary hook base cover, L |
1 | |||
| 18 |
S04037
(062300612) Винт M3×6 Screw, pan M3×6 |
8 | |||
| 19 |
12925003
(SA2572001) Зубчатое колесо спиральное Spiral gear |
2 | |||
| 20 |
s08007
(SA2574001) Винт установочный M6×0.75 L=5 Set screw, (ft) M6×0.75 L=5 |
4 | |||
| 21 |
S07009
(SA2575001) Винт установочный M6×0.75 L=6 Set screw, (ft) M6×0.75 L=6 |
2 | |||
| 22 |
12925004
(SA6301001) Зубчатое колесо спиральное Spiral gear |
2 | |||
| 23 |
S10063
(SA2574001) Винт установочный M6×0.75 L=5 Set screw, (ft) M6×0.75 L=5 |
6 | |||
| 24 |
12928009
(SA3054001) Шайба упорная L Thrust washer, L |
1 | |||
| 25‐1 |
12912053
Опора войлока Felt support |
1 | |||
| 25‐2 |
12923032
(SA6424101) Войлок Felt |
1 | |||
| 26 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
2 | |||
| 27‐1 |
12912054
Опора войлока Felt support |
1 | |||
| 27‐2 |
12923016
(SA4044001) Войлок Felt |
2 | |||
| 28 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
2 | |||
| 29 |
12923008
(SA4012001) Войлок Felt |
2 | |||
| 30 |
12912027
(SA3894001) Опора войлока Felt support |
2 | |||
| 31 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
2 | |||
| 32 |
129S20301
(SA2717001) Винт ограничительный (58420J) Stopper screw (58420J) |
2 | |||
| 33 |
20628003
(115947101) Шайба плоская 6.35 Washer, plain 6.35 |
2 | |||
| 34 |
12301007
Основание челнока (правый) (58420J/58450J‐E) Rotary hook base (R) (58420J/58450J‐E) |
1 | |||
| 34 |
12301009
Основание челнока (правый) (58720J/58750J‐E) Rotary hook base (R) (58720J/58750J‐E) |
1 | |||
| 35 |
12312015
Крышка основания челнока R (58□□0J‐E) Rotary hook base cover, R (58□□0J‐E) |
1 | |||
| 36 |
12928010
(SA2579001) Прокладка Specer |
1 | |||
| 37 |
12912052
(SA6425101) Опора войлока UR Felt support UR |
1 | |||
| 38‐1 |
12912055
Опора войлока DR Felt support DR |
1 | |||
| 38‐2 |
12923015
Войлок Felt |
1 | |||
| 39 |
12912031
(SA6462001) Крышка основания челнока FL Rotary hook base cover, FL |
1 | |||
| 40 |
12912032
(SA6463001) Крышка основания челнока FR Rotary hook base cover, FR |
1 | |||
| 41 |
129S30011
(SA6417001) Винт M4×12 Screw, M4×12 |
4 | |||
| 42 |
129S11003
(SA2556001) Винт M6×25 Screw, M6×25 |
2 | |||
| 43 |
129S11003
(SA2556001) Винт M6×25 Screw, M6×25 |
2 | |||
| 44 |
20628003
Шайба плоская 6.35 Washer, plain 6.35 |
2 | |||
| 45 |
12903009
(SA2722001) Втулка зажимная A Pinch sleeve A |
2 | |||
| 46 |
12903010
(SA2565001) Втулка зажимная B Pinch sleeve B |
2 | |||
| 47 |
11618001
(S01928151) Шпулька (58420J/58450J) Bobbin (58420J/58450J) |
2 | |||
| 47 |
11818001
(S09285051) Шпулька (58720J/58750J‐E) Bobbin (58720J/58750J‐E) |
2 | |||
| 48 |
12918022
(148602001) Пружина шпульного колпачка (58420J/58450J‐E) Bobbin Spring (58420J/58450J‐E) |
2 | |||
| 48 |
12918024
(S09286000) Пружина шпульного колпачка (58720J/58750J‐E) Bobbin Spring (58720J/58750J‐E) |
2 | |||
| 49 |
1291801400
Узел челнока (58420J‐E) Rotary hook assy (58420J‐E) |
2 | |||
| 49 |
1291801500
Узел челнока (58450J‐E) Rotary hook assy (58450J‐E) |
2 | |||
| 49 |
1291801600
Узел челнока (58720J‐E) Rotary hook assy (58720J‐E) |
2 | |||
| 49 |
1291801700
Узел челнока (58750J‐E) Rotary hook assy (58750J‐E) |
2 | |||
