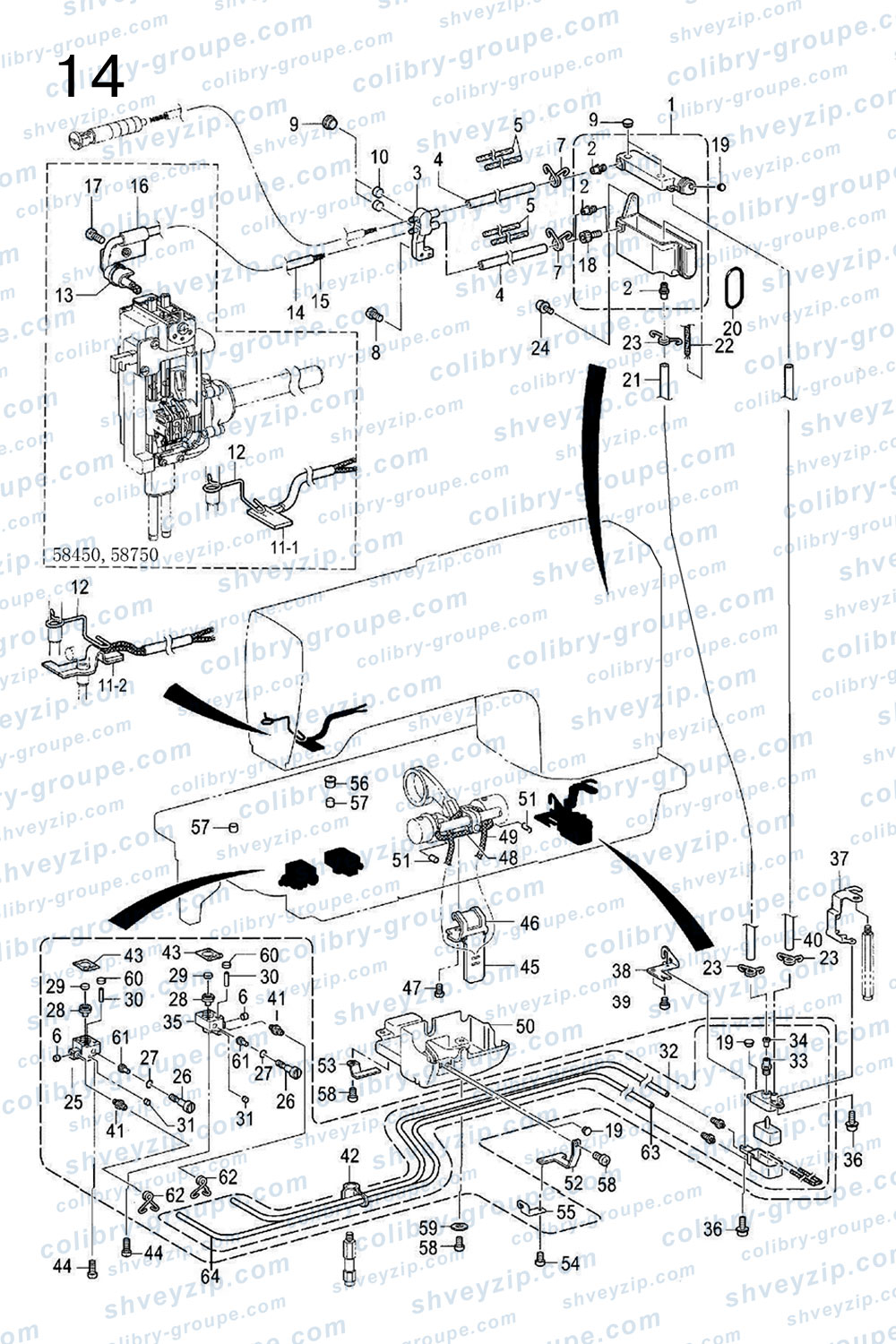

14. Система смазки
Для схемы кликните по ней два раза или
| 1 |
12911004
(SA4205101) Узел масляного бачка Oil tank assy |
1 | |||
| 2 |
129S30009
(SA3040001) Маслоподводящая трубка 8.6 (58420/58720) Oil feeding pipe, 8.6 (58420/58720) |
2 | |||
| 2 |
129S30009
(SA3040001) Маслоподводящая трубка 8.6 (58450/58750) Oil feeding pipe, 8.6 (58450/58750) |
4 | |||
| 3 |
12936002
(SA3946001) Масляный штуцер Oil terminal |
1 | |||
| 4 |
12921006
(SA2956001) Маслопровод L=135 Oil tube, L=135 |
1 | |||
| 4 |
12921006
(SA2956001) Маслопровод L=135 (58450/58750) Oil tube, L=135 (58450/58750) |
2 | |||
| 5 |
12923018
Фитиль 4×4 L=300 Wick, 4×4 L=300 |
0 | |||
| 5 |
12923018
Фитиль 4×4 L=300 (58450/58750) Wick, 4×4 L=300 (58450/58750) |
0 | |||
| 6 |
12922009
(140327001) Заглушка резиновая 6.3 Rubber cap, 6.3 |
2 | |||
| 7 |
20729005
(SA3055101) Зажим трубки Tube clip |
2 | |||
| 7 |
20729005
(SA3055101) Зажим трубки (58450/58750) Tube clip (58450/58750) |
4 | |||
| 8 |
S04028
(062500816) Винт M5×8 Screw, pan M5×8 |
1 | |||
| 9 |
12922001
(SA2929001) Заглушка резиновая 12.5 Rubber cap, 12.5 |
3 | |||
| 9 |
12922001
(SA2929001) Заглушка резиновая 12.5 (58450/58750) Rubber cap, 12.5 (58450/58750) |
4 | |||
| 10 |
12923010
(S38266000) Войлок вала челнока Rotary hook shaft felt |
1 | |||
| 10 |
12923010
(S38266000) Войлок вала челнока (58450/58750) Rotary hook shaft felt (58450/58750) |
2 | |||
| 11‐1 |
12923035
Узел войлока Felt assy |
1 | |||
| 11‐2 |
12923036
Узел войлока (58420/58720) Felt assy (58420/58720) |
1 | |||
| 12 |
12912035
(SA4033101) Опора войлока Felt support |
1 | |||
| 13 |
61910003
Стяжка кабельная 3×80 Cable band 3×80 |
2 | |||
| 14 |
12921002
Трубка L=280 (58450/58750) Tube L=280 (58450/58750) |
1 | |||
| 15 |
12923018
Фитиль 4×4 L=380 Wick, 4×4 L=380 |
1 | |||
| 16 |
12912065
(SA5154001) Опора трубки (58450/58750) Tube support (58450/58750) |
1 | |||
| 17 |
S04029
Винт M5×8 (58450/58750) Screw, pan M5×8 (58450/58750) |
1 | |||
| 18 |
S05079
(018081236) Болт с внутренним шестигранником M8×12 (58420/58720) Bolt, socket M8×12 (58420/58720) |
1 | |||
| 19 |
12922006
Заглушка резиновая 8 Rubber cap, 8 |
1 | |||
| 20 |
12922013
(081038070) Кольцо уплотнительное P38 O ring P38 |
1 | |||
| 21 |
12921006
(SA2723001) Маслопровод L=210 Oil tube, L=210 |
1 | |||
| 22 |
12923019
Фитиль Ø3.3 L=300 Wick, Ø3.3 L=300 |
1 | |||
| 22 |
12923009
Фитиль L=300 Wick, L=300 |
1 | |||
| 23 |
20729005
(SA3055101) Зажим трубки Tube clip |
3 | |||
| 24 |
129S30016
(0A5501006) Винт с шайбой M5×10 Screw, pan (S/P washer) M5×10 |
2 | |||
| 25 |
12901007
(SA3896001) Масляный распределитель L Oil block, L |
1 | |||
| 26 |
129S20004
(SA6475001) Винт регулировки подачи масла Oil adjusting screw |
2 | |||
| 27 |
O01004
(081004070) Кольцо уплотнительное P4 O ring P4 |
2 | |||
| 28 |
12922007
(SA6468001) Прокладка резиновая Rubber packing |
2 | |||
| 29 |
12922008
(SA6423001) Войлок вала челнока Rotary hook shaft felt |
2 | |||
| 30 |
12923021
(SA6415001) Фитиль L=90 Wick L=90 |
0 | |||
| 31 |
12922016
(142274101) Заглушка резиновая 4.3 Rubber cap, 4.3 |
2 | |||
| 32 |
12911005
(SA3037001) Узел дополнительного бачка Subtank assy |
1 | |||
| 33 |
12936004
Маслоподводящая трубка Oil feeding pipe |
1 | |||
| 34 |
12922010
(SA3060001) Уплотнение клапана Valve packing |
1 | |||
| 35 |
12901008
(SA3898001) Масляный распределитель R Oil block, R |
1 | |||
| 36 |
129S30017
(0A4400806) Винт с шайбой M4×8 Screw, pan (S/P washer) M4×8 |
2 | |||
| 37 |
12912036
(SA3045201) Монтажная пластина дополнительного бачка A Subtank setting plate, A |
1 | |||
| 38 |
12912037
(SA3046001) Монтажная пластина дополнительного бачка B Subtank setting plate, B |
1 | |||
| 39 |
S04033
(062060816) Винт M6×8 Screw, pan M6×8 |
2 | |||
| 40 |
12921006
(SA3044001) Маслопровод L=242 Oil tube, L=242 |
1 | |||
| 41 |
12936003
(S51815001) Маслоподводящая трубка 3.8 Oil feeding pipe, 3.8 |
4 | |||
| 42 |
12911006
(SA6472001) Опора трубки Tube support |
1 | |||
| 43 |
12928011
(SA3923101) Прокладка основания челнока D Rotary hook base D packing |
2 | |||
| 44 |
S04039
(062401616) Винт M4×16 Screw, pan M4×16 |
4 | |||
| 45 |
12923014
(SA2604001) Войлок Felt |
1 | |||
| 46 |
12912039
(SA2605001) Опора войлока Felt support |
1 | |||
| 47 |
S04030
(062500616) Винт M5×6 Screw, pan M5×6 |
1 | |||
| 48 |
12923018
(109405001) Фитиль 4×4 L=100 Wick, 4×4 L=100 |
1 | |||
| 49 |
20123021
(108801001) Фитиль 4×4 L=350 Wick, 4×4 L=350 |
1 | |||
| 50 |
12911007
(SA2606101) Крышка масляного бачка Oil cover |
1 | |||
| 51 |
12923012
(148743001) Войлок Felt |
2 | |||
| 52 |
12912040
(SA3048101) Опора трубки A Tube support, A |
1 | |||
| 53 |
12912041
(SA3049001) Опора трубки B Tube support, B |
1 | |||
| 54 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
1 | |||
| 55 |
12912042
(SA6473001) Направляющая трубки Tube guide |
1 | |||
| 56 |
12922012
(140890009) Масляная крышка Oil cap |
1 | |||
| 57 |
12923030
(112753001) Войлок Felt |
2 | |||
| 58 |
S04038
(062061016) Винт M6×10 Screw, pan M6×10 |
3 | |||
| 59 |
11628005
Шайба плоская S6 Washer, plain S6 |
1 | |||
| 60 |
12923037
(SA6423001) Войлок вала челнока Rotary hook shaft felt |
2 | |||
| 61 |
12926013
(SA6416001) Резиновый прижим Rubber presser |
2 | |||
| 62 |
30129007
(SA4508001) Зажим трубки Tube clip |
4 | |||
| 63 |
12923050
Войлок Felt |
2 | |||
| 64 |
12921005
Трубка (Ø4×Ø6) Tube (Ø4×Ø6) |
2 | |||
