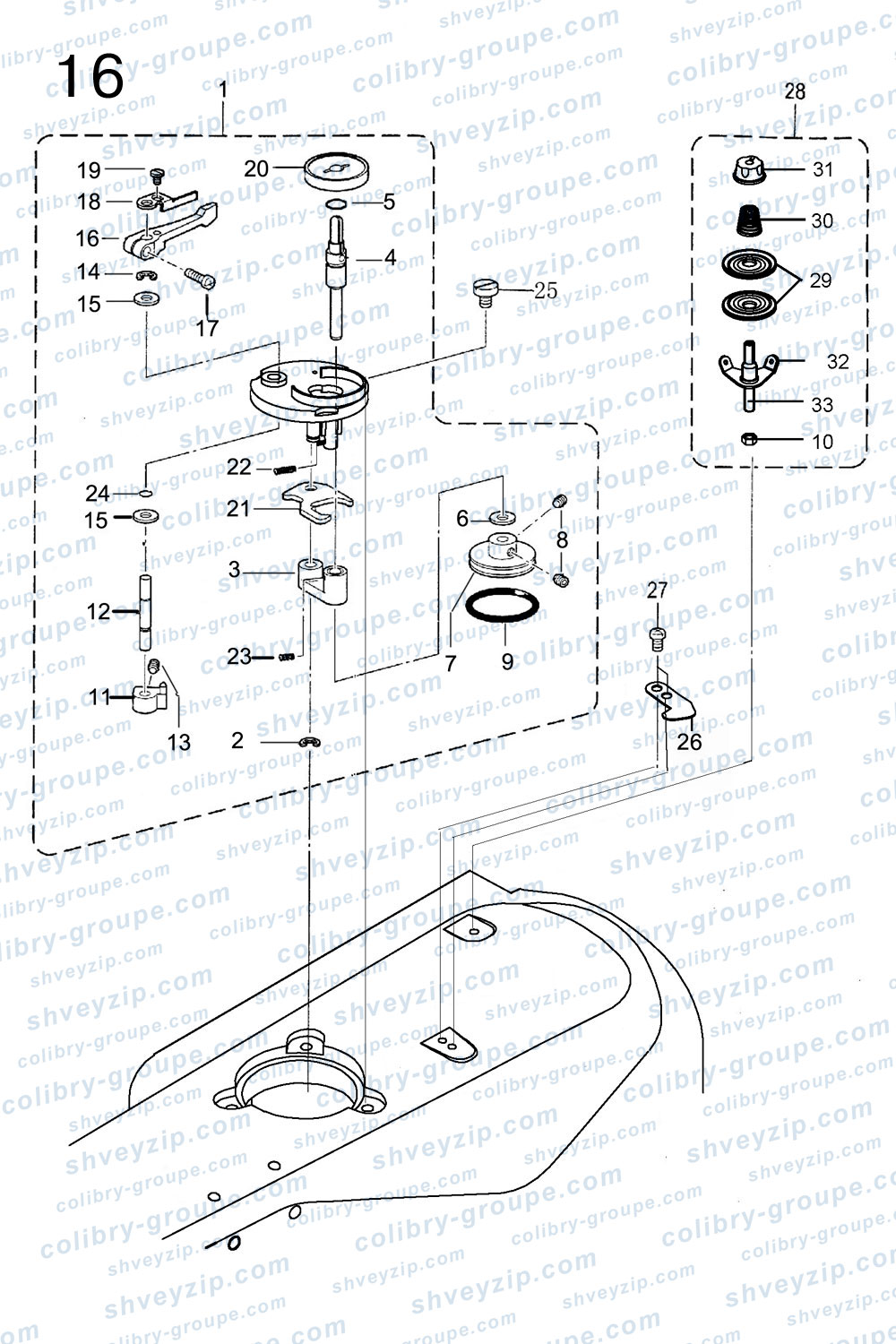

16. Компоненты механизма намотки шпульки
Для схемы кликните по ней два раза или
| 1 |
1233100400
(SA1971101) Узел намотчика шпульки Bobbin winder unit |
1 | |||
| 2 |
H05012
(048040342) Стопорное кольцо E4 Retaining ring, E4 |
1 | |||
| 3 |
1231100900
(SA1975001) Узел опоры вала намотчика B-winder shaft support assy |
1 | |||
| 4 |
12302002
(SA1978001) Вал намотчика Bobbin winder shaft |
1 | |||
| 5 |
O01008
(081009070) Кольцо уплотнительное P9 O ring, P9 |
1 | |||
| 6 |
12928021
(025060136) Шайба плоская S6 Washer, plain S6 |
1 | |||
| 7 |
12935005
(SA1980001) Колесо намотчика Bobbin winder wheel |
1 | |||
| 8 |
S09019
(012500536) Винт установочный M5×5 Set screw, socker (FT) M5×5 |
2 | |||
| 9 |
12922014
(S25789000) Кольцо резиновое 29 Rubber ring, 29 |
1 | |||
| 10 |
114S16001
Гайка Nut |
1 | |||
| 11 |
12910007
(SA1982101) Кулачок прижима шпульки Bobbin presser cam |
1 | |||
| 12 |
12302003
(SA1983001) Вал рычага намотчика Bobbin winder arm shaft |
1 | |||
| 13 |
S09019
(012500536) Винт установочный M5×5 Set screw, socker (FT) M5×5 |
1 | |||
| 14 |
H05012
(048040342) Стопорное кольцо E4 Retaining ring, E4 |
1 | |||
| 15 |
12328001
(025060136) Шайба плоская S6 Washer, plain S6 |
2 | |||
| 16 |
12304004
(SA1984001) Рычаг прижима шпульки Bobbin presser arm |
1 | |||
| 17 |
S05307
Винт M4×14 Screw, pan M4×14 |
1 | |||
| 18 |
12312009
(SA1985001) Прижим шпульки Bobbin presser |
1 | |||
| 19 |
123S11006
(S23418002) Винт M4×5 Screw, M4×5 |
1 | |||
| 20 |
12911009
(SA1988001) Опора шпульки Bobbin support |
1 | |||
| 21 |
12312013
(SA1989001) Рычаг намотчика Bobbin winder lever |
1 | |||
| 22 |
12907014
(SA1990101) Пружина Spring |
1 | |||
| 23 |
12907015
(SA1991001) Пружина основания намотчика Bobbin winder base spring |
1 | |||
| 24 |
12922030
(SA2190001) Кольцо уплотнительное O ring |
1 | |||
| 25 |
123S11015
(SA1992101) Винт крепления намотчика Bobbin winder fi×ed screw |
3 | |||
| 26 |
11419001
(SA1360101) Нож обрезной Knife |
1 | |||
| 27 |
114S11015
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
2 | |||
| 28 |
1411300600
Узел натяжителя намотчика Bobbin winder tension assy |
1 | |||
| 29 |
10112005
Диск натяжной Disc, tension |
2 | |||
| 30 |
11427006
Пружина натяжения Tension spring |
1 | |||
| 31 |
13811004
Гайка натяжения Tension nut |
1 | |||
| 32 |
11413022
Направляющая пластина Song line board |
1 | |||
| 33 |
112S13004
Ось натяжителя Folder spool |
1 | |||
