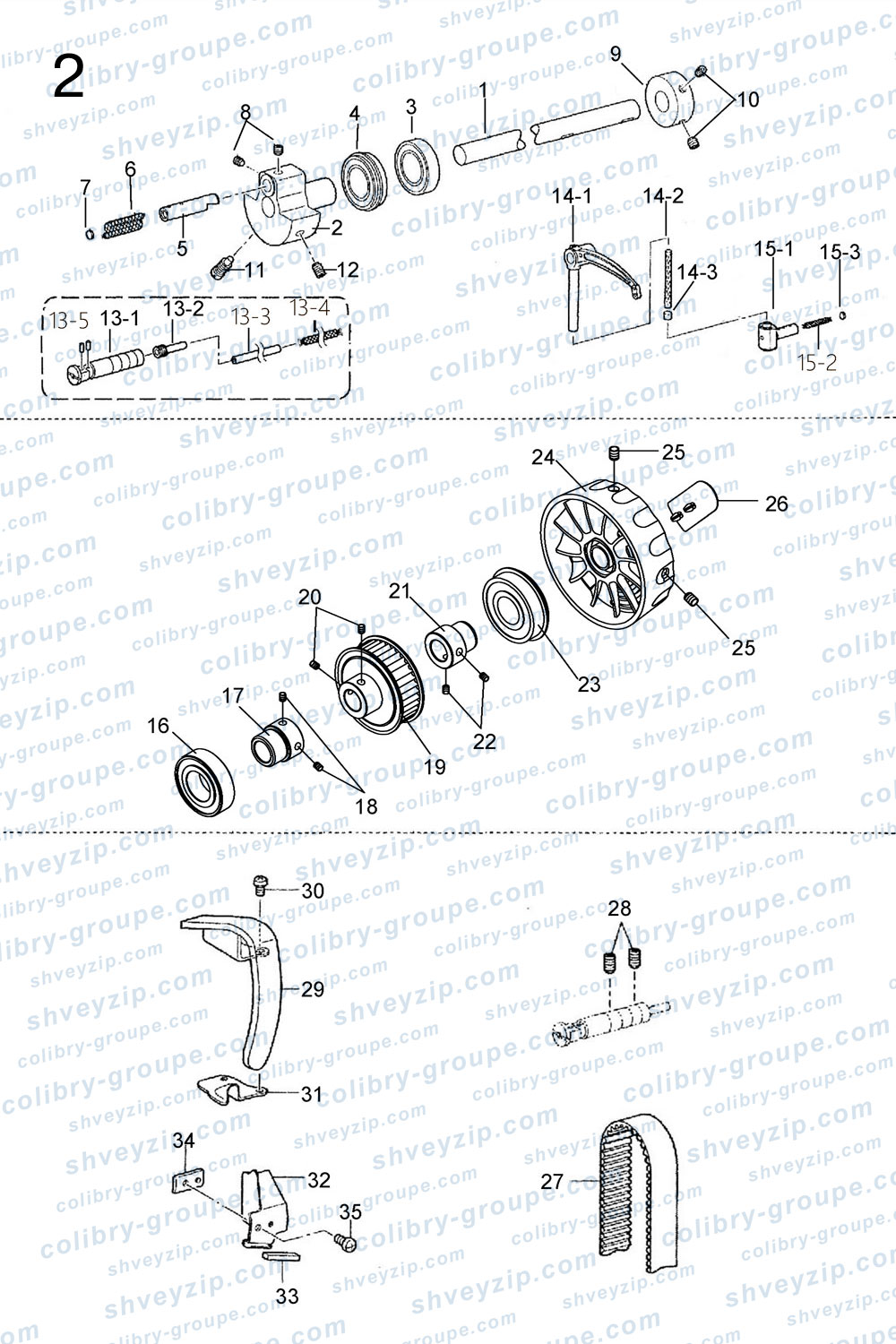

2. Компоненты механизма верхнего вала
Для схемы кликните по ней два раза или
| 1 |
12302001
Вал верхний Upper shaft |
1 | |||
| 2 |
12904001
(SA4089001) Кривошип нитетяги (58420/58720) Thread takeup crank (58420/58720) |
1 | |||
| 2 |
12904006
(SA4373001) Кривошип нитетяги (58450/58750) Thread takeup crank (58450/58750) |
1 | |||
| 3 |
B04022
(S25234001) Подшипник шариковый 6004ZZ Ball bearing, 6004ZZ |
1 | |||
| 4 |
B10002
(S38707001) Подшипник шариковый 6004ZZNR Ball bearing, 6004ZZNR |
1 | |||
| 5 |
12926201
(SA6166001) Кривошипный вал игловодителя NBAR Crankshaft, NBAR |
1 | |||
| 6 |
12923050
Фитиль Ø2.5 L=60 Wick, Ø2.5 L=60 |
1 | |||
| 7 |
11626003
(113014000) Колпачок фитиля Wick cap |
1 | |||
| 8 |
S10017
(S25260001) Винт M6×0.75 L=5 screw M6×0.75 L=5 |
2 | |||
| 9 |
12308001
Колесо привода намотчика Bobbin winder driving wheel |
1 | |||
| 10 |
S10019
Винт установочный M6×6 Set screw, socket (ft) M6×6 |
2 | |||
| 11 |
129S30005
(S25235001) Винт M8×6 Screw M8×6 |
1 | |||
| 12 |
S09017
(S25236001) Винт M6×0.75 L=10 screw M6×0.75 L=10 |
1 | |||
| 13-1 |
12938003
Ось нитетяги Hinge pin for thread take up lever |
1 | |||
| 13-2 |
12938002
(SA2861001) Узел вала поддержки нитетяги Thread takeup s-shaft unit |
1 | |||
| 13-3 |
12921002
Маслопровод, L=190 Oil tube, L=190 |
0 | |||
| 13-4 |
12923018
Фитиль, L=400 Wick, L=400 |
0 | |||
| 13-5 |
20123021
Фитиль, L=30 Wick, L=30 |
0 | |||
| 14-1 |
12938006
(SA2935101) Узел рычага нитетяги-3 (58420-003 / □□3) Thread takeup lever assy, s3 (58420-003 / □□3) |
1 | |||
| 14-1 |
12938007
(SA2936101) Узел рычага нитетяги-5 (58420-005/58450) Thread takeup lever assy, s5 (58420-005/58450) |
1 | |||
| 14-1 |
12938202
(SA2937101) Узел рычага нитетяги-7 (58720/58750) Thread takeup lever assy, s7 (58720/58750) |
1 | |||
| 14-2 |
12923031
Фитиль, 4×4 L=40 Wick, 4×4 L=40 |
1 | |||
| 14-3 |
12922015
Заглушка резиновая Rubber cap |
1 | |||
| 15-1 |
11626004
(S13160001) Узел ползуна нитетяги, 2 Ttakeup slide block assy, 2 |
1 | |||
| 15-2 |
12923012
Фитиль, L=17 Wick, L=17 |
1 | |||
| 15-3 |
12926016
Колпачок фитиля Ø4 Wick cap Ø4 |
1 | |||
| 16 |
B04021
(076023800) Подшипник шариковый радиальный 60/22ZZ Ball bearing, radial 60/22ZZ |
1 | |||
| 17 |
12908002
(SA2748001) Втулка подшипника Ball bearing bush |
1 | |||
| 18 |
S10018
(S23651001) Винт M6×0.75 L=6 Screw M6×0.75 L=6 |
2 | |||
| 19 |
12935002
(SA2720001) Узел зубчатого шкива U ST Timing pulley assy, U ST |
1 | |||
| 20 |
S10018
(S23651001) Винт M6×0.75 L=6 screw M6×0.75 L=6 |
2 | |||
| 21 |
12303002
Втулка подшипника Ball bearing bush |
1 | |||
| 22 |
S10018
(S23651001) Винт M6×0.75 L=6 Screw M6×0.75 L=6 |
2 | |||
| 23 |
B10009
(S38710001) Подшипник шариковый 6204ZZNR Ball bearing, 6204ZZNR |
1 | |||
| 24 |
304034
Шкив ручной Pully |
1 | |||
| 25 |
S10019
Винт установочный M6×6 Set screw, socket (ft) M6×6 |
2 | |||
| 26 |
13811021
Наклейка шкива Handwheel lable |
1 | |||
| 27 |
12935003
(SA2463001) Ремень зубчатый Timing belt |
1 | |||
| 28 |
S10024
(012061036) Винт установочный M6×10 Set screw, socket (ft) M6×10 |
2 | |||
| 29 |
12312012
(SA2469001) Крышка нитетяги Thread takeup lever cover |
1 | |||
| 30 |
S04028
(062500816) Винт M5×8 Screw, pan M5×8 |
2 | |||
| 31 |
12912005
(SA4537001) Крышка пылезащитная Dust cover |
1 | |||
| 32 |
1291207900
(SA3058101) Панель защитная (58420/58720) Shelter plate (58420/58720) |
1 | |||
| 32 |
12912082
(SA4376101) Панель защитная (58450/58750) Shelter plate (58450/58750) |
1 | |||
| 33 |
12923001
(SA3065001) Войлок Felt |
1 | |||
| 34 |
12912006
(SA3059101) Держатель защитной панели Holder, shelter plate |
1 | |||
| 35 |
S04028
(062500816) Винт M5×8 Screw, pan M5×8 |
1 | |||
