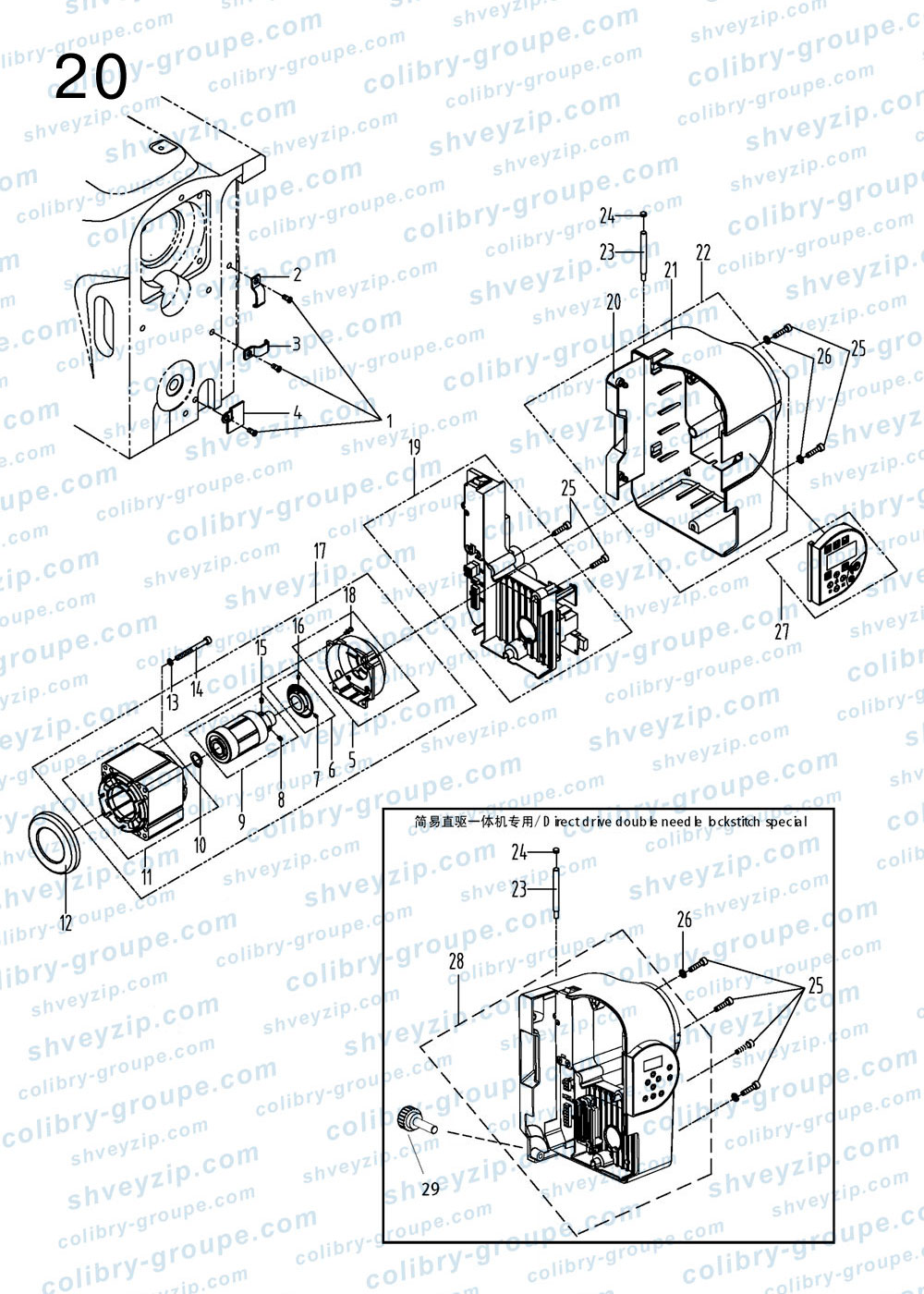

20. Компоненты двигателя и электронного блока управления
Для схемы кликните по ней два раза или
| 1 |
S04028
Винт M5×8 (58□□0J) Screw, pan M5×8 (58□□0J) |
3 | |||
| 2 |
12312011
Держатель провода (58□□0J) Cord holder (58□□0J) |
1 | |||
| 3 |
12312011
Держатель провода (58□□0J) Cord holder (58□□0J) |
1 | |||
| 4 |
12912317
Держатель провода (58□□0J) Cord holder (58□□0J) |
1 | |||
| 5 |
95100119
Узел кожуха двигателя (для Powermax) Motor cover asm.powermax |
1 | |||
| 6 |
1383300900
Узел датчика диска двигателя Motor grating sensor asm |
1 | |||
| 7 |
S09022
Винт M3×4 Screw M3×4 |
1 | |||
| 8 |
S09113
Винт M6×6 Screw M6×6 |
1 | |||
| 9 |
95100124
Ротор двигателя Motor rotor |
1 | |||
| 10 |
H03001
Стопорное кольцо 15 Snap ring 15 |
1 | |||
| 11 |
95100120
Статор двигателя (для Powermax) Motor stator, powermax |
1 | |||
| 12 |
13811060
Защитный кожух двигателя Protection cover |
1 | |||
| 13 |
W02058
Шайба пружинная 5 Spring washer 5 |
4 | |||
| 14 |
951S05001
Винт M5×75 Screw M5×75 |
4 | |||
| 15 |
S09113
Винт M6×6 Screw M6×6 |
1 | |||
| 16 |
S09022
Винт M3×4 Screw M3×4 |
1 | |||
| 17 |
1233300200
Серводвигатель (энкодер Powermax) Motor cover asm.powermax |
1 | |||
| 17 |
1233300600
Серводвигатель (энкдер Zobow) Motor cover asm.zobow |
1 | |||
| 18 |
951S15011
Винт M3×12 Screw M3×12 |
5 | |||
| 19 |
1233300100
Блок электронного управления 58420J (Powermax) (58□□0J) Electronic control box (58□□0J) |
1 | |||
| 20 |
12311008
Крышка проводов (58□□0J) Wire cover plate (58□□0J) |
1 | |||
| 21 |
12311001
Корпус электронного управления 58420J (58□□0J) Electronic control casing (58□□0J) |
1 | |||
| 22 |
1231100100
Узел корпуса электронного управления 58420J (58□□0J) Electronic control box (58□□0J) |
1 | |||
| 23 |
13826009
Штифт ступенчатый кожуха Pin |
1 | |||
| 24 |
12922015
Заглушка резиновая Rubber plug |
1 | |||
| 25 |
114S13001
Винт M5×20 Screw M5×20 |
4 | |||
| 26 |
W01004
Шайба пружинная 5 Spring washer 5 |
2 | |||
| 27 |
1233300300
Узел панели управления (58□□0J) Control panel (58□□0J) |
1 | |||
| 28 |
12333005
Электронное управление для прямого привода сдвоенной иглы (T19) (58□□0B) Direct drive electronic control (58□□0B) |
1 | |||
| 29 |
138S30006
Винт крепления кожуха (58□□0B) Screw (58□□0B) |
1 | |||
