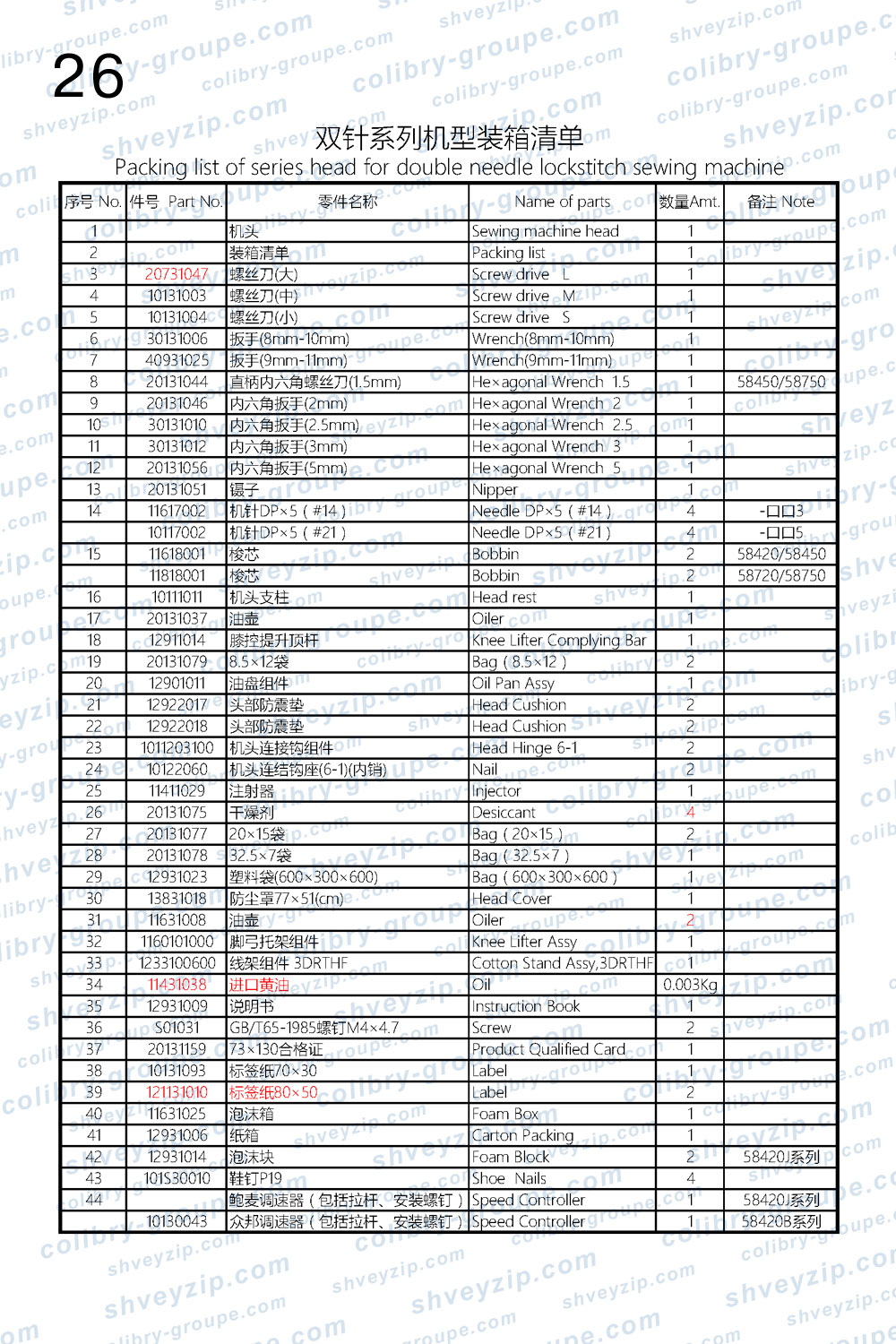

26. Список комплектации серии двухигольных челночных машин
Для схемы кликните по ней два раза или
| 1 |
一
Швейная машина (голова) Sewing machine head |
1 | |||
| 2 |
一
Ведомость упаковки Packing list |
1 | |||
| 3 |
20731047
Отвертка (большая) Screw drive L |
1 | |||
| 4 |
10131003
Отвертка (средняя) Screw drive M |
1 | |||
| 5 |
10131004
Отвертка (малая) Screw drive S |
1 | |||
| 6 |
30131006
Ключ гаечный (8мм‐10мм) Wrench (8mm‐10mm) |
1 | |||
| 7 |
40931025
Ключ гаечный (9мм‐11мм) Wrench (9mm‐11mm) |
1 | |||
| 8 |
20131044
Ключ шестигранный прямой (1.5мм) (58450/58750) Hexagonal wrench 1.5 (58450/58750) |
1 | |||
| 9 |
20131046
Ключ шестигранный (2мм) Hexagonal wrench 2 |
1 | |||
| 10 |
30131010
Ключ шестигранный (2.5мм) Hexagonal wrench 2.5 |
1 | |||
| 11 |
30131012
Ключ шестигранный (3мм) Hexagonal wrench 3 |
1 | |||
| 12 |
20131056
Ключ шестигранный (5мм) Hexagonal wrench 5 |
1 | |||
| 13 |
20131051
Пинцет Nipper |
1 | |||
| 14 |
11617002
Игла DP×5 #14 (‐□□3) Needle DP×5 (#14) (‐□□3) |
4 | |||
| 14 |
10117002
Игла DP×5 #21 (‐□□5) Needle DP×5 (#21) (‐□□5) |
4 | |||
| 15 |
11618001
Шпулька (58420/58450) Bobbin (58420/58450) |
2 | |||
| 15 |
11818001
Шпулька (58720/58750) Bobbin (58720/58750) |
2 | |||
| 16 |
10111011
Стойка головки машины Head rest |
1 | |||
| 17 |
20131037
Масленка Oiler |
1 | |||
| 18 |
12911014
Штанга коленного подъема Knee lifter complying bar |
1 | |||
| 19 |
20131079
Пакет (8.5×12) Bag (8.5×12) |
2 | |||
| 20 |
12901011
Узел маслосборника Oil pan assy |
1 | |||
| 21 |
12922017
Подушка амортизационная головки Head cushion |
2 | |||
| 22 |
12922018
Подушка амортизационная головки Head cushion |
2 | |||
| 23 |
1011203100
Узел крюка соединения головки 6‐1 Head hinge 6‐1 |
2 | |||
| 24 |
10122060
Гвоздь соединения головки (6‐1) (внутренний) Nail |
2 | |||
| 25 |
11411029
Шприц Injector |
1 | |||
| 26 |
20131075
Влагопоглотитель Desiccant |
4 | |||
| 27 |
20131077
Пакет (20×15) Bag (20×15) |
2 | |||
| 28 |
20131078
Пакет (32.5×7) Bag (32.5×7) |
1 | |||
| 29 |
12931023
Пакет (600×300×600) Bag (600×300×600) |
1 | |||
| 30 |
13831018
Чехол защитный 77×51 (см) Head cover |
1 | |||
| 31 |
11631008
Масленка Oiler |
2 | |||
| 32 |
1160101000
Узел кронштейна ножного привода Knee lifter assy |
1 | |||
| 33 |
1233100600
Узел держателя нити 3DRTHF Cotton stand assy, 3DRTHF |
1 | |||
| 34 |
11431038
Смазка Oil |
0 | |||
| 35 |
12931009
Инструкция по эксплуатации Instruction book |
1 | |||
| 36 |
S01031
Винт M4×4.7 Screw |
2 | |||
| 37 |
20131159
Сертификат качества 73×130 Product qualified card |
1 | |||
| 38 |
10131093
Этикетка 70×30 Label |
1 | |||
| 39 |
121131010
Этикетка 80×50 Label |
2 | |||
| 40 |
11631025
Пенопластовый ящик Foam box |
1 | |||
| 41 |
12931006
Картонная упаковка Carton packing |
1 | |||
| 42 |
12931014
Пенопластовый блок (серия 58420J) Foam block (58420J series) |
2 | |||
| 43 |
101S30010
Башмачные гвозди P19 Shoe nails |
4 | |||
| 44 |
一
Регулятор скорости Powermax (включая тягу, монтажные винты) (серия 58420J) Speed controller (58420J series) |
1 | |||
| 44 |
10130043
Регулятор скорости Zobow (включая тягу, монтажные винты) (серия 58420B) Speed controller (58420B series) |
1 | |||
