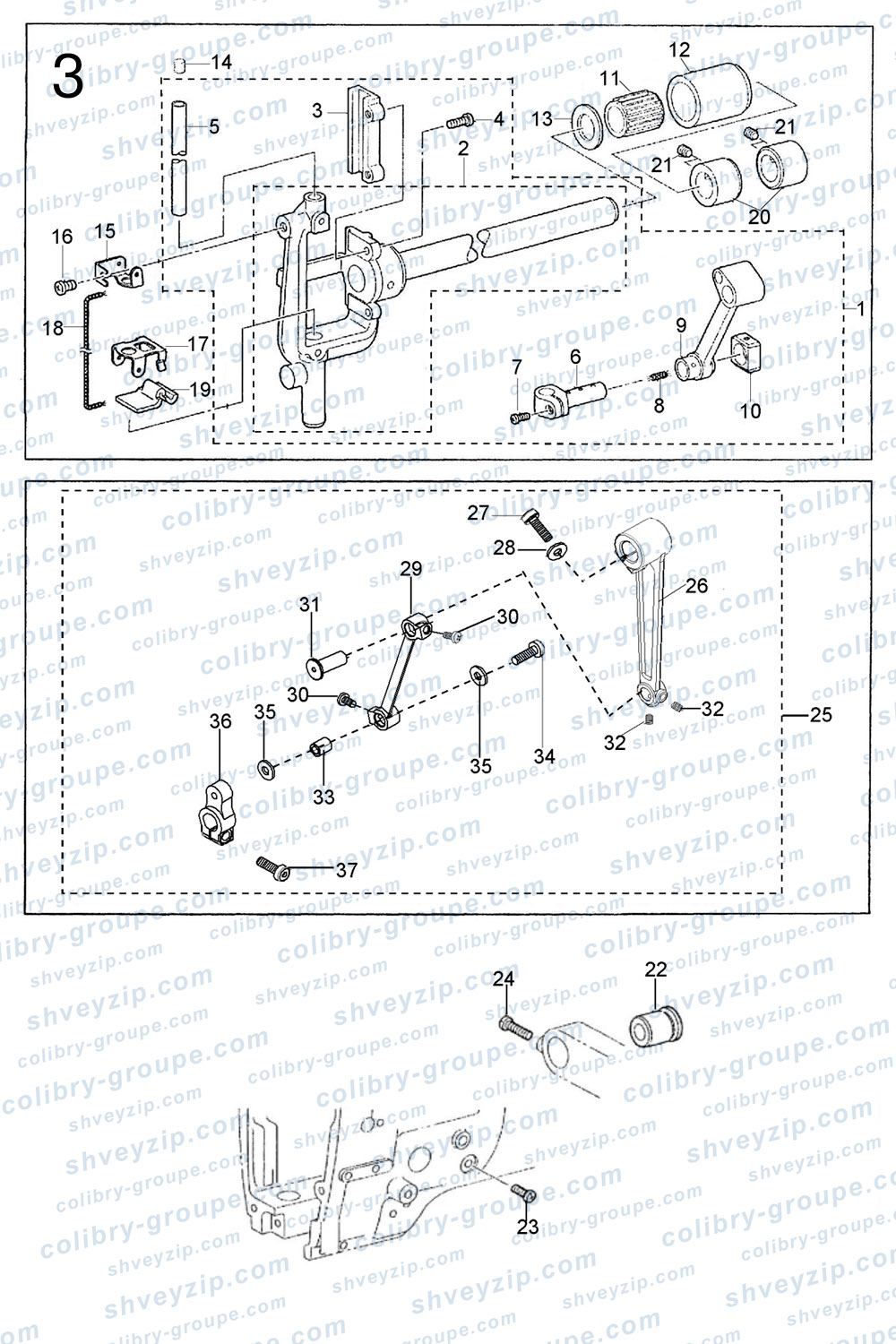

3. Компоненты механизма игловодителя Jack JK-58420, JK-58720
Для схемы кликните по ней два раза или
| 1 |
1290200200
(SA4124301) Узел вала качания игловодителя Needle bar rocker shaft assy |
1 | |||
| 2 |
1290100100
(SA3854001) Узел основания игловодителя Needle bar base assy |
1 | |||
| 3 |
12909001
(SA2474201) Направляющая ползуна Slide block slider |
1 | |||
| 4 |
S05058
(018401036) Винт M4×10 Screw, pan M4×10 |
2 | |||
| 5 |
12902003
(SA2475101) Игловодитель Needle bar |
1 | |||
| 6 |
12905002
(SA3710001) Скоба игловодителя Needle bar clamp |
1 | |||
| 7 |
129S30021
(062350816) Винт M3.5×8 Screw, pan M3.5×8 |
1 | |||
| 8 |
12923023
Фитиль 2.5×4.5 L=40 Wick, 2.5×4.5 L=40 |
1 | |||
| 9 |
12905003
(SA3711101) Шатун игловодителя Crank rod, nbar Slide |
1 | |||
| 10 |
12909002
(SA3712001) Ползун с игольчатым подшипником block Needle bearing |
1 | |||
| 11 |
12924001
(SA2482001) Корпус Case |
1 | |||
| 12 |
12903001
(SA2483001) Шайба плоская, колпачок игловодителя Washer, plain сap, nbar |
1 | |||
| 13 |
12928015
(SA2484001) Опора плоская U Flat support, U |
1 | |||
| 14 |
12923002
(148394000) Стержень игловодителя Screw, pan M5×6 Flat |
1 | |||
| 15 |
12912007
(SA4007001) Верхняя опора войлока U Support, U Wick, L=200 |
1 | |||
| 16 |
S04030
(062500616) Винт M5×6 Screw M5×6 |
1 | |||
| 17 |
12912008
(SA3848001) Нижняя опора войлока D Support, D Wick |
1 | |||
| 18 |
12923021
(S07465000) Фитиль L=200 Wick L=200 |
1 | |||
| 19 |
12923003
(SA3852001) Войлок Flat |
1 | |||
| 20 |
12908003
(SA2485001) Втулка установочная Set screw collar |
2 | |||
| 21 |
S10063
Винт установочный M6×5 L=5 Set screw, socket (ft) M6×5 L=5 |
4 | |||
| 22 |
12903002
(SA2486101) Втулка R Bush, R |
1 | |||
| 23 |
S04028
(062500816) Винт M5×8 Screw, pan M5×8 |
1 | |||
| 24 |
S04031
(062061616) Винт M6×16 Screw, pan M6×16 |
1 | |||
| 25 |
1290501500
Узел рычага качания игловодителя Needle bar rocker lever assy |
1 | |||
| 26 |
12905004
(SA2489001) Рычаг качания игловодителя Needle bar rocker lever |
1 | |||
| 27 |
S05078
(018062032) Болт с внутренним шестигранником M6×20 Bolt, socket M6×20 |
1 | |||
| 28 |
20128033
(118735002) Шайба Washer |
1 | |||
| 29 |
12905005
(SA2490101) Звено качания игловодителя Rocker link, NBAR |
1 | |||
| 30 |
S04034
(S23460001) Винт M6×5 Screw, pan M6×5 |
2 | |||
| 31 |
12926005
(SA4117001) Ось звена качания игловодителя P Link shaft, NBAR rocker P |
1 | |||
| 32 |
S10019
(012060636) Винт установочный M6×6 Set screw, socket (ft) M6×6 |
2 | |||
| 33 |
12903003
(SA4118001) Втулка зигзагообразного звена P Zigzag link bush, P |
1 | |||
| 34 |
S05016
(018062532) Болт с внутренним шестигранником M6×25 Bolt, socket M6×25 |
1 | |||
| 35 |
12928002
(SA2493001) Шайба плоская Washer, plain |
2 | |||
| 36 |
12901010
(SA2494001) Рычаг качания игловодителя Needle bar rock arm |
1 | |||
| 37 |
S05078
(018062032) Болт с внутренним шестигранником M6×20 Bolt, socket M6×20 |
1 | |||
