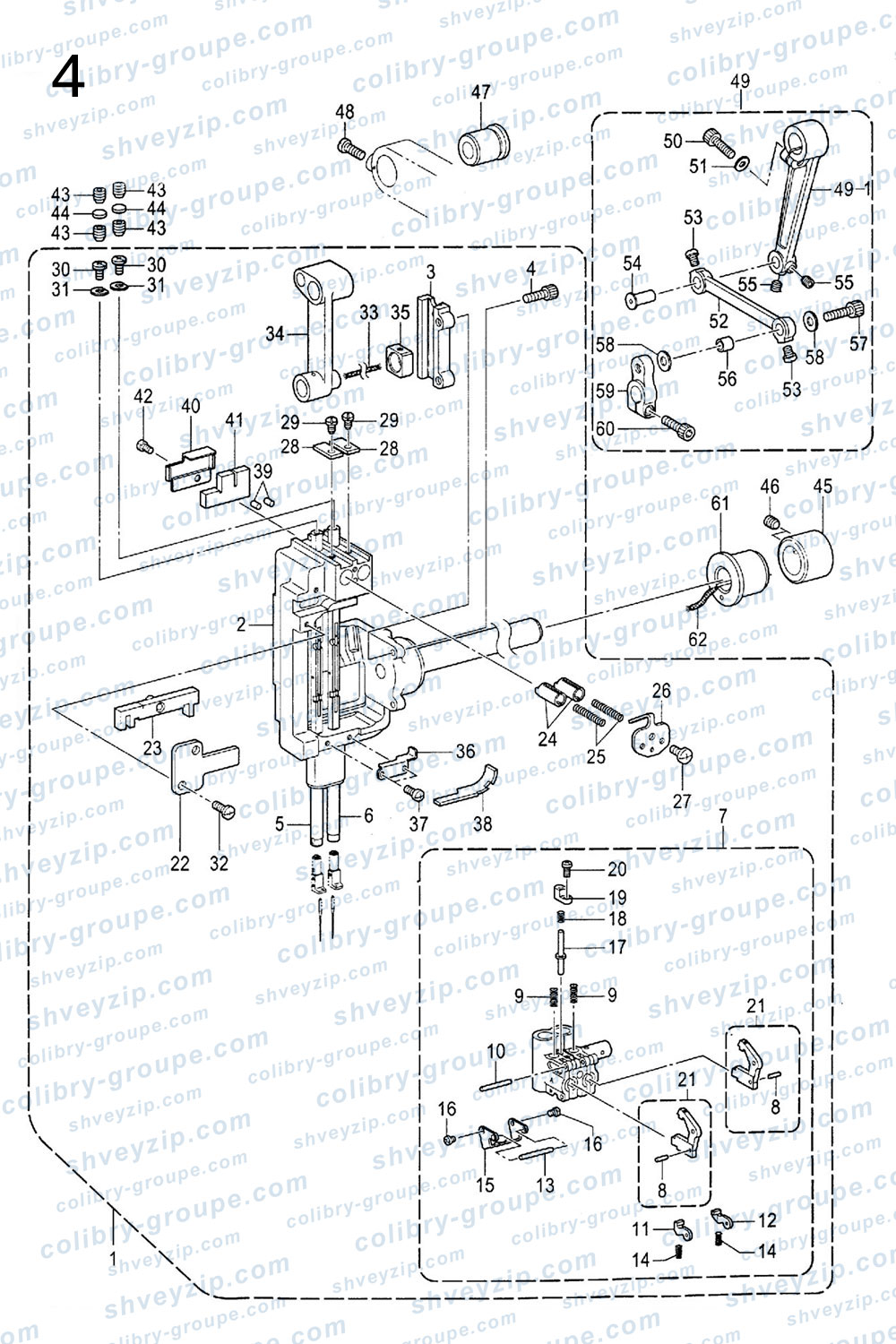

4. Компоненты механизма игловодителя Jack JK-58450, JK-58750
Для схемы кликните по ней два раза или
| 1 |
1290201400
(SA4377001) Узел вала качания игловодителя Needle bar rocker shaft assy |
1 | |||
| 2 |
1290100600
(SA4378001) Узел основания игловодителя Needle bar base assy |
1 | |||
| 3 |
12909001
(SA2474201) Направляющая ползуна Slide block slider |
1 | |||
| 4 |
S05058
(018401036) Болт с внутренним шестигранником M4×10 Bolt socket M4×10 |
2 | |||
| 5 |
12902015
(SA4382001) Узел игловодителя L Needle bar assy, L |
1 | |||
| 6 |
12902016
(SA4385001) Узел игловодителя R Needle bar assy, R |
1 | |||
| 7 |
12902017
(SA4387001) Узел скобы игловодителя Needlee bar clamp assy |
1 | |||
| 8 |
11726003
(149604001) Штифт 1.5×5.8 Pin 1.5×5.8 |
2 | |||
| 9 |
12927019
(149605001) Пружина рычага муфты Spring, clutch lever |
2 | |||
| 10 |
11726004
(149827001) Штифт 2×15.8 Pin 2×15.8 |
1 | |||
| 11 |
12912102
(S34561101) Ограничитель муфты L Clutch stopper, L |
1 | |||
| 12 |
12912066
(S34562101) Ограничитель муфты R Clutch stopper, R |
1 | |||
| 13 |
11726005
(149608001) Штифт 2×17.8 Pin 2×17.8 |
1 | |||
| 14 |
11727002
(112609001) Пружина Spring |
1 | |||
| 15 |
12912067
(SA4391001) Держатель пружины Spring holding |
1 | |||
| 16 |
129S3029
(062260316) Винт M2.6×3 Screw, pan M2.6×3 |
2 | |||
| 17 |
11726006
(149610001) Штифт Pin |
1 | |||
| 18 |
11727003
(149611101) Пружина расцепительного штифта Spring, release pin |
1 | |||
| 19 |
12901009
(SA4392001) Крышка штифта Pin cover |
1 | |||
| 20 |
129S30030
(062260516) Винт M2.6×5 Screw, pan M2.6×5 |
1 | |||
| 21 |
12912068
(SA4389101) Узел рычага муфты Clutch lever assy |
2 | |||
| 22 |
12912070
(SA4395001) Направляющая пластина ползуна Slide block guide plate |
1 | |||
| 23 |
12909013
(S07575000) Узел ползуна Slide block assy |
1 | |||
| 24 |
12912071
(SA4583001) Ограничитель игловодителя Stopper, Nbar |
2 | |||
| 25 |
11727004
(149622001) Пружина ограничителя игловодителя Spring, Nbar stopper |
2 | |||
| 26 |
12912072
(SA4396001) Крышка пружины Spring cover |
1 | |||
| 27 |
S04016
(060350616) Винт M3.5×6 Screw bind M3.5×6 |
1 | |||
| 28 |
12912073
(SA4397001) Ограничитель поворота игловодителя Rotate stopper, NBar |
2 | |||
| 29 |
129S20005
(SA4398001) Винт SM3.5 Screw SM3.5 |
2 | |||
| 30 |
S04016
(060350616) Винт M3.5×6 Screw bind M3.5×6 |
2 | |||
| 31 |
W01001
(SA4399001) Шайба плоская Washer, plane |
2 | |||
| 32 |
129S30021
(062350816) Винт M3.5×8 Screw pan M3.5×8 |
1 | |||
| 33 |
12923021
(112728001) Фитиль 2×2 L=50 Wick, 2×2 L=50 |
1 | |||
| 34 |
12905016
(SA4393001) Шатун игловодителя Crank rod, Nbar |
1 | |||
| 35 |
12909010
(SA4394001) Ползун Slide block |
1 | |||
| 36 |
12912074
(SA4401001) Опора войлока D Felt support, D |
1 | |||
| 37 |
S04016
(062350616) Винт M3.5×6 Screw bind M3.5×6 |
2 | |||
| 38 |
12923027
(SA4400001) Войлок Felt |
1 | |||
| 39 |
10123002
(107155001) Войлок Felt |
2 | |||
| 40 |
12912101
(SA5155001) Опора войлока U Felt support, U |
1 | |||
| 41 |
12923029
(SA5237101) Войлок Felt |
2 | |||
| 42 |
S04041
(062350516) Винт M3.5×5 Screw pan M3.5×5 |
1 | |||
| 43 |
S10025
(014080831) Винт установочный M8×8 Set screw, socket (CP) M8×8 |
4 | |||
| 44 |
12928021
(154567000) Прокладка 5.3 Spacer, 5.3 |
2 | |||
| 45 |
12908003
(SA2485001) Втулка установочная Set screw collar |
1 | |||
| 46 |
S10063
Винт установочный M6×5 L=5 Set screw, socket (ft) M6×5 L=5 |
2 | |||
| 47 |
12903002
(SA2486101) Втулка R Bush, R |
1 | |||
| 48 |
S04031
(062061616) Винт M6×16 Screw pan M6×16 |
1 | |||
| 49 |
1290501500
Узел рычага качания игловодителя Needle bar rocker lever assy |
1 | |||
| 49-1 |
12905004
(SA2489001) Узел рычага качания игловодителя Needle bar rocker lever assy |
1 | |||
| 50 |
S05078
Болт с внутренним шестигранником M6×20 Bolt socket M6×20 |
1 | |||
| 51 |
20128033
(118735002) Шайба Washer |
1 | |||
| 52 |
12905005
(SA2490101) Звено качания игловодителя Rocker link, NBar |
1 | |||
| 53 |
S04034
(S23460001) Винт M6×5 Screw pan M6×5 |
2 | |||
| 54 |
12926005
(SA4117001) Ось звена качания игловодителя P Link shaft, Nbar rocker P |
1 | |||
| 55 |
S10019
(012060636) Винт установочный M6×6 Set screw, socket (ft) M6×6 |
2 | |||
| 56 |
12903003
(SA4118001) Втулка зигзагообразного звена P Zigzag link bush, P |
1 | |||
| 57 |
S05016
(018062532) Болт с внутренним шестигранником M6×25 Bolt socket M6×25 |
1 | |||
| 58 |
12928002
(SA2493001) Шайба плоская Washer, plain |
2 | |||
| 59 |
12901010
(SA2494001) Рычаг качания игловодителя Needle bar rock arm |
1 | |||
| 60 |
S05078
(018062032) Болт с внутренним шестигранником M6×20 Bolt socket M6×20 |
1 | |||
| 61 |
12903018
(SA5332001) Втулка L Bush, L |
1 | |||
| 62 |
12923018
(S48204000) Фитиль 4×4 L=150 Wick, 4×4 L=150 |
1 | |||
