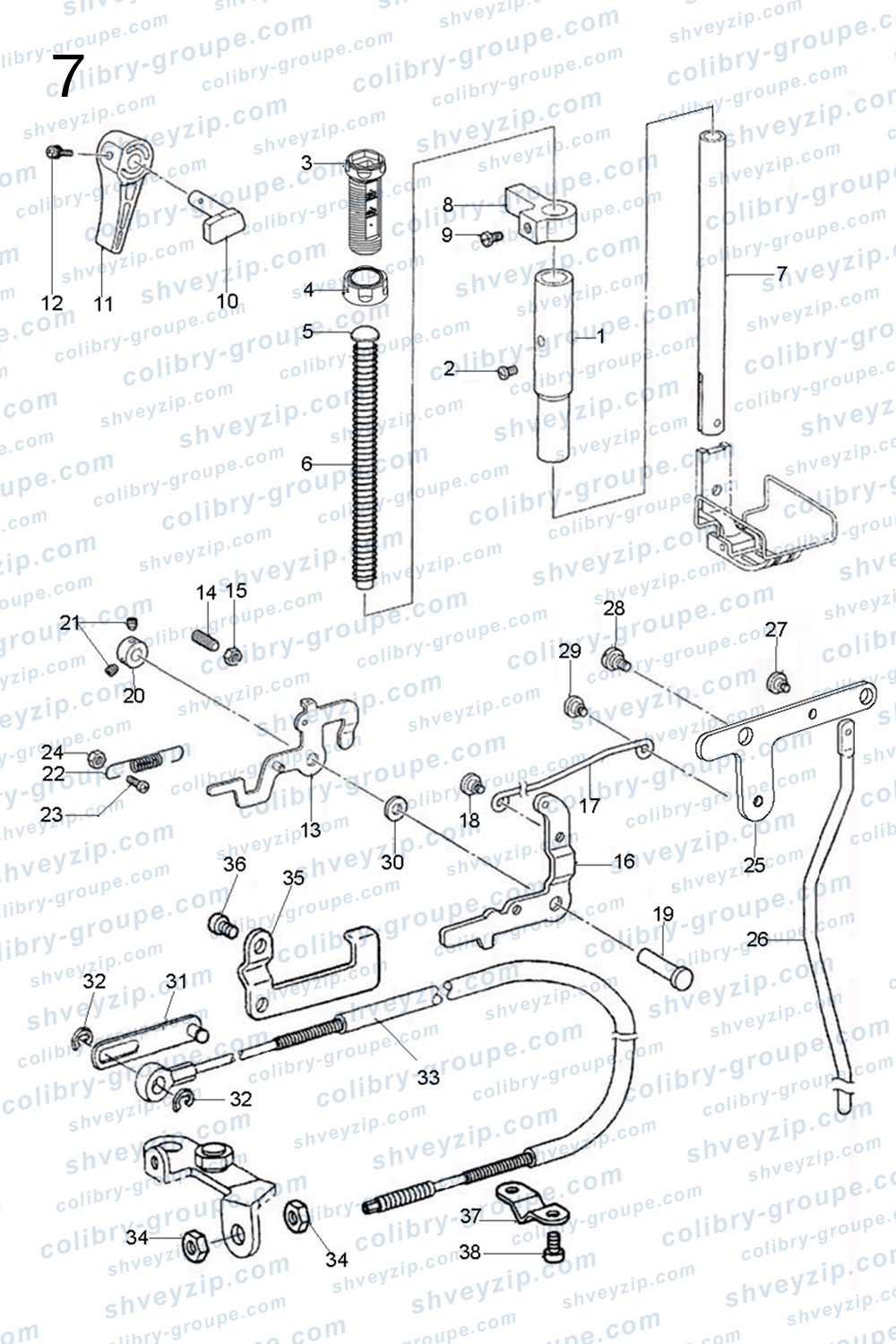

7. Компоненты механизма лапки
Для схемы кликните по ней два раза или
| 1 |
12903004
(SA2495001) Втулка прижимной тяги Presser bar bush |
1 | |||
| 2 |
S04028
(062500816) Винт M5×8 Screw, pan M5×8 |
1 | |||
| 3 |
123S30002
Винт регулировочный прижима M14 Presser adjusting screw M14 |
1 | |||
| 4 |
123S16001
Гайка регулировочная прижима M14 Presser adjusting nut M14 |
1 | |||
| 5 |
12905006
(SA7607001) Направляющая пружины Spring guide |
1 | |||
| 6 |
11627002
(S07346101) Пружина прижимной тяги, 5 Presser bar spring, 5 |
1 | |||
| 7 |
12902004
(SA2496001) Прижимная тяга Presser bar |
1 | |||
| 8 |
12905007
(SA2498001) Направляющая скоба прижимной тяги Guide bracket, PBAR |
1 | |||
| 9 |
129S12001
(S25289001) Болт с внутренним шестигранником M6×10 Bolt, socket M6×10 |
1 | |||
| 10 |
12904002
(SA2499001) Кривошип подъема прижимной тяги Presser bar lifting crank |
1 | |||
| 11 |
12311007
(S31006001) Рычаг подъема Lifting lever |
1 | |||
| 12 |
124S30009
(S39051001) Винт с шайбой M3.5×12 Screw, pan (s/p w) M3.5×12 |
1 | |||
| 13 |
1291300100
(S07353001) Узел пластины ослабления натяжения (58□□0B) Tension release plate assy (58□□0B) |
1 | |||
| 13 |
1291330100
(S07351001) Узел пластины ослабления натяжения (58□□0J) Tension release plate assy (58□□0J) |
1 | |||
| 14 |
S09018
(012061832) Винт установочный M6×18 Set screw, socket (ft) M6×18 |
1 | |||
| 15 |
N01012
(012061832) Гайка M6 Nut M6 |
1 | |||
| 16 |
12912010
(SA2501001) Рычаг подъема прижимной тяги Presser bar lifting lever |
1 | |||
| 17 |
12912090
Соединительная тяга коленного подъема Knee lifter connecting rod |
1 | |||
| 18 |
129S20001
(SA1179001) Винт с буртиком M5 Shoulder screw, M5 |
1 | |||
| 19 |
11626008
(S07349001) Ось рычага подъема прижимной тяги Pbar lifting lever shaft |
1 | |||
| 20 |
12908004
(SA2504001) Втулка установочная Set screw, collar |
1 | |||
| 21 |
S09019
(012500536) Винт установочный M5×5 Set screw, socket (ft) M5×5 |
2 | |||
| 22 |
12927002
(S07355051) Пружина растяжения Spring e×tension |
1 | |||
| 23 |
S04032
(062501416) Винт M5×14 Screw, pan M5×14 |
1 | |||
| 24 |
N01017
(021500106) Гайка 1 M5 Nut 1 M5 |
1 | |||
| 25 |
12912095
Рычаг коленного подъема Knee lifter lever |
1 | |||
| 26 |
12912600
Штанга коленного подъема Knee lifter bar |
1 | |||
| 27 |
129S20001
(SA1179001) Винт с буртиком M5 Shoulder screw, M5 |
1 | |||
| 28 |
129S20002
(SA2165001) Винт с буртиком M6 Shoulder screw, M6 |
1 | |||
| 29 |
129S20001
(SA1179001) Винт с буртиком M5 Shoulder screw, M5 |
1 | |||
| 30 |
12928016
(S07350001) Шайба плоская Washer, plain |
1 | |||
| 31 |
1291230100
(S07529001) Узел соединительной тяги ослабления нити Thread release connecting rod assy |
1 | |||
| 32 |
H05002
(048030342) Стопорное кольцо E3 Retaining ring, E3 |
1 | |||
| 33 |
12930301
(SA2677001) Трос ослабления натяжения Tension release wire |
1 | |||
| 34 |
116S16006
Гайка SM3/16"×32 Nut SM3/16"×32 |
2 | |||
| 35 |
12912302
(SA2678001) Держатель троса Wire holder |
1 | |||
| 36 |
S04028
(062500816) Винт M5×8 Screw, pan M5×8 |
2 | |||
| 37 |
12912303
(SA2679001) Держатель троса Wire holder |
1 | |||
| 38 |
S04038
(062060816) Винт M6×8 Screw, pan M6×8 |
2 | |||
