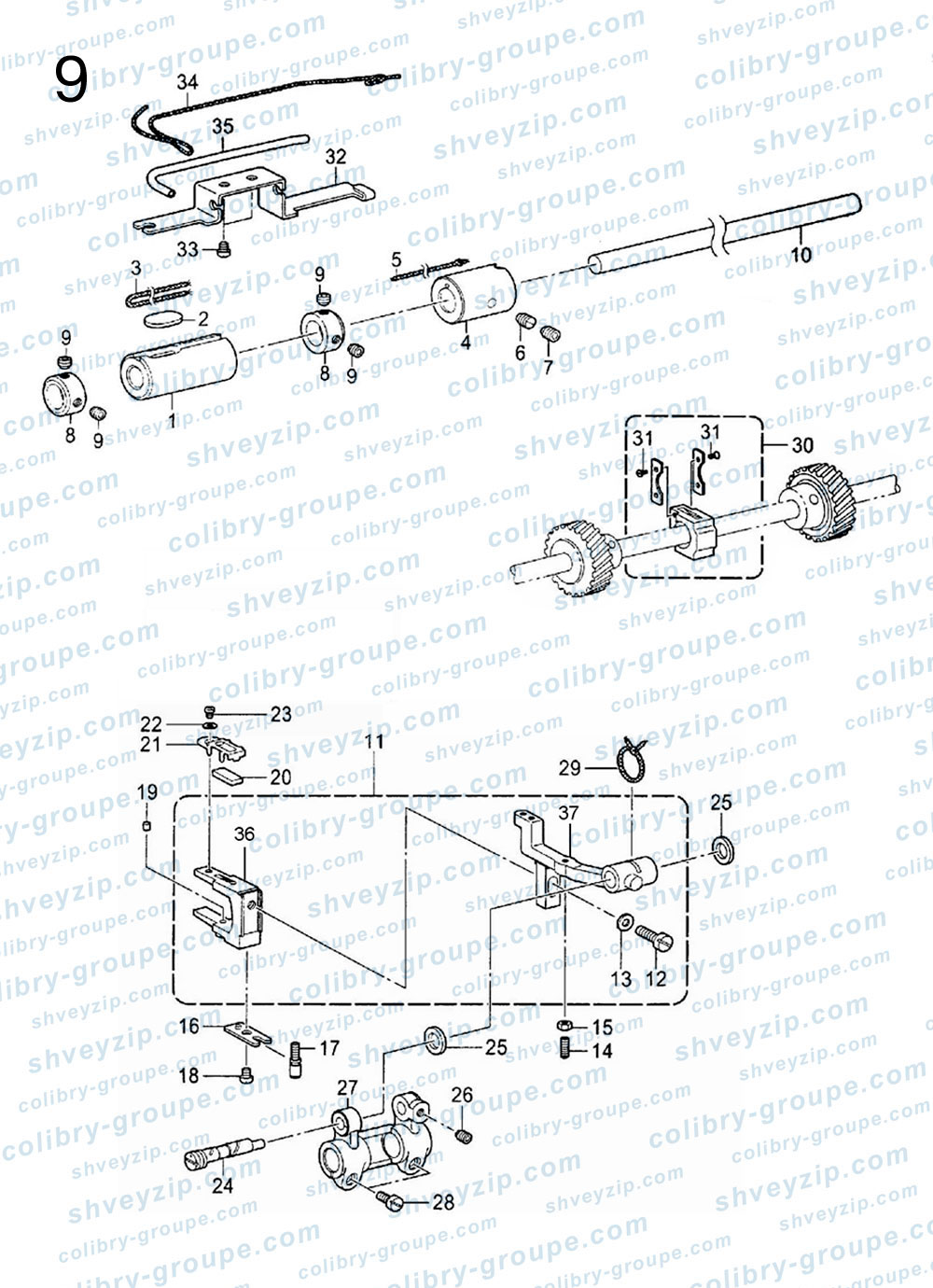

9. Компоненты механизма вала подачи
Для схемы кликните по ней два раза или
| 1 |
12903005
(SA3855001) Втулка L вала подачи Bush, L:frocker shaft |
1 | |||
| 2 |
12923005
(SA3965001) Войлок Felt |
1 | |||
| 3 |
12923018
(SA4028001) Фитиль 4×4 L=120 Wick, 4×4 L=120 |
1 | |||
| 4 |
12903006
(SA2543001) Втулка вала подачи R Feed rocker shaft bush, R |
1 | |||
| 5 |
12923018
(108802001) Фитиль 4×4 L=250 Wick, 4×4 L=250 |
1 | |||
| 6 |
S10022
(SA2544001) Винт установочный M6×8 Set screw M6×8 |
1 | |||
| 7 |
S10019
(012060636) Винт установочный M6×6 Set screw, socket M6×6 |
1 | |||
| 8 |
12908005
(SA2546001) Втулка установочная Set screw collar |
2 | |||
| 9 |
S10018
(S23651001) Винт установочный M6×0.75 L=6 Set screw, socket M6×0.75 L=6 |
4 | |||
| 10 |
12902008
(SA3840001) Вал подачи Feed rocker shaft |
1 | |||
| 11 |
1290700200
Узел вилки двигателя ткани ST (58□□0B) Feed bar ST fork assy (58□□0B) |
1 | |||
| 11 |
1290720100
(SA6150101) Узел вилки двигателя ткани TR (58□□0J) Feed bar TR fork assy (58□□0J) |
1 | |||
| 12 |
207S11006
(SA2927001) Винт M6×14 Screw, M6×14 |
1 | |||
| 13 |
11628005
(025060132) Шайба плоская S 6 Washer, plain S 6 |
1 | |||
| 14 |
S07005
(SA2566001) Винт установочный M3.5×12 Set screw M3.5×12 |
1 | |||
| 15 |
N01016
(021350106) Гайка M3.5 Nut M3.5 |
1 | |||
| 16 |
12912021
(SA2553001) Пластина вильчатая Forked plate |
1 | |||
| 17 |
129S30010
(SA2554001) Винт регулировки высоты Adusting screw, hight |
1 | |||
| 18 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
1 | |||
| 19 |
12923006
(SA3990001) Войлок Flat |
2 | |||
| 20 |
12923007
(SA3887001) Войлок Flat |
1 | |||
| 21 |
12912022
(SA3888001) Держатель войлока Flat holder |
1 | |||
| 22 |
12928019
(025030132) Шайба плоская S 3 Washer, plain S 3 |
1 | |||
| 23 |
S04036
(062300416) Винт M3×4 Screw, pan M3×4 |
1 | |||
| 24 |
12910003
(SA2550001) Вал двигателя ткани Feed bar shaft |
1 | |||
| 25 |
12928003
(SA2551001) Кольцо упорное Thrust ring |
2 | |||
| 26 |
S10019
(012060636) Винт установочный M6×6 Set screw, socket (ft) M6×6 |
1 | |||
| 27 |
12904004
(SA2555001) Рычаг основания подачи Feed rocker base arm |
1 | |||
| 28 |
S01059
(SA2928001) Винт M5×13 Screw, M5×13 |
2 | |||
| 29 |
12923018
(SA4538001) Фитиль 4×4 L=180 Wick, 4×4 L=180 |
1 | |||
| 30 |
1290900600
(SA2806001) Узел ползуна двигателя ткани Feed bar slide block assy |
1 | |||
| 31 |
S02018
(SA6308001) Винт M2×4 Screw, flat M2×4 |
4 | |||
| 32 |
12912023
(SA4009001) Опора фитиля Wick support |
1 | |||
| 33 |
S04035
(062400616) Винт M4×6 Screw, pan M4×6 |
2 | |||
| 34 |
12923018
(SA2724001) Фитиль 4×4 L=400 Wick, 4×4 L=400 |
1 | |||
| 35 |
12921002
(SA4011001) Маслопровод L=100 Oil tube, L=100 |
1 | |||
| 36 |
12905012
Вилка двигателя ткани Feed bar fork |
1 | |||
| 37 |
12907001
Двигатель ткани ST (58□□0B) Feed bar, ST (58□□0B) |
1 | |||
| 37 |
12907202
Двигатель ткани TR (58□□0J) Feed bar, TR (58□□0J) |
1 | |||
