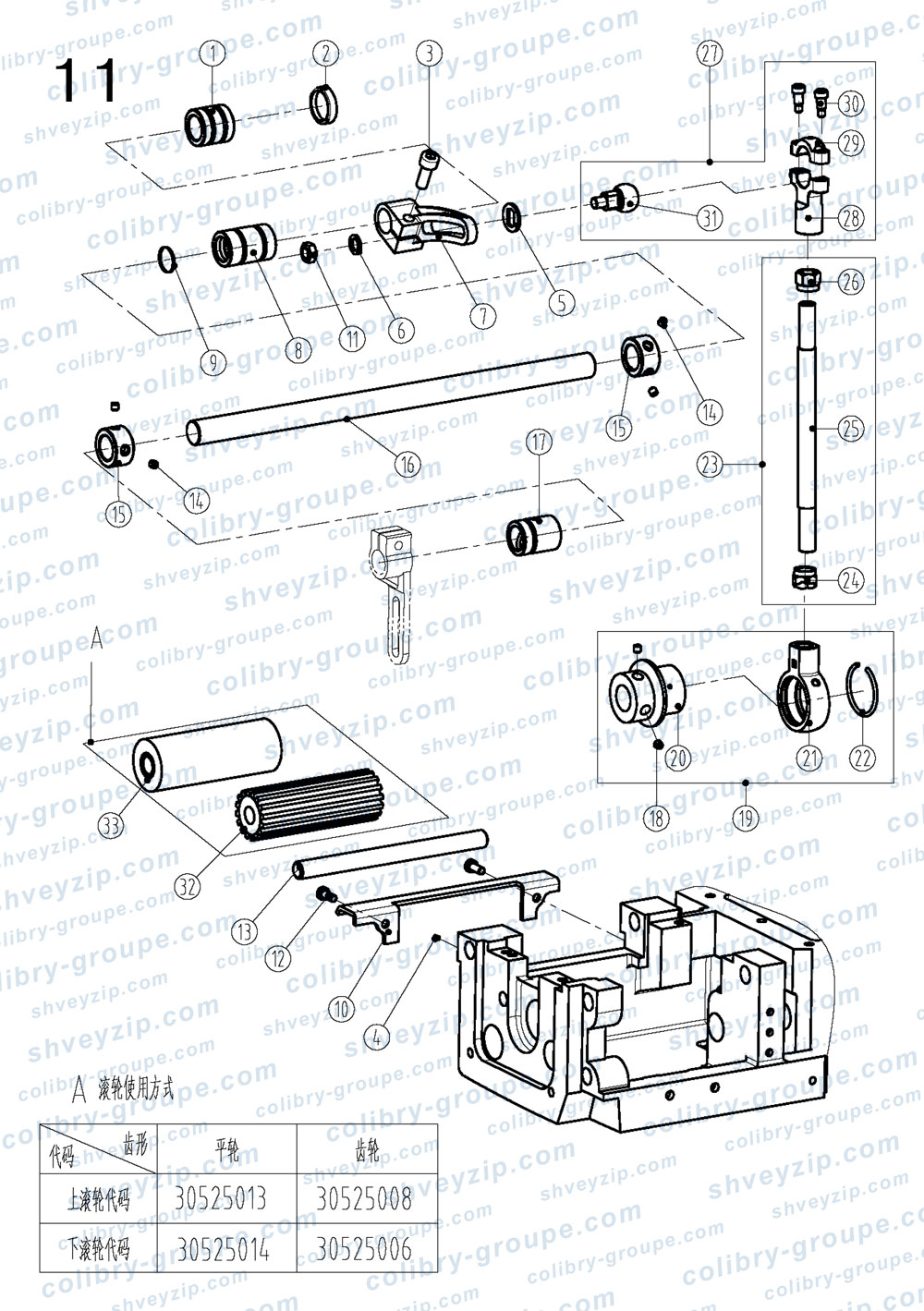

11. Компоненты механизма передачи
Для схемы кликните по ней два раза или
| 1 |
30503028
(VCL07) Правая втулка вала передачи заднего тянущего колеса Bushing |
1 | |||
| 2 |
30522019
(CL14) Резиновая пробка задней втулки вала передачи Ø21 Oil seal |
1 | |||
| 3 |
S05002
(SM617) Винт M6×0.75×15.2 (GB/T70.1) Screw |
1 | |||
| 4 |
S09012
(﹍﹍﹍) Винт M4×5 (GB/T77) Screw |
1 | |||
| 5 |
30512045
(VCL05-1) Регулировочная шайба правого кривошипа вала передачи Washer |
1 | |||
| 6 |
30328007
(﹍﹍﹍) Шайба Ø6.5×Ø16×1.5 Washer |
1 | |||
| 7 |
30504013
(VCL06) Правый кривошип вала передачи заднего тянущего колеса Crank |
1 | |||
| 8 |
30503029
(VCL09) Средняя втулка вала передачи заднего тянущего колеса Bushing |
1 | |||
| 9 |
30522020
(VCL10) Кольцо уплотнительное O-типа Ø13.6×Ø18.4×Ø2.4 (GB/T 1235) Oil seal |
1 | |||
| 10 |
30512046
(VCL32) Защитная пластина материала нижнего тянущего колеса Eye guide |
1 | |||
| 11 |
305S16007
(NM611) Гайка M6×0.75 Nut |
1 | |||
| 12 |
113S11004
(SM431) Винт M4×8 (GB/T65) Screw |
2 | |||
| 13 |
30502019
(VCL27) Ось нижнего тянущего колеса Shaft |
1 | |||
| 14 |
S10014
(SM501) Винт M5×4 (Универсальная 3-6) Screw |
4 | |||
| 15 |
30508007
(VCL11) Стопорное кольцо Ø14×Ø22×12 Ring |
2 | |||
| 16 |
30502020
(VCL12) Вал передачи заднего тянущего колеса Crank |
1 | |||
| 17 |
30503030
(VCL13) Левая втулка вала передачи заднего тянущего колеса Bushing |
1 | |||
| 18 |
S09002
(SM603) Винт M6×6 (Универсальная 3-10) Screw |
2 | |||
| 19 |
3051001100
(VCL01) Узел шатуна эксцентрикового колеса передачи заднего тянущего колеса (узел 3051001100) Eccent assy |
1 | |||
| 20 |
30510010
(VCL01) Эксцентриковый кулачок передачи заднего тянущего колеса (узел 3051001100) Eccent |
1 | |||
| 21 |
30505016
Шатун передачи заднего тянущего колеса (узел 3051001100) Eccent assy |
1 | |||
| 22 |
30508009
(VCL03) Стопорное кольцо (узел 3051001100) Spring |
1 | |||
| 23 |
3050203100
(﹍﹍﹍) Узел регулировочного стержня заднего тянущего колеса Connection assy |
1 | |||
| 24 |
305S16003
(NK53) Гайка SM3/8"×24×10 (узел 3050203100) Screw |
1 | |||
| 25 |
30502021
(VF23D) Регулировочный стержень заднего тянущего колеса (узел 3050203100) Connection |
1 | |||
| 26 |
305S16002
(NK54) Гайка SM3/8"×24×10 левая (узел 3050203100) Nut |
1 | |||
| 27 |
3050402600
(VCL05) Узел шатуна вала передачи (узел 3050402600) Crank assembly |
1 | |||
| 28 |
30505015
Нижняя часть шатуна вала передачи (узел 3050402600) Crank assembly |
1 | |||
| 29 |
30505010
Верхний шатун рычага привода (узел 3050402600) Crank assembly |
1 | |||
| 30 |
S05010
(SK491) Винт шатуна рычага привода (узел 3050402600) Screw |
2 | |||
| 31 |
305S30005
(VCL05) Шаровой стержень шатуна вала передачи (узел 3050402600) Crank |
1 | |||
| 32 |
30525006
(﹍﹍﹍) Узел нижнего тянущего колеса (зубчатое) (узел 3050901500) Press wheel assy. |
1 | |||
| 33 |
30525014
(VCL28) Узел нижнего тянущего колеса (гладкое) (узел 3050901700) Press wheel assy. |
1 | |||
| 33-1 |
30525014-1
Внутренняя втулка резинового колеса (узел 3050901700) Press wWheel assy. |
1 | |||
| 33-2 |
30525014-2
Резиновое колесо (узел 3050901700) Press wheel assy. |
1 | |||
| A |
30525013
Верхний гладкий ролик |
1 | |||
| A |
30525008
Верхний зубчатый (шестерня) ролик |
1 | |||
| A |
30525014
Нижний гладкий ролик |
1 | |||
| A |
30525006
Нижний зубчатый (шестерня) ролик |
1 | |||
