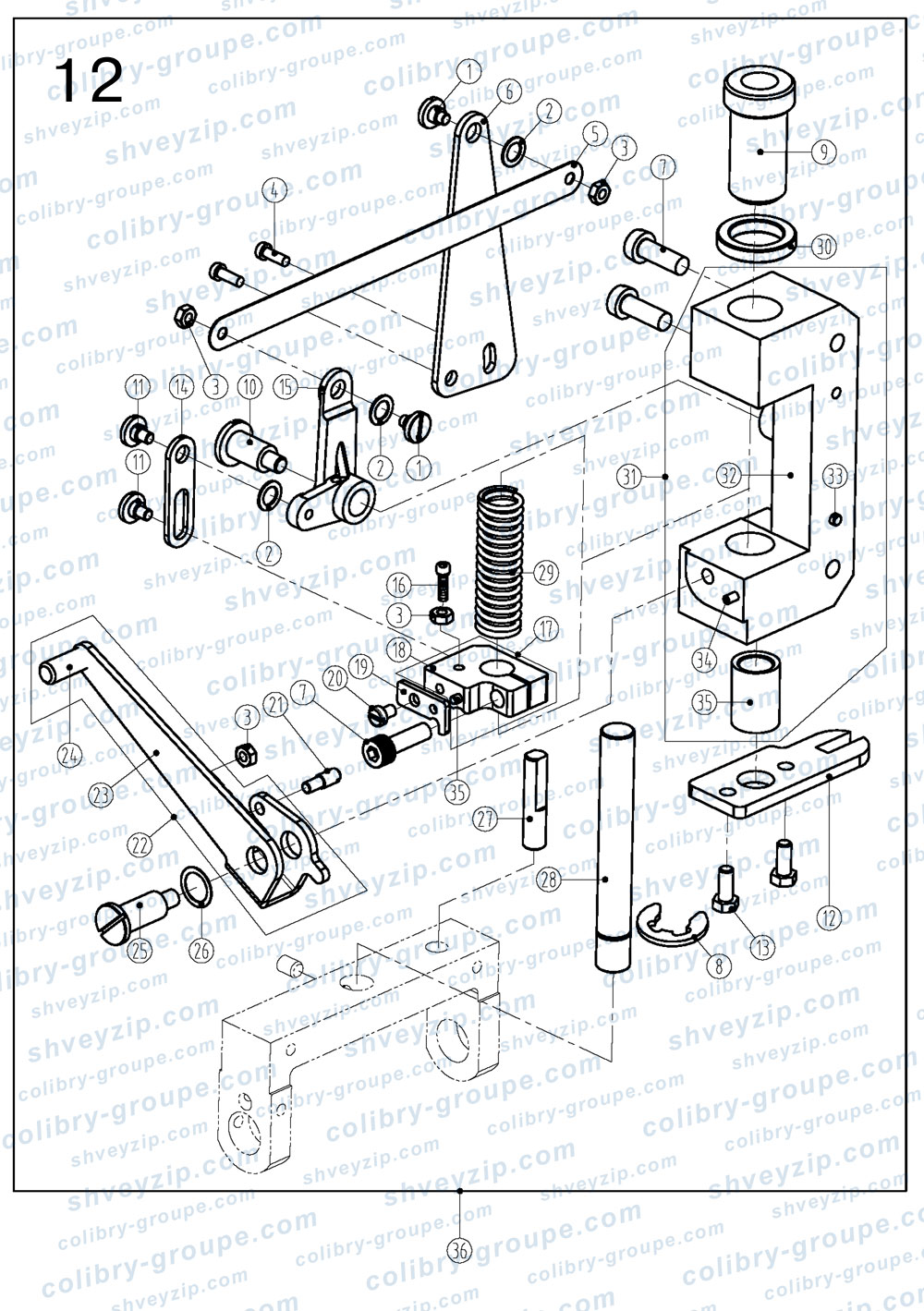

12. Компоненты заднего кулачкового держателя
Для схемы кликните по ней два раза или
| 1 |
305S20010
(SM491) Осевой винт M4 Screw |
1 | |||
| 2 |
30528011
(CL31) Резиновая прокладка Ø7×Ø11×0.6 Washer |
4 | |||
| 3 |
N01001
(NM410) Гайка шестигранная M4 Nut |
4 | |||
| 4 |
S01065
(SM531) Винт M5×6 (GB/T65) Screw |
2 | |||
| 5 |
30512047
(VCL25) Длинное звено подъема заднего тянущего колеса Sheet iron link |
1 | |||
| 6 |
30512048
(VCL35) Соединительная пластина длинного звена подъема заднего тянущего колеса Bracket |
1 | |||
| 7 |
S05240
(SM614) Винт M6×20 (GB/T70.1) Screw |
2 | |||
| 8 |
H05011
(EM123) Стопорное кольцо 9 Spring |
1 | |||
| 9 |
305S30006
(CL25) Регулировочный винт давления заднего тянущего колеса Adjusting screw |
1 | |||
| 10 |
305S20011
(SM681) Осевой винт M6 Screw |
1 | |||
| 11 |
305S20012
(SM492) Осевой винт M4 Screw |
2 | |||
| 12 |
30512053
(CL33) Верхняя и нижняя направляющая заднего тянущего колеса Regulator plate |
1 | |||
| 13 |
207S1104
(SM520) Болт с шестигранной головкой и шлицем M5×9.5 Screw |
2 | |||
| 14 |
30512049
(VCL23) Подвесная пластина подъема заднего тянущего колеса Bracket |
1 | |||
| 15 |
30504014
(VCL24) Рычаг-кривошип подъема заднего тянущего колеса Crank |
1 | |||
| 16 |
S05063
(SM440) Винт M4×25 (GB/T70.1) Screw |
1 | |||
| 17 |
30509013
Узел упорного блока регулировочной пружины (узел 30509013) Spring plate |
1 | |||
| 18 |
30509015
(VCL22) Упорный блок регулировочной пружины (узел 30509013) Spring plate |
1 | |||
| 19 |
30512050
(VCL34) Ограничительная пластина верхнего/нижнего переключателя заднего тянущего колеса Bracket |
1 | |||
| 20 |
S01055
(SM448) Винт M4×6 Screw |
1 | |||
| 21 |
305S11014
(SM472) Осевой винт M4 Screw |
1 | |||
| 22 |
3051205100
(CL33) Узел верхнего/нижнего переключателя регулировки заднего тянущего колеса (узел 3051205100) Regulator plate |
1 | |||
| 23 |
30512052
Регулировочный переключатель (узел 3051205100) Regulator plate |
1 | |||
| 24 |
30526016
Ручка регулировочного переключателя (узел 3051205100) Regulator plate |
1 | |||
| 25 |
305S20013
(SM682) Осевой винт M6 Screw |
1 | |||
| 26 |
30528012
(CL34) Волнистая пружинная шайба Ø11×Ø15×0.3 Bracket |
1 | |||
| 27 |
30526020
(VCL19) Верхний и нижний направляющий стержень держателя заднего тянущего колеса Pin |
1 | |||
| 28 |
30502022
(VCL30) Ось основания держателя заднего тянущего колеса Shaft |
1 | |||
| 29 |
30527017
(CL28) Регулировочная пружина давления заднего тянущего колеса Spring |
1 | |||
| 30 |
305S16006
Регулировочная гайка заднего тянущего колеса Screw |
1 | |||
| 31 |
30501042
(VCL21) Узел основания держателя заднего тянущего колеса (узел 30501042) Finger guide |
1 | |||
| 32 |
30526018
Основание держателя заднего тянущего колеса (узел 30501042) Finger guide |
1 | |||
| 33 |
30526019
Штифт основания держателя заднего тянущего колеса (узел 30501042) Finger guide |
1 | |||
| 34 |
30526023
(PM302) Штифт (узел 30501042) Pin |
1 | |||
| 35 |
30503031
(CL26) Нижняя бронзовая втулка основания держателя заднего тянущего колеса (узел 30501042) Bushing |
1 | |||
| 36 |
3050901500
(﹍﹍﹍) Узел основания заднего кулачкового держателя (зубчатый тип) After cam assembly |
1 | |||
| 36 |
3050901700
(﹍﹍﹍) Узел основания заднего кулачкового держателя (гладкий тип) After cam assembly |
1 | |||
