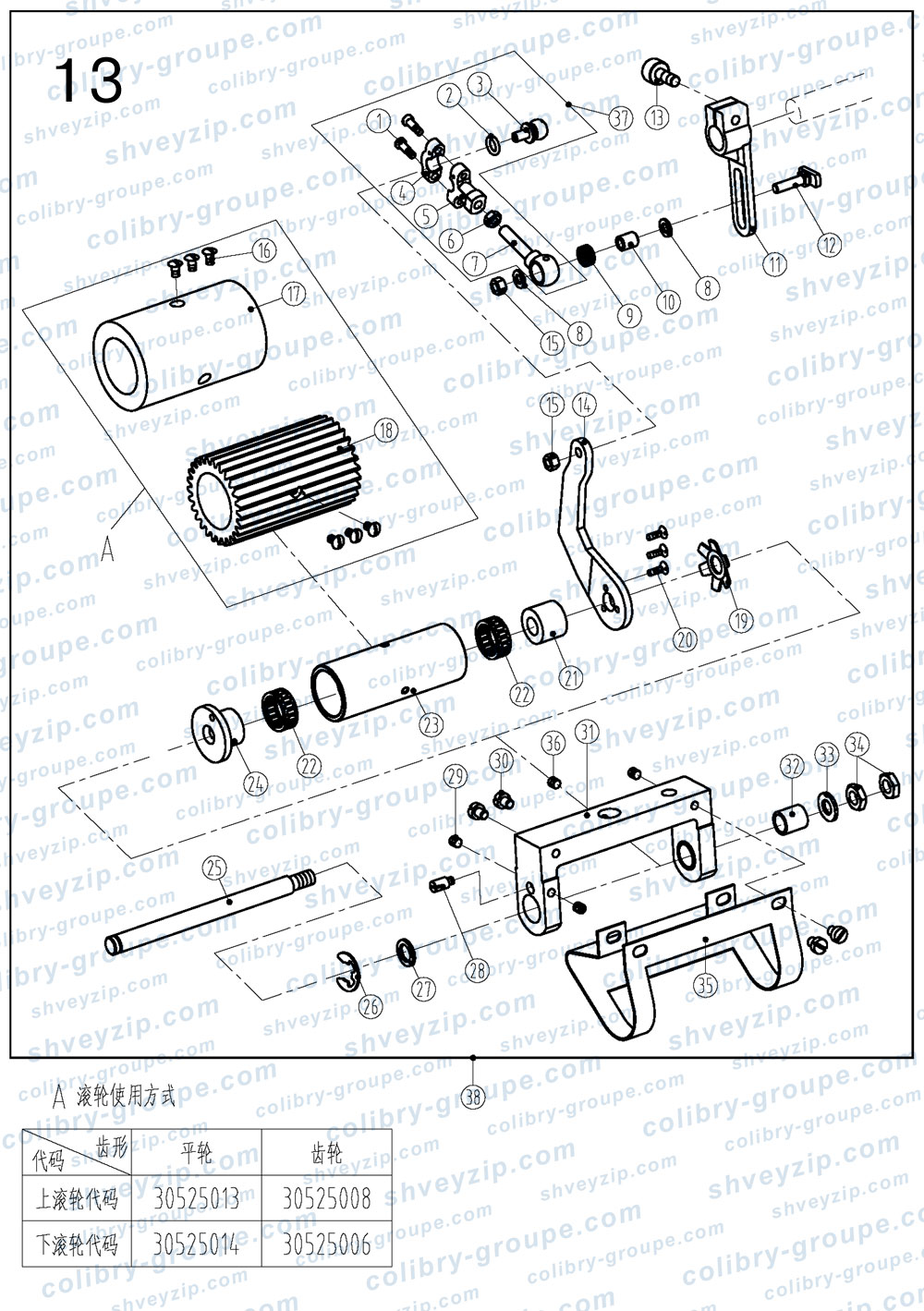

13. Компоненты заднего кулачка
Для схемы кликните по ней два раза или
| 1 |
305S20014
(SM524) Винт шатуна заднего тянущего колеса M5×8.5 (узел 3050501700) Screw |
2 | |||
| 2 |
30522021
(CL48) Кольцо уплотнительное O-типа Ø7×Ø10×Ø1.9 (узел 3050501700) Washer |
1 | |||
| 3 |
305S30007
(CL49) Шаровой стержень шатуна (узел 3050501700) Iron cover |
1 | |||
| 4 |
30505018
Головка шатуна заднего тянущего колеса (узел 3050501700) Iron cover |
1 | |||
| 5 |
30505019
(CL50) Стержень шатуна заднего тянущего колеса (узел 3050501700) Bearing |
1 | |||
| 6 |
305S16008
Гайка шестигранная M6 (узел 3050501700) Nut |
1 | |||
| 7 |
30505020
(CL50) Соединительный шатун (узел 3050501700) Bearing |
1 | |||
| 8 |
W01090
(CL48) Шайба 5 Washer |
2 | |||
| 9 |
B07011
(CL49) Игольчатый подшипник K8×11×10 Iron cover |
1 | |||
| 10 |
30503034
(﹍﹍﹍) Ролик подшипника Bushing |
1 | |||
| 11 |
30504015
(VCL14) Левый кривошип вала передачи заднего тянущего колеса Crank |
1 | |||
| 12 |
305S30009
(CL47) Регулировочный столбик левого кривошипа вала передачи Screw |
1 | |||
| 13 |
S05037
(SM612) Винт M6×15 Screw |
1 | |||
| 14 |
30512055
(CL37) Соединительная пластина передачи заднего тянущего колеса Jib |
1 | |||
| 15 |
N01004
(NM511) Гайка шестигранная M5 Nut |
1 | |||
| 16 |
137S17001
(SM451) ВинтM4×9 Screw |
3 | |||
| 17 |
30525013
(VCL16) Верхнее колесо (гладкое) (Верхнее гладкое колесо) After cam assy |
1 | |||
| 18 |
30525008
(VCL08) Верхнее колесо (зубчатое) (Верхнее зубчатое колесо) Press wheel |
1 | |||
| 19 |
30512056
(CL38) Стопорное кольцо тарельчатого типа Spring |
1 | |||
| 20 |
138S17301
(SK373) Винт M3×8 Screw |
5 | |||
| 21 |
30503063
(﹍﹍﹍) Ведущее колесо одностороннего подшипника Bushing |
2 | |||
| 22 |
B07054
(﹍﹍﹍) Игольчатый подшипник одностороннего действия NSK FC-20 Bearing |
2 | |||
| 23 |
30503035
(VCL15) Внутренняя втулка верхнего заднего колеса Gear wheel cover |
1 | |||
| 24 |
30512057
(CL45) Стопорное колесо одностороннего подшипника Bracket |
1 | |||
| 25 |
30502023
(VCL17) Ось прижимного колеса Shaft |
1 | |||
| 26 |
H05008
(CL41) Стопорное кольцо 8 Washer |
5 | |||
| 27 |
20128010
(CL41) Шайба 10 Washer |
1 | |||
| 28 |
305S11012
(SM470) Осевой винт M4 Screw |
1 | |||
| 29 |
S09008
(SM502) Винт M5×5 (GB/T77) Screw |
2 | |||
| 30 |
S01065
(﹍﹍﹍) Винт M5×6 Screw |
4 | |||
| 31 |
3050100800
(VCL18) Узел держателя заднего прижимного колеса (узел 3050100800) Press wheel fight |
1 | |||
| 31 |
30501041
Держатель заднего прижимного колеса (узел 3050100800) Press wheel fight |
1 | |||
| 31 |
30503032
Толстая бронзовая втулка держателя заднего прижимного колеса (узел 3050100800) Bushing |
1 | |||
| 31 |
30503033
Тонкая бронзовая втулка держателя заднего прижимного колеса (узел 3050100800) Bushing |
1 | |||
| 32 |
30503036
(VCL31) Нажимная втулка заднего колеса Bushing |
1 | |||
| 33 |
W01010
(WM800) Шайба 8 Washer |
1 | |||
| 34 |
N01008
(NM810) Гайка шестигранная M8 Nut |
2 | |||
| 35 |
30512054
(﹍﹍﹍) Защитный кожух заднего тянущего колеса Plate |
1 | |||
| 36 |
S09002
(SM603) Винт M6×6 (GB/T77) Screw |
1 | |||
| 37 |
3050501700
(CL51) Узел шатуна заднего тянущего колеса Connection assy |
1 | |||
| 38 |
3050901500
(﹍﹍﹍) Узел заднего кулачка (зубчатый тип) After cam assembly |
1 | |||
| 38 |
3050901700
(﹍﹍﹍) Узел заднего кулачка (гладкий тип) After cam assembly |
1 | |||
| A |
30525013
Верхний гладкий ролик |
1 | |||
| A |
30525008
Верхний зубчатый (шестерня) ролик |
1 | |||
| A |
30525014
Нижний гладкий ролик |
1 | |||
| A |
30525006
Нижний зубчатый (шестерня) ролик |
1 | |||
