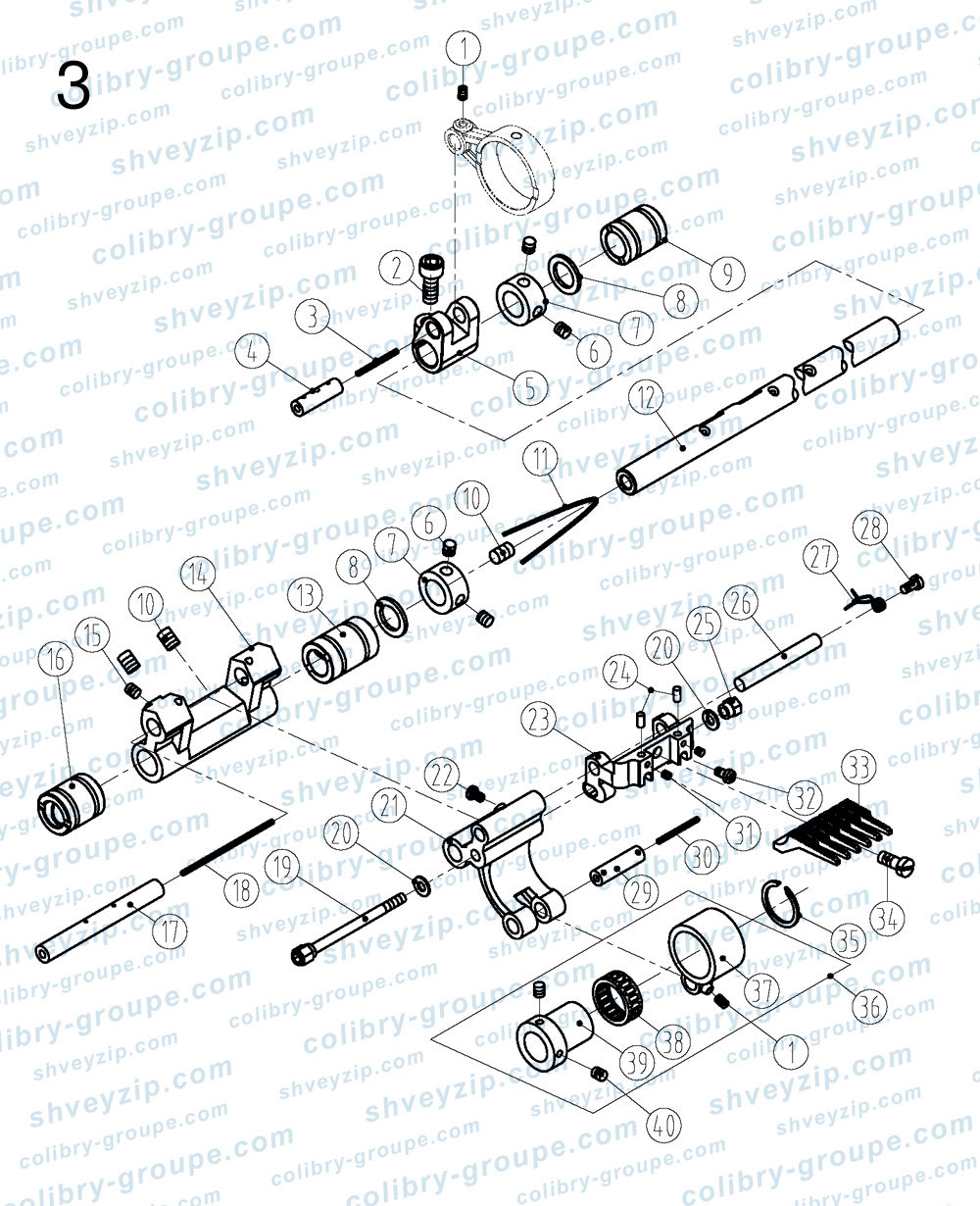

3. Компоненты механизма подачи материала
Для схемы кликните по ней два раза или
| 1 |
305S14003
(SM103) Винт M3.5×5 Screw |
2 | |||
| 2 |
S05002
(SM612) Винт M6×0.75×15.2 Screw |
1 | |||
| 3 |
20123021
(VC11) Фитиль Oil wick |
1 | |||
| 4 |
30526002
(VC08) Штифт рычага подачи Pin |
1 | |||
| 5 |
30504001
(VC07) Рычаг подачи Crank |
1 | |||
| 6 |
S10014
(SM502) Винт M5×4 Screw |
4 | |||
| 7 |
30508001
(MH73) Стопорное кольцо Ø12×Ø20×10 Ring |
2 | |||
| 8 |
20128031
(CL13) Шайба Ø12.1×Ø18×1.5 Washer |
2 | |||
| 9 |
30503002
(VC09S) Правая втулка вала подачи Sleeve |
1 | |||
| 10 |
S09002
(﹍﹍﹍) Винт M6×6 Pin |
3 | |||
| 11 |
20123021
(VD30D-2) Фитиль Oil wick |
1 | |||
| 12 |
30502002
(VC06) Вал подачи Shaft |
1 | |||
| 13 |
30503004
(VC03S) Средняя втулка вала подачи Bushing |
1 | |||
| 14 |
30504002
(VC02) Рычаг стойки двигателя ткани Crank |
1 | |||
| 15 |
305S14001
(SK270) Винт SM11/64"×40×5 Screw |
1 | |||
| 16 |
30503005
(VC01S) Левая втулка вала подачи Bushing |
1 | |||
| 17 |
30502003
(VC12) Ось рычага стойки двигателя ткани Pin |
1 | |||
| 18 |
20123021
(VC13) Фитиль Oil wick |
1 | |||
| 19 |
305S12003
(SK496) Фиксирующий винт стойки двигателя ткани Screw |
1 | |||
| 20 |
W01006
(WK01) Шайба Ø4.6×Ø10×0.8 Washer |
2 | |||
| 21 |
30504003
(VC14D) Основание стойки двигателя ткани Feed bar |
1 | |||
| 22 |
S01061
(SM131) Винт M3.5×5 Screw |
1 | |||
| 23 |
30506001
(VC16D) Стойка двигателя ткани Feed |
1 | |||
| 24 |
30526005
(PM301) Верхний штифт двигателя ткани подачи Pin |
2 | |||
| 25 |
305S16001
(NK55) Гайка SM11/64"×40 Nut |
1 | |||
| 26 |
30526006
(VC18D) Ось стойки двигателя ткани Pin |
1 | |||
| 27 |
30527002
(VC19) Возвратная пружина обоймы подачи Spring |
1 | |||
| 28 |
305S20004
(SK497) Винт M3.5 Screw |
1 | |||
| 29 |
30526003
(VC21) Штифт подъемного звена двигателя ткани Pin |
1 | |||
| 30 |
20123021
(KM15) Фитиль Oil wick |
1 | |||
| 31 |
305S14002
(SK216) Винт SM1/8"×44×3 Screw |
2 | |||
| 32 |
S01062
(SK213) Винт SM1/8"×44×6.5 Screw |
1 | |||
| 33 |
30514009
(D9xxx) Двигатель ткани (04064) Feed dog |
1 | |||
| 33 |
30514020
(D9xxx) Двигатель ткани (04080) Feed dog |
1 | |||
| 33 |
30514001
(D9xxx) Двигатель ткани (04085) Feed dog |
1 | |||
| 33 |
30514013
(D9xxx) Двигатель ткани (04095) Feed dog |
1 | |||
| 33 |
30514012
(D9xxx) Двигатель ткани (06048) Feed dog |
1 | |||
| 33 |
30514003
(D9xxx) Двигатель ткани (06064) Feed dog |
1 | |||
| 33 |
30514011
(D9xxx) Двигатель ткани (06080) Feed dog |
1 | |||
| 33 |
30514024
(D9xxx) Двигатель ткани (06095) Feed dog |
1 | |||
| 33 |
30514015
(D9xxx) Двигатель ткани (08032) Feed dog |
1 | |||
| 33 |
30514022
(D9xxx) Двигатель ткани (08048) Feed dog |
1 | |||
| 33 |
30514004
(D9xxx) Двигатель ткани (08064) Feed dog |
1 | |||
| 33 |
30514018
(D9xxx) Двигатель ткани (08085) Feed dog |
1 | |||
| 33 |
30514019
(D9xxx) Двигатель ткани (12032) Feed dog |
1 | |||
| 33 |
30514010
(D9xxx) Двигатель ткани (12048) Feed dog |
1 | |||
| 33 |
30514002
(D9xxx) Двигатель ткани (12064) Feed dog |
1 | |||
| 33 |
30514005
(D9xxx) Двигатель ткани (13064-32) Feed dog |
1 | |||
| 33 |
30514006
(D9xxx) Двигатель ткани (17032) Feed dog |
1 | |||
| 33 |
30514017
(D9xxx) Двигатель ткани (23032) Feed dog |
1 | |||
| 33 |
30514008
(D9xxx) Двигатель ткани (25032) Feed dog |
1 | |||
| 34 |
305S11001
(SK265) Винт SM11/64"×40×12 Screw |
1 | |||
| 35 |
30508004
(VC23) Безухое стопорное кольцо Ø17.5×Ø20.5×1.1 Spring |
1 | |||
| 36 |
3051000100
(﹍﹍﹍) Узел подъемного звена двигателя ткани (узел 3051000100) Felt |
1 | |||
| 37 |
30505001
(VC22D) Подъемное звено двигателя ткани (узел 3051000100) Eccent |
1 | |||
| 38 |
30524001
(VC24) Игольчатый подшипник K18×22×15.7 (узел 3051000100) Bearing |
1 | |||
| 39 |
30510001
(VC25) Эксцентриковый кулачок подъема двигателя ткани (узел 3051000100) Eccent |
1 | |||
| 40 |
201S14002
Винт SM11/64"×40×5 Screw |
2 | |||
