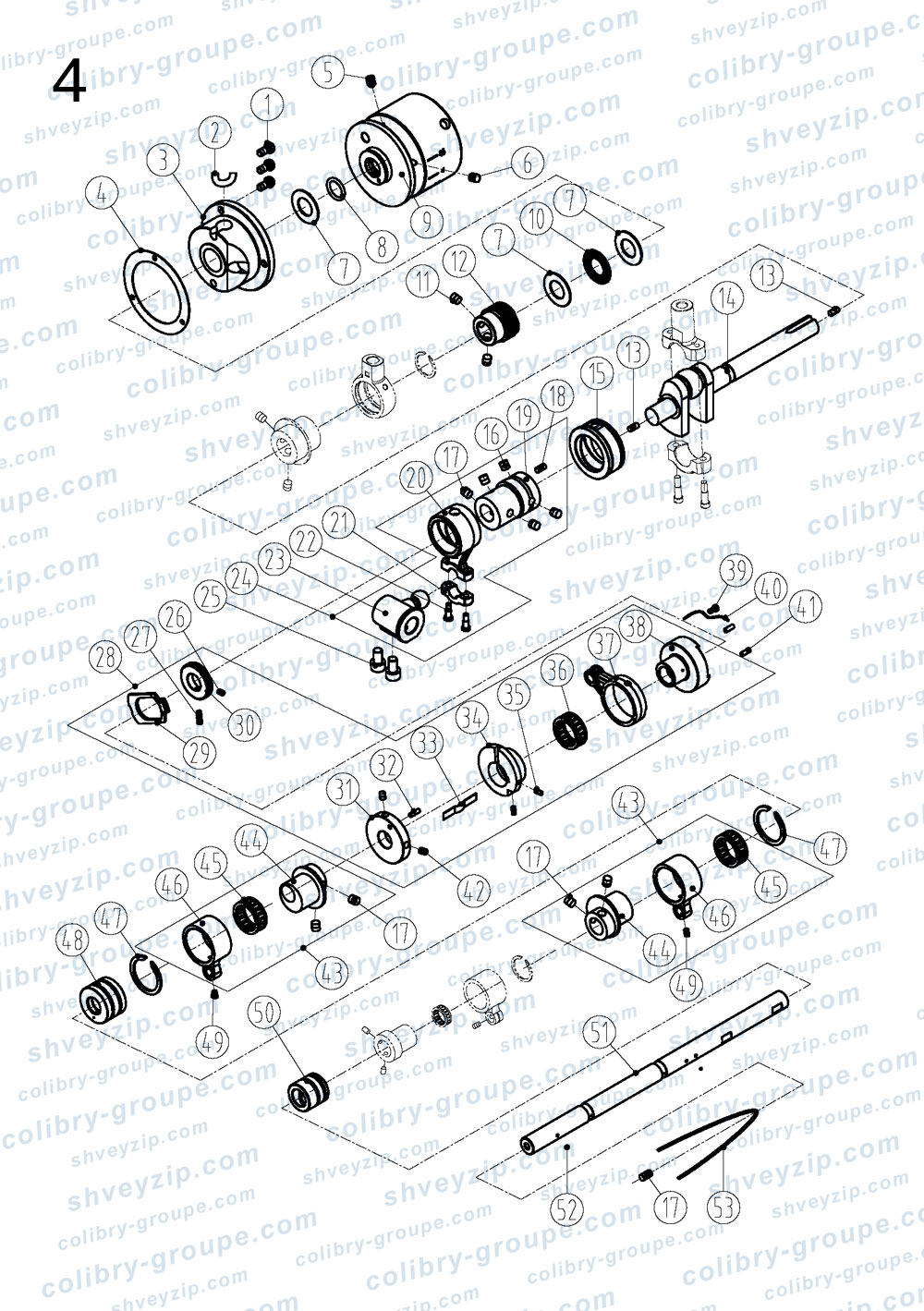

4. Компоненты главного вала
Для схемы кликните по ней два раза или
| 1 |
S01011
(SM532) Винт M5×10 Screw |
3 | |||
| 2 |
30523006
(VD02-2) Войлочное уплотнение правой втулки заднего главного вала Felt |
1 | |||
| 3 |
3050300600
(VD02) Узел правой втулки заднего главного вала (400085) Bearing cover |
1 | |||
| 3-1 |
30503007
Крышка подшипника (узел 3050300600) Bearing cover |
1 | |||
| 3-2 |
30503008
Правая втулка заднего главного вала (узел 3050300600) Bearing cover |
1 | |||
| 4 |
30522008
(VD05) Уплотнительная прокладка правой втулки заднего главного вала Washer |
1 | |||
| 5 |
S12001
(SM604) Винт M6×8 Screw |
1 | |||
| 6 |
S09007
Винт M6×8 Screw |
1 | |||
| 7 |
30528003
(VD03-2) Шайба Ø15×Ø27.8×1 Washer |
3 | |||
| 8 |
30522020
(MD25) Кольцо уплотнительное O-типа Ø13.6×Ø18.4×Ø2.4 Oil seal |
1 | |||
| 9 |
30535001
(VD01) Ременный шкив (300222) Machine pulley |
1 | |||
| 10 |
30524002
(VD03-1) Игольчатый подшипник Ø15×Ø28×1.4 Bearing |
1 | |||
| 11 |
S10029
(SM602) Винт M6×0.75×5 Screw |
2 | |||
| 12 |
30525001
(VD04) Червяк Worm |
1 | |||
| 13 |
30222003
(VD07-1) Заглушка Pin |
2 | |||
| 14 |
30502004
(VD07) Задний главный вал (400056) Crank assembly |
1 | |||
| 15 |
30503009
(VD08) Левая втулка заднего главного вала Bushing |
1 | |||
| 16 |
S09002
(SM606) Винт M6×6 Screw |
4 | |||
| 17 |
S09010
(SM602) Винт M6×5 (GB/T77) Screw |
5 | |||
| 18 |
P01007
(PM401) Штифт (узел 3050402300) Pin |
1 | |||
| 19 |
30510002
(VD09) Эксцентриковый кулачок качания игловодителя (узел 3050402300) Eccent |
1 | |||
| 20 |
30505003
Стержень шатуна качания игловодителя (узел 3050402300) Crank assembly |
1 | |||
| 21 |
30505004
Головка шатуна качания игловодителя (узел 3050402300) Crank assembly |
1 | |||
| 22 |
305S14008
(SM139) Винт (узел 3050402300) Screw |
2 | |||
| 23 |
30504010
(VE42) Рычаг шатуна качания игловодителя (узел 3050402300) Crank |
1 | |||
| 24 |
3050402300
(﹍﹍﹍) Узел шатуна качания игловодителя (узел 3050402300) Crank assembly |
1 | |||
| 25 |
305S13006
(SM610) Винт M6×0.75×10 Screw |
2 | |||
| 26 |
305S14009
(﹍﹍﹍) Винт M3.5×5 Screw |
1 | |||
| 27 |
305S14010
(﹍﹍﹍) Винт M3.5×8 Screw |
1 | |||
| 28 |
3050502100
(﹍﹍﹍) Узел звена подачи материала (узел 3050502100) Deliver fabric assy. |
1 | |||
| 29 |
30509020
(KP74) Ползун регулировки шага иглы (узел 3050502100) Ratchet |
1 | |||
| 30 |
30525015
(VD46) Зубчатое колесо регулировки шага иглы (узел 3050502100) Gear wheel |
1 | |||
| 31 |
30510016
(VD47) Фиксированное колесо подачи материала (узел 3050502100) Deliver wheel |
1 | |||
| 32 |
30526030
(KP18-1) Установочный штифт кулачка подачи материала (узел 3050502100) Pin |
1 | |||
| 33 |
30508010
(﹍﹍﹍) Пружинная пластина кулачка подачи материала (узел 3050502100) Spring |
1 | |||
| 34 |
30510017
(VD44) Кулачок подачи материала (узел 3050502100) Cam |
1 | |||
| 35 |
413S14004
(﹍﹍﹍) Винт M3×4 (узел 3050502100) Screw |
2 | |||
| 36 |
30524005
(﹍﹍﹍) Игольчатый подшипник K32×28×10 (узел 3050502100) Bearing |
1 | |||
| 37 |
30505024
(VD45) Звено подачи материала (узел 3050502100) Link |
1 | |||
| 38 |
30510018
(VD43) Кулачок регулировки шага иглы (узел 3050502100) Cam |
1 | |||
| 39 |
S01024
(﹍﹍﹍) Винт SM1/8"×44 Screw |
1 | |||
| 40 |
30527011
(﹍﹍﹍) Возвратная пружина ползуна регулировки шага иглы Spring |
1 | |||
| 41 |
S07001
(﹍﹍﹍) Винт с буртом M3 Screw |
2 | |||
| 42 |
201S14002
(﹍﹍﹍) Винт SM11/64"×40 Screw |
2 | |||
| 43 |
3051000500
(﹍﹍﹍) Узел эксцентрикового кулачка (узел 3051000500) Eccent assembly |
2 | |||
| 44 |
30510005
(VD31) Эксцентриковый кулачок (узел 3051000500) Eccent |
2 | |||
| 45 |
30524004
(VD24) Игольчатый подшипник K28×24×15.5 (узел 3051000500) Bearing |
2 | |||
| 46 |
30505006
(VD25) Шатун (узел 3051000500) Rod |
2 | |||
| 47 |
30508003
(VD26) Стопорное кольцо Ø22×Ø25.4×1.2 Spring |
2 | |||
| 48 |
30503011
(VD27) Правая втулка переднего главного вала Bushing |
1 | |||
| 49 |
305S14003
(SM103) Винт M3.5×5 Screw |
3 | |||
| 50 |
30503010
(VD28) Левая втулка переднего главного вала Bushing |
1 | |||
| 51 |
30502005
(VD29) Передний главный вал Shaft |
1 | |||
| 52 |
20123021
(VD30D-2) Фитиль Felt |
2 | |||
| 53 |
12923050
(VD30D) Фитиль Oil wick |
1 | |||
