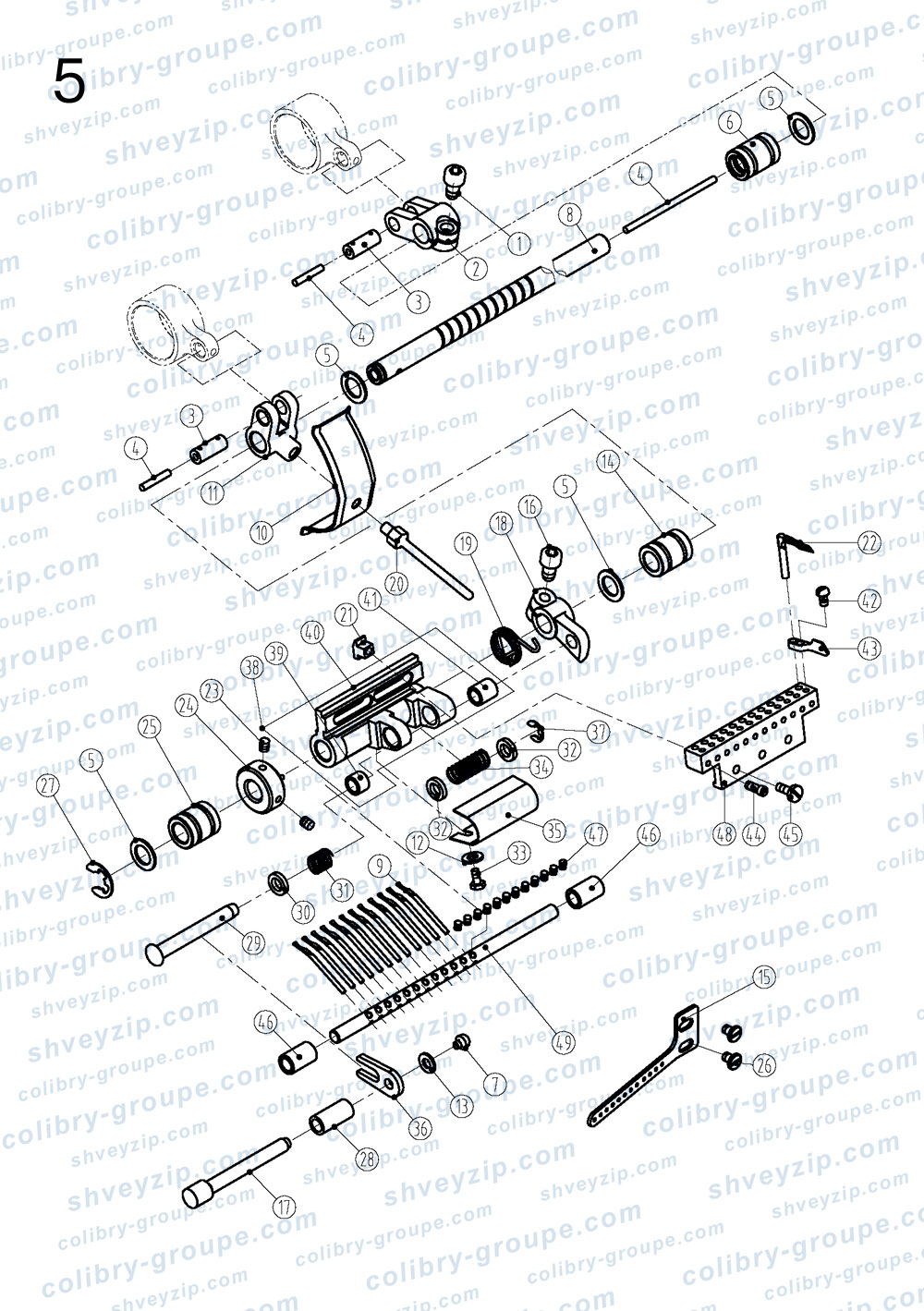

5. Компоненты челнока
Для схемы кликните по ней два раза или
| 1 |
305S13006
(SM610) Винт M6×0.75×10 Screw |
1 | |||
| 2 |
30504004
(VE01) Кривошип качания основания держателя челнока Crank |
1 | |||
| 3 |
30526008
(VF10) Штифт (узел 3050500900) Pin |
2 | |||
| 4 |
20123021
(VC11) Фитиль Oil wick |
1 | |||
| 5 |
20128010
(KL11) Шайба Ø10.2×Ø16×1 Washer |
4 | |||
| 6 |
30503012
(VE09S) Правая втулка вала основания держателя челнока Bushing |
1 | |||
| 7 |
206S11003
(SM130) Винт SM9/64"×40×7.5 Screw |
1 | |||
| 8 |
30502006
(VE04) Вал основания держателя челнока Shaft |
1 | |||
| 9 |
30517003
(VE30) Передний отводчик-игловодитель Spreader |
4 | |||
| 10 |
30512024
(VE10D) Маслоотражательная пластина Feed bar oil seal |
1 | |||
| 11 |
30504005
(VE05) Рычаг нитетяги Crank |
1 | |||
| 12 |
W01005
(WM100) Шайба 3 (GB/T97.1) Washer |
1 | |||
| 13 |
W02002
Пружинная шайба 4 (GB/T93) Washer |
1 | |||
| 14 |
30503013
(VE03S) Средняя втулка вала основания держателя челнока Bushing |
1 | |||
| 15 |
30513001
(VE32) Нитенаправительная пластина челнока (для 4-игольной машины) Thread guide |
1 | |||
| 15 |
30513002
(VE32) Нитенаправительная пластина челнока (для 6-13 игольных машин) Thread guide |
1 | |||
| 15 |
30513028
(VE32) Нитенаправительная пластина челнока (для 17-25 игольных машин) Thread guide |
1 | |||
| 16 |
S05004
(SM511) Винт M5×14 (GB/T70.1) Screw |
1 | |||
| 17 |
30502007
(VE23) Тяга наклона вперед основания держателя челнока Adjusting bar |
1 | |||
| 18 |
30504006
(VE07) Правое стопорное кольцо основания держателя челнока Crank |
1 | |||
| 19 |
30527004
(VE08) Возвратная пружина основания держателя челнока Spring |
1 | |||
| 20 |
305S30002
(VE06) Нитяная тяга Thread takeup |
1 | |||
| 21 |
30509004
(VE45) Регулировочный блок левого/правого положения держателя челнока Nut |
2 | |||
| 22 |
30517002
(VE51) Петлитель (количество на машину умножить на количество игл соответствующей модели) Looper |
1 | |||
| 22 |
30517006
(VE51) Петлитель (для 032) (количество на машину умножить на количество игл соответствующей модели) Looper |
1 | |||
| 23 |
201S14002
(SK270) Винт SM11/64"×40×5 Screw |
2 | |||
| 24 |
3050800400
(VE13D) Узел левого стопорного кольца основания держателя челнока (узел 3050800400) Coller |
1 | |||
| 24 |
30526009
Штифт 2×10 (узел 3050800400) Pin |
1 | |||
| 25 |
30503014
(VE14S) Левая втулка вала основания держателя челнока Bushing |
1 | |||
| 26 |
113S11004
(SM431) Винт M4×8 (GB/T65) Screw |
2 | |||
| 27 |
H05011
(EM090) Стопорное кольцо 9 (GB/T896) Spring |
1 | |||
| 28 |
30503018
(VE27S) Втулка тяги наклона вперед основания держателя челнока Bushing |
1 | |||
| 29 |
30526022
(VE15) Ось сцепления наклона вперед основания держателя челнока Link |
1 | |||
| 30 |
30528006
(VE16) Шайба Ø6.6×Ø11×2.2 Washer |
1 | |||
| 31 |
30527006
(VE17) Левая пружина тяги наклона вперед основания держателя челнока Spring |
1 | |||
| 32 |
11628004
Шайба Ø7.5×Ø12×1 Washer |
2 | |||
| 33 |
305S12005
(SM331) Болт с шестигранной головкой SM1/8"×44×7 Screw |
1 | |||
| 34 |
30527005
(VE21) Пружина тяги наклона вперед основания держателя челнока Spring |
1 | |||
| 35 |
30512025
(VE25) Защитный кожух нити основания держателя челнока Bland |
1 | |||
| 36 |
30512026
(VE24) Вилка тяги наклона вперед основания держателя челнока Washer |
1 | |||
| 37 |
11329020
(EM060) Стопорное кольцо 5 (GB/T896) Spring |
1 | |||
| 38 |
3050403100
(VE11) Узел фиксирующего основания держателя челнока (узел 3050403100) Rivit seat |
1 | |||
| 39 |
30503016
(VE18S) Левая втулка фиксирующего основания держателя челнока (узел 3050403100) Bushing |
1 | |||
| 40 |
30504007
(VE11) Фиксирующее основание держателя челнока (узел 3050403100) Rivit seat |
1 | |||
| 41 |
30503015
(VE22S) Правая втулка фиксирующего основания держателя челнока (узел 3050403100) Bushing |
1 | |||
| 42 |
S01062
(SK213) Винт SM1/8"×44×6.5 (количество на машину умножить на количество игл соответствующей модели) Screw |
1 | |||
| 43 |
30517001
(VE49) Иглозащитник (количество на машину умножить на количество игл соответствующей модели) Needle guard |
1 | |||
| 43 |
30517008
(VE50) Иглозащитник (13 игл) Needle guard |
1 | |||
| 44 |
305S11002
(SK532) Винт SM9/64"×40×8.5 (количество на машину умножить на количество игл соответствующей модели) Screw |
1 | |||
| 45 |
206S11002
(SK237) Винт SM9/64"×40×10 Screw |
2 | |||
| 46 |
30503017
(VE28S) Втулка вала игловодителя Bushing |
2 | |||
| 47 |
305S14002
(SK329) Винт SM1/8"×44×3 (количество на машину умножить на количество игл соответствующей модели) Screw |
1 | |||
| 48 |
30504028
(L9xxx) Держатель петлителя (04064) Looper holder |
1 | |||
| 48 |
30504040
(L9xxx) Держатель петлителя (04080) Looper holder |
1 | |||
| 48 |
30504008
(L9xxx) Держатель петлителя (04085) Looper holder |
1 | |||
| 48 |
30504024
(L9xxx) Держатель петлителя (04095) Looper holder |
1 | |||
| 48 |
30504023
(L9xxx) Держатель петлителя (06048) Looper holder |
1 | |||
| 48 |
30504016
(L9xxx) Держатель петлителя (06064) Looper holder |
1 | |||
| 48 |
30504022
(L9xxx) Держатель петлителя (06080) Looper holder |
1 | |||
| 48 |
30504044
(L9xxx) Держатель петлителя (06095) Looper holder |
1 | |||
| 48 |
30504031
(L9xxx) Держатель петлителя (08032) Looper holder |
1 | |||
| 48 |
30504042
(L9xxx) Держатель петлителя (08048) Looper holder |
1 | |||
| 48 |
30504017
(L9xxx) Держатель петлителя (08064) Looper holder |
1 | |||
| 48 |
30504038
(L9xxx) Держатель петлителя (08085) Looper holder |
1 | |||
| 48 |
30504039
(L9xxx) Держатель петлителя (12032) Looper holder |
1 | |||
| 48 |
30504029
(L9xxx) Держатель петлителя (12048) Looper holder |
1 | |||
| 48 |
30504009
(L9xxx) Держатель петлителя (12064) Looper holder |
1 | |||
| 48 |
30504018
(L9xxx) Держатель петлителя (13064-32) Looper holder |
1 | |||
| 48 |
30504019
(L9xxx) Держатель петлителя (17032) Looper holder |
1 | |||
| 48 |
30504037
(L9xxx) Держатель петлителя (23032) Looper holder |
1 | |||
| 48 |
30504021
(L9xxx) Держатель петлителя (25032) Looper holder |
1 | |||
| 49 |
30502034
(R9xx4) Вал игловодителя (04064) Shaft |
1 | |||
| 49 |
30502050
(R9xx4) Вал игловодителя (04080) Shaft |
1 | |||
| 49 |
30502008
(R9xx4) Вал игловодителя (04085) Shaft |
1 | |||
| 49 |
30502032
(R9xx4) Вал игловодителя (04095) Shaft |
1 | |||
| 49 |
30502031
(R9xx4) Вал игловодителя (06048) Shaft |
1 | |||
| 49 |
30502024
(R9xx4) Вал игловодителя (06064) Shaft |
1 | |||
| 49 |
30502030
(R9xx4) Вал игловодителя (06080) Shaft |
1 | |||
| 49 |
30502054
(R9xx4) Вал игловодителя (06095) Shaft |
1 | |||
| 49 |
30502036
(R9xx4) Вал игловодителя (08032) Shaft |
1 | |||
| 49 |
30502052
(R9xx4) Вал игловодителя (08048) Shaft |
1 | |||
| 49 |
30502025
(R9xx4) Вал игловодителя (08064) Shaft |
1 | |||
| 49 |
30502037
(R9xx4) Вал игловодителя (08085) Shaft |
1 | |||
| 49 |
30502049
(R9xx4) Вал игловодителя (12032) Shaft |
1 | |||
| 49 |
30502035
(R9xx4) Вал игловодителя (12048) Shaft |
1 | |||
| 49 |
30502009
(R9xx4) Вал игловодителя (12064) Shaft |
1 | |||
| 49 |
30502026
(R9xx4) Вал игловодителя (13064-32) Shaft |
1 | |||
| 49 |
30502027
(R9xx4) Вал игловодителя (17032) Shaft |
1 | |||
| 49 |
30502038
(R9xx4) Вал игловодителя (23032) Shaft |
1 | |||
| 49 |
30502029
(R9xx4) Вал игловодителя (25032) Shaft |
1 | |||
