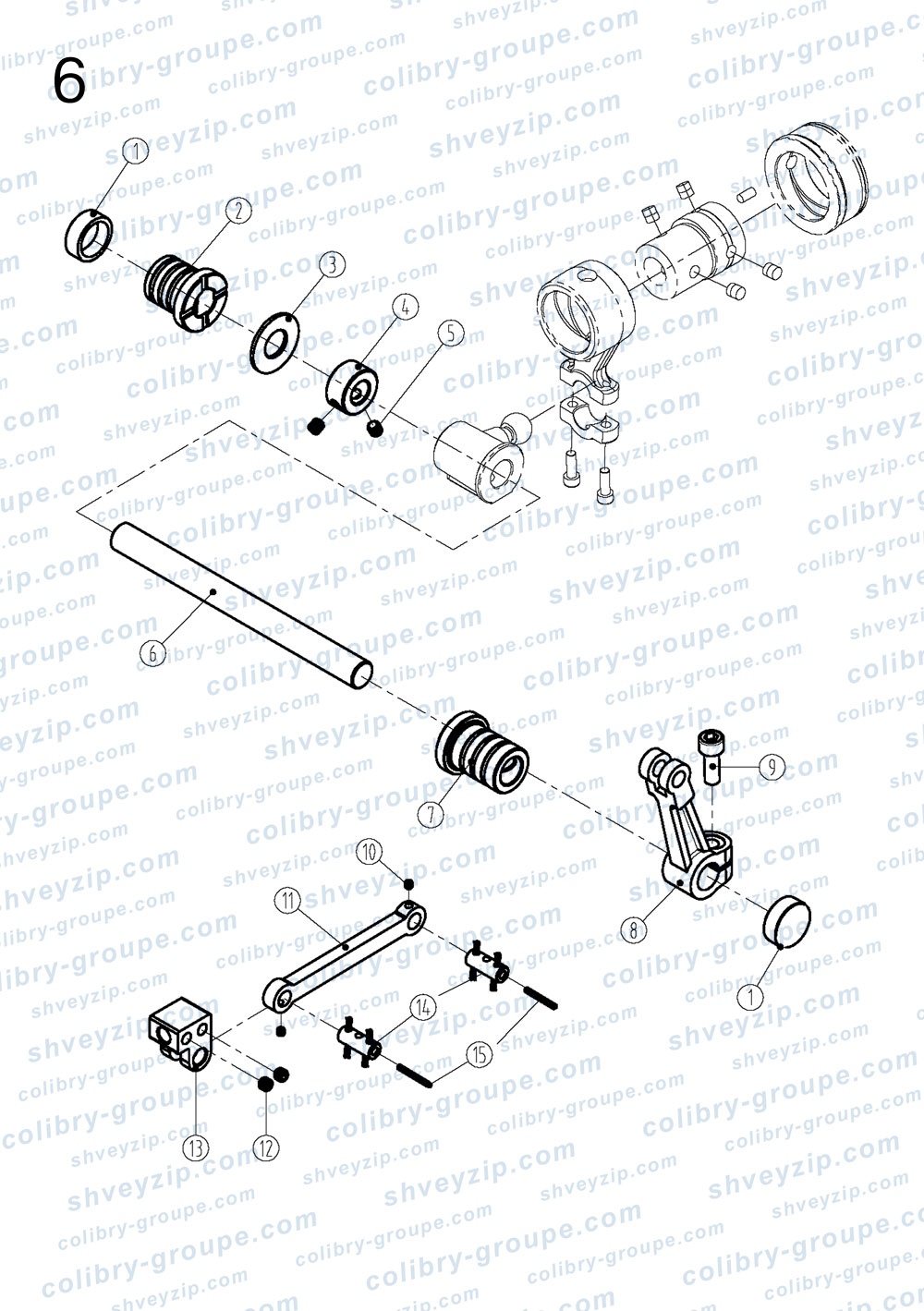

6. Компоненты игловодителя
Для схемы кликните по ней два раза или
| 1 |
30522011
(MQ21) Резиновая пробка поперечного вала качания игловодителя Ø20 Oil seal |
2 | |||
| 2 |
30503019
(VE44) Задняя втулка поперечного вала качания игловодителя Bushing |
1 | |||
| 3 |
20128009
(MT29D) Шайба Ø12×Ø26×1.5 Washing |
1 | |||
| 4 |
30508001
(MH73) Стопорное кольцо Ø12×Ø20×10 Ring |
1 | |||
| 5 |
S10014
(SM502) Винт M5×4 (GB/T80) Screw |
2 | |||
| 6 |
30502010
(VE41) Поперечный вал качания игловодителя Shaft |
1 | |||
| 7 |
30503020
(VE38) Передняя втулка поперечного вала качания игловодителя Bushing |
1 | |||
| 8 |
30505007
(VE36D) Шатун поперечного вала качания игловодителя Link |
1 | |||
| 9 |
S05002
(SM612) Винт M6×0.75×15.2 (GB/T70.1) Screw |
1 | |||
| 10 |
305S14003
(SM103) Винт M3.5×5 Screw |
2 | |||
| 11 |
30505008
(VE34D) Шатун фиксирующего основания вала переднего отводчика-игловодителя Link |
1 | |||
| 12 |
201S14002
(SK270) Винт SM11/64"×40×5 Screw |
2 | |||
| 13 |
30509005
(VE33D) Фиксирующее основание вала переднего отводчика-игловодителя Slider |
1 | |||
| 14 |
30526008
(VF10) Штифт (Сквозная 5-3) Pin |
2 | |||
| 15 |
20123021
(VC11) Фитиль Oil Wick |
1 | |||
