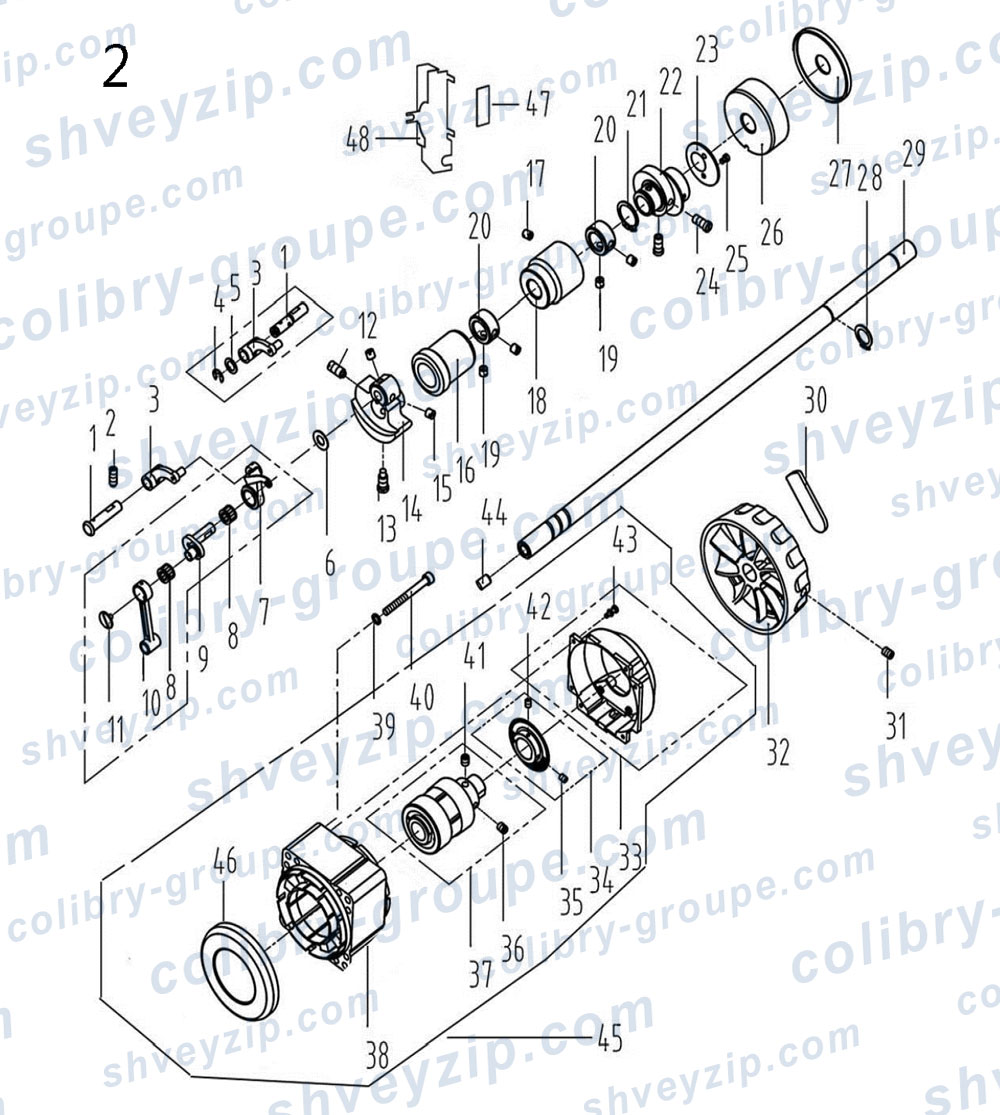

2. Компоненты для крепления главного вала и протяжки ниток
Для схемы кликните по ней два раза или
| 1 |
10126001
Шпилька шатуна нитепритягивателя (H) Thread take-up connecting rod pin (H) |
1 | |||
| 1 |
11326013
Шпилька шатуна нитепритягивателя Thread take-up connecting rod pin |
1 | |||
| 2 |
101S15001
Винт SM15/64"×28 L=15 Screw SM15/64"×28 L=15 |
1 | |||
| 3 |
10105001
Тяга нитепритягивателя (H) Thread take-up connecting rod (H) |
1 | |||
| 3 |
11305010
Тяга нитепритягивателя Thread take-up connecting rod |
1 | |||
| 4 |
H05013
GB/T896-1986 Стопорное кольцо GB/T896-1986 Snap ring |
1 | |||
| 5 |
11328010
Прокладка Washer |
1 | |||
| 6 |
10112003
Защитная пластина кривошипа игловодителя Needle bar crank protecting plate |
1 | |||
| 7 |
1013800100
Рычаг нитепритягивателя в сборе Thread take-up lever asm. |
1 | |||
| 7 |
1133800200
Рычаг нитепритягивателя в сборе (H) Thread take-up lever asm. (H) |
1 | |||
| 8 |
10124001
Подшипник иглы Needle bearing |
2 | |||
| 9 |
11310012
Кривошип нитепритягивателя Thread take-up crank |
1 | |||
| 9 |
1011000400
Кривошип нитепритягивателя (H) Thread take-up crank (H) |
1 | |||
| 9 |
11310010
Кривошип нитепритягивателя (H-M) Thread take-up crank (H-M) |
1 | |||
| 10 |
10105002
Соединительный стержень игловодителя Needle bar connecting rod |
1 | |||
| 11 |
101S17001
Винт Screw |
1 | |||
| 12 |
101S15004
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 13 |
101S11003
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 16 |
1140300200
Главный вал Main shaft bushing front |
1 | |||
| 14 |
10404001
Кривошип игловодителя Needle bar crank |
1 | |||
| 14 |
11404035
Кривошип игловодителя (H) Needle bar crank (H) |
1 | |||
| 15 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 17 |
101S15006
Винт SM15/64"×28 L=7 Screw SM15/64"×28 L=7 |
1 | |||
| 18 |
12203002
Передняя втулка главного вала Main shaft bushing mid |
1 | |||
| 19 |
101S14001
Винт Screw |
4 | |||
| 20 |
10108001
Средняя втулка главного вала Main shaft thrust collar |
2 | |||
| 21 |
H03002
Стопорное кольцо 20 Snap ring 20 |
1 | |||
| 22 |
11310014
Эксцентриковый кулачок подачи Feed eccentric cam |
1 | |||
| 22 |
400006
Эксцентриковый кулачок подачи (H) Feed eccentric cam (H) |
1 | |||
| 22 |
400811
Эксцентриковый кулачок подачи (H-M) Feed eccentric cam (H-M) |
1 | |||
| 23 |
10112017
Защитная пластина Cover plate |
1 | |||
| 23 |
10812002
Защитная пластина (H-M) Cover plate (H-M) |
1 | |||
| 24 |
101S11013
Винт SM1/4"×40 L=13 Screw SM1/4"×40 L=13 |
2 | |||
| 26 |
13803002
Крышка заднего вала The rear axle sleeve |
1 | |||
| 27 |
10122105
Масляный уплотнитель Oil seal |
1 | |||
| 28 |
H03001
GB/T894.1-1986 Стопорное кольцо 15 GB/T894.1-1986 Snap ring 15 |
1 | |||
| 29 |
13802060
Упорное кольцо главного вала Main shaft |
1 | |||
| 30 |
13811021
Этикетка шкива Handwheel lable |
1 | |||
| 31 |
S10009
Винт Screw |
2 | |||
| 32 |
302830
Шкив Handwheel |
1 | |||
| 33 |
1383300600
Крышка мотора в сборе (Q) Motor cover asm. (Q) |
1 | |||
| 33 |
1383300700
Крышка мотора в сборе Motor cover asm. |
1 | |||
| 34 |
1383300900
Датчик-решётка двигателя в сборе Motor grating sensor asm. |
1 | |||
| 34 |
1383300500
Датчик-решётка двигателя в сборе (Q) Motor grating sensor asm. (Q) |
1 | |||
| 35 |
GB/T77-2000
Винт M3×4 Screw M3×4 |
1 | |||
| 36 |
GB/T77-2000
Винт M6×6 Screw M6×6 |
1 | |||
| 37 |
1383300400
Ротор мотора Motor rotor |
1 | |||
| 38 |
13833002
Статор мотора неподвижный (Q) Motor stator (Q) |
1 | |||
| 38 |
13833003
Статор мотора неподвижный Motor stator |
1 | |||
| 39 |
GB/T93-1987
Прокладка пружины 5 Spring washer 5 |
4 | |||
| 40 |
GB/T70.1-2000
Винт M5×50 8.8 Screw M5×50 8.8 |
4 | |||
| 41 |
GB/T78-2000
Винт M6×8 Screw M6×8 |
1 | |||
| 42 |
GB/T78-2000
Винт M3×4 Screw M3×4 |
1 | |||
| 45 |
13833050
Мотор ZB-MA4-25A Motor ZB-MA4-25A |
1 | |||
| 45 |
13833051
Мотор ZB-MA4-25A (Q) Motor ZB-MA4-25A (Q) |
1 | |||
| 46 |
13811060
Motor insulation shield Motor insulation shield |
1 | |||
| 47 |
14123001
Масляной фетр из хлопка Oil cotton |
1 | |||
| 48 |
14112004
Масляная защита Oil shield |
1 | |||
