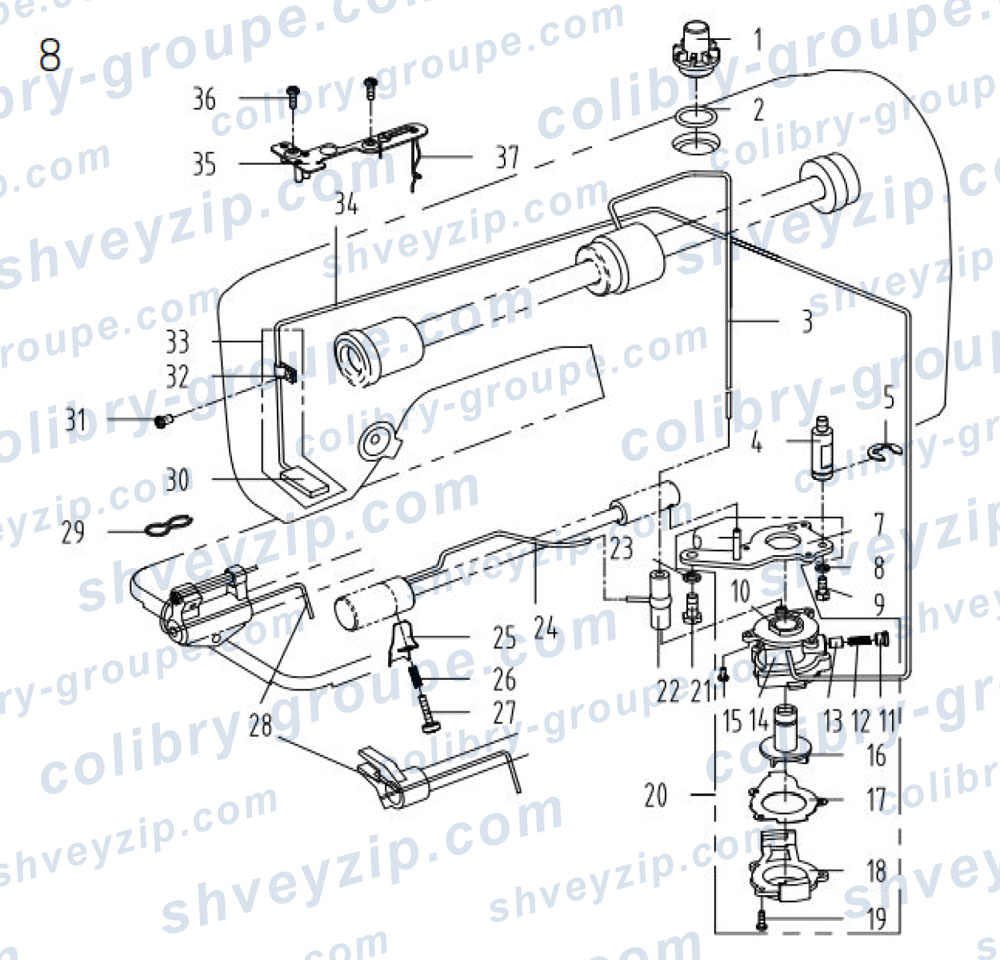

8. Компоненты системы смазки
Для схемы кликните по ней два раза или
| 1 |
11211004
Смотровое окно уровня масла Oil sight window |
1 | |||
| 2 |
10122019
Резиновая пробка Rubber ring |
1 | |||
| 3 |
14121001
Масляная трубка главного вала Main shaft oil tube |
1 | |||
| 4 |
112S30005
Соединительный стержень масляного насоса Oil pump connecting stud |
1 | |||
| 5 |
11329010
Стопорное кольцо 10 Snap ring 10 |
1 | |||
| 6 |
10121001
Масляная трубка челнока Hook oil tube |
1 | |||
| 7 |
10112020
Основание для установки масляного насоса Oil pump installing base |
1 | |||
| 8 |
W03002
Прокладка пружины Spring washer |
1 | |||
| 9 |
209S12001
Винт SM11/64"×40 L=10.5 Screw SM11/64"×40 L=10.5 |
1 | |||
| 10 |
10103022
Втулка масляного насоса Oil pump bushing |
1 | |||
| 11 |
101S30007
Плунжерный винт Plunger screw |
1 | |||
| 12 |
10127013
Пружина плунжера Plunger spring |
1 | |||
| 13 |
10122018
Плунжер Plunger |
1 | |||
| 14 |
10120001
Масляный насос Oil pump |
1 | |||
| 15 |
S04093
Винт Screw |
3 | |||
| 16 |
10111003
Крыльчатка масляного насоса Oil pump impeller |
1 | |||
| 17 |
10112021
Крышка крыльчатки масляного насоса Oil pump impeller cover |
1 | |||
| 18 |
10111007
Крышка насоса Lubricating oil pump cover |
1 | |||
| 19 |
101S30006
Винт Screw |
3 | |||
| 20 |
1012000100
Масляный насос в сборе Lubricating oil pump component |
1 | |||
| 21 |
116S30003
Винт SM15/64"×28 L=14.5 Screw SM15/64"×28 L=14.5 |
1 | |||
| 22 |
10136001
Резиновое соединение Rubber joint |
1 | |||
| 23 |
W02004
GB/T93-1987 Прокладка пружины M6 GB/T93-1987 Spring washer M6 |
1 | |||
| 24 |
13821015
Масляная трубка Hook driving shaft oil tube |
1 | |||
| 25 |
11312031
Защитная крышка от масла Oil shield cover |
1 | |||
| 26 |
13827014
Пружина Spring |
1 | |||
| 27 |
113S30001
Винт Screw |
1 | |||
| 28 |
10423005
Масляный фитиль Oil wick |
1 | |||
| 29 |
10127015
Зажим масляного войлока Oil felt clamp |
1 | |||
| 30 |
10123006
Масляный войлок Oil felt felt |
1 | |||
| 31 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 32 |
10112023
Зажим маслопровода Oil tube clamp |
1 | |||
| 33 |
10121007
Компонент трубки возврата масла Oil return tube component |
1 | |||
| 34 |
10121008
Трубка возврата масла Oil return tube |
1 | |||
| 35 |
10112025
Пластина для крепления масляного фитиля Oil wick fixing plate |
1 | |||
| 36 |
101S11010
Винт SM9/64"×40 L=11 Screw SM9/64"×40 L=11 |
2 | |||
| 37 |
10123010
Масляный фитиль Oil wick |
1 | |||
