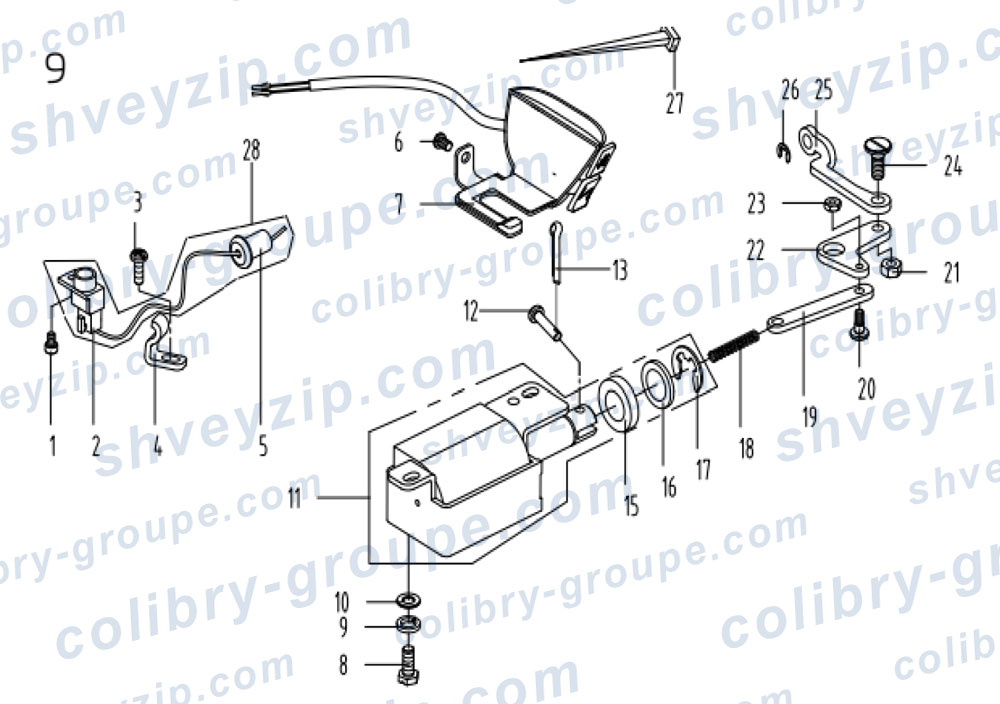

9. Компоненты автоматической обратной подачи
Для схемы кликните по ней два раза или
| 1 |
S05254
GB/T70.1-2000 Винт M2.5×4 GB/T70.1-2000 Screw M2.5×4 |
1 | |||
| 2 |
1383004600
Нижний сенсор Lower sensor |
1 | |||
| 3 |
201S11012
Винт SM9/64"×40 L=7.7 Screw SM9/64"×40 L=7.7 |
1 | |||
| 4 |
13813022
Винт M4×8 Screw M4×8 |
1 | |||
| 5 |
13822030
Резиновая пробка Rubber plug |
1 | |||
| 6 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 7 |
1403003600
Автоматический переключатель обратной подачи в сборе Auto reverse feed switch asm. |
1 | |||
| 8 |
116S30003
Винт SM15/64"×28 L=14.5 Screw SM15/64"×28 L=14.5 |
2 | |||
| 9 |
W02004
GB/T93-1987 Прокладка пружины M6 GB/T93-1987 Spring washer M6 |
2 | |||
| 10 |
11628005
Прокладка Washer |
2 | |||
| 11 |
1383003400
Соленоид автоматической обратной подачи Auto reverse feed solenoid |
1 | |||
| 11 |
1383003500
Соленоид автоматической обратной подачи (-7) Auto reverse feed solenoid (-7) |
1 | |||
| 12 |
11326005
Запор Pin |
1 | |||
| 13 |
P04001
GB/T91 Шплинт 2×14 GB/T91 Cotter pin 2×14 |
1 | |||
| 15 |
11322040
Резиновый поршень Rubber plunger |
1 | |||
| 16 |
11328031
Прокладка Washer |
1 | |||
| 17 |
H05014
GB/T896-1986 Стопорное кольцо GB/T896-1986 Snap ring |
1 | |||
| 18 |
11227006
Пружина плунжера Plunger spring |
1 | |||
| 19 |
13812034
Шатун автоматической обратной подачи Auto reverse feed connecting rod |
1 | |||
| 20 |
112S20002
Винт шарнира SM11/64"×40 Hinge screw SM11/64"×40 |
1 | |||
| 21 |
112S16007
Гайка SM1/4"×28 Nut SM1/4"×28 |
1 | |||
| 22 |
11204003
Кривошип автоматической обратной подачи Auto reverse feed crank |
1 | |||
| 23 |
112S16008
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 24 |
112S20001
Винт шарнира SM1/4"×28 Hinge screw SM1/4"×28 |
1 | |||
| 25 |
11212029
Вал автоматической обратной подачи Auto reverse feed pull shaft |
1 | |||
| 25 |
13812371
Вал автоматической обратной подачи (H-M) Auto reverse feed pull shaft (H-M) |
1 | |||
| 26 |
11329020
Стопорное кольцо 5 Snap ring 5 |
1 | |||
| 27 |
11211005
Кабельная лента Cable band |
8 | |||
| 28 |
1383004600
Нижний сенсор Lower sensor |
1 | |||
