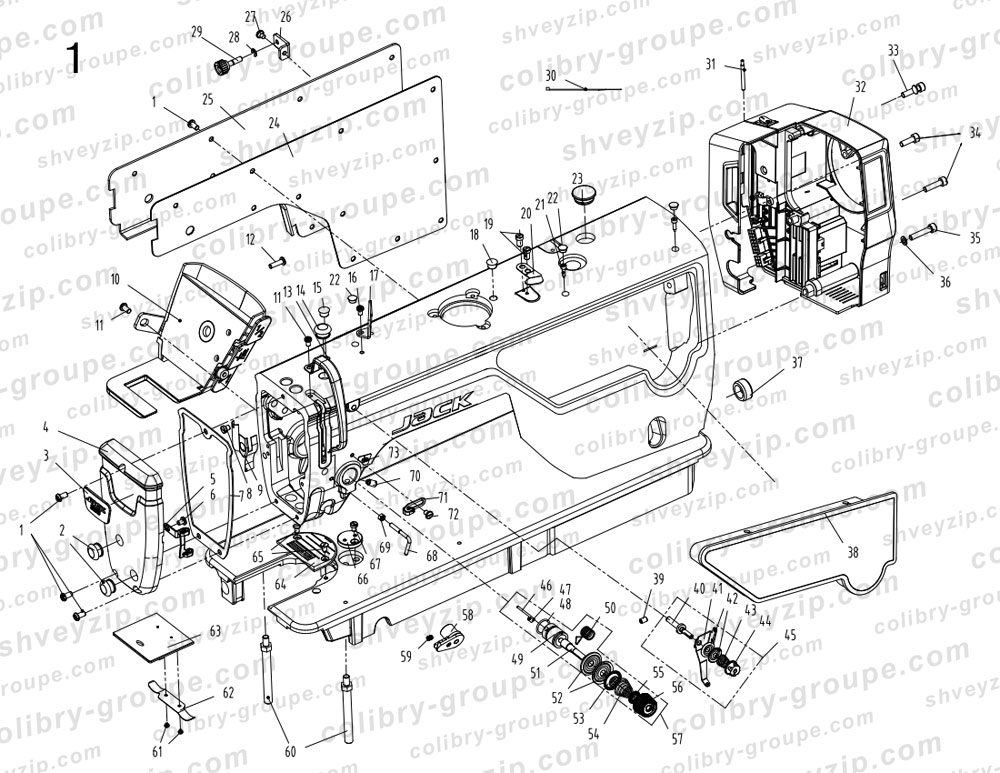

1. Корпус машины и другие компоненты
Для схемы кликните по ней два раза или
| 1 |
101S11001
Винт SM3/16"×28 L=9 Screw SM3/16"×28 L=9 |
14 | |||
| 2 |
10122003
Резиновая пробка Rubber plug |
2 | |||
| 3 |
115037001
Шильдик производителя Head card |
1 | |||
| 4 |
930000262
Фронтальная крышка в сборе Face plate asm |
1 | |||
| 5 |
13813005
Нитенаправитель левый Thread guide left |
1 | |||
| 6 |
101S11007
Винт SM11/64"×40 L=6 Screw SM11/64"×40 L=6 |
1 | |||
| 7 |
115022002
Прокладка фронтальной крышки Face plate gasket |
1 | |||
| 8 |
101S11027
Винт SM1/8"×44 L=3.4 Screw SM1/8"×44 L=3.4 |
1 | |||
| 9 |
113812019
Масляный экран передний в сборе Face oil shield asm. |
1 | |||
| 9 |
11412082
Масляный экран передний в сборе (H) Face oil shield asm. (H) |
1 | |||
| 10 |
11503002900
Блок с тремя переключателями Three switch components |
1 | |||
| 11 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
2 | |||
| 12 |
101S11026
Винт SM15/64"×28 L=9 Screw SM15/64"×28 L=9 |
1 | |||
| 13 |
13812018
Ограждение нитепритягивателя Thread take-up lever cover |
1 | |||
| 14 |
10122004
Резиновая пробка Rubber plug |
1 | |||
| 15 |
10122005
Резиновая пробка Rubber plug |
1 | |||
| 16 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 17 |
13512004
Нитенаправитель с 3 отверстиями 3-hole thread guide |
1 | |||
| 18 |
10122005
Резиновая пробка Rubber plug |
1 | |||
| 19 |
114S11015
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
2 | |||
| 20 |
11419001
Нож Knife |
1 | |||
| 21 |
138S05001
Винт Screw |
2 | |||
| 22 |
13822001
Резиновая пробка Rubber plug |
3 | |||
| 23 |
20722002
Масляная уплотнительная шайба Oil sealing washer |
1 | |||
| 24 |
115022001
Прокладка боковой крышки Side plate gasket |
1 | |||
| 25 |
930000263
Боковая крышка Side plate |
1 | |||
| 26 |
13812109
Фиксирующая пластина Fixed plate |
1 | |||
| 27 |
S04010
Винт M4×5.5 Screw M4×5.5 |
1 | |||
| 28 |
H05002
Стопорное кольцо 3 Circlip 3 |
1 | |||
| 29 |
138S30007
Винт Screw |
1 | |||
| 30 |
113811004
Кабельная лента Cable band |
4 | |||
| 31 |
115026002
Запор Pin |
1 | |||
| 32 |
11503011800
Блок управления Electronic components |
1 | |||
| 33 |
1150NS10004
Винт Screw |
1 | |||
| 34 |
114S13001
M5×20 Винт M5×20 Screw |
2 | |||
| 35 |
114S30001
M5×25 Винт M5×25 Screw |
1 | |||
| 36 |
W01009
GB/T97.1-1985 Прокладка 5 GB/T97.1-1985 Washer 5 |
1 | |||
| 37 |
114022002
Резиновая пробка Rubber plug |
1 | |||
| 38 |
11503011900
Панель управления (Q) Control panel (Q) |
1 | |||
| 39 |
138S08006
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 40 |
13810008
Ось регулятора натяжения нити Thread tension post |
1 | |||
| 41 |
13812066
Ограничительная пластина регулятора натяжения нити Thread tension guide plate |
1 | |||
| 42 |
14112017
Пластина регулятора натяжения нити Thread tension disk |
2 | |||
| 43 |
11227001
Пружина регулятора натяжения нити Thread tension spring |
1 | |||
| 44 |
141S16019
Гайка регулятора натяжения нити Thread tension nut |
1 | |||
| 45 |
1411300400
Регулятор натяжения нити в сборе Thread tension asm. |
1 | |||
| 46 |
11326012
Штифт для ослабления натяжения нитки Tension release pin |
1 | |||
| 47 |
101S15005
Винт SM9/64"×40 L=5.5 Screw SM9/64"×40 L=5.5 |
1 | |||
| 48 |
10122014
Резиновая пробка Rubber ring |
1 | |||
| 49 |
10103011
Втулка регулятора натяжения нити Thread tension base |
1 | |||
| 50 |
10127001
Пружина захвата нити Thread take-up spring |
1 | |||
| 50 |
10127031
Пружина захвата нити (-H) Thread take-up spring (-H) |
1 | |||
| 51 |
141S30001
Ось регулятора натяжения нити Thread tension post |
1 | |||
| 52 |
14112015
Пластина регулятора натяжения нити Thread tension disk |
2 | |||
| 53 |
14112016
Дисковый стопор Disk stopper |
1 | |||
| 54 |
114127004
Пружина регулятора натяжения нити Thread tension spring |
1 | |||
| 54 |
11427050
Пружина регулятора натяжения нити A (-H) Thread tension spring A (-H) |
1 | |||
| 55 |
10112007
Стопор вращения диска регулятора натяжения нити Thread disk rotating stopper |
1 | |||
| 56 |
115011017
Гайка регулятора натяжения нити Thread tension nut |
1 | |||
| 57 |
11501300400
Регулятор натяжения нити в сборе Thread tension asm. |
1 | |||
| 57 |
11501300500
Регулятор натяжения нити в сборе (-H) Thread tension asm. (-H) |
1 | |||
| 58 |
11493000300
Электронное устройство фиксатора нити Nest less e-device |
1 | |||
| 59 |
207S14007
GB/T80 Винт M4×6 GB/T80 Screw M4×6 |
1 | |||
| 60 |
140S12001
Винт-опора головки Machine head stud |
2 | |||
| 61 |
101S11019
Задвижная пластина Slide plate |
2 | |||
| 62 |
10127009
Пружина на задвижную пластину Slide plate spring |
1 | |||
| 63 |
10115002
Винт SM3/32"×56 L=2 Screw SM3/32"×56 L=2 |
1 | |||
| 64 |
11414006
Игольная пластина Needle plate |
1 | |||
| 64 |
11315001
Игольная пластина (-H) Needle plate (-H) |
1 | |||
| 64 |
0815001
Игольная пластина (-7) Needle plate (-7) |
1 | |||
| 65 |
104S17002
Винт SM11/64"×40 Screw SM11/64"×40 |
2 | |||
| 66 |
13812019
Вставка круглая Ruler stop seat |
1 | |||
| 67 |
101S11002
Винт SM11/64"×40 L=5.5 Screw SM11/64"×40 L=5.5 |
1 | |||
| 68 |
14313001
Нитенаправитель Thread guide |
1 | |||
| 69 |
141S16014
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 70 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 71 |
10113004
Нитенаправитель правый Thread guide right |
1 | |||
| 72 |
101S11007
Винт SM11/64"×40 L=6 Screw SM11/64"×40 L=6 |
1 | |||
| 73 |
115037011
Зажим Clip identification |
1 | |||
