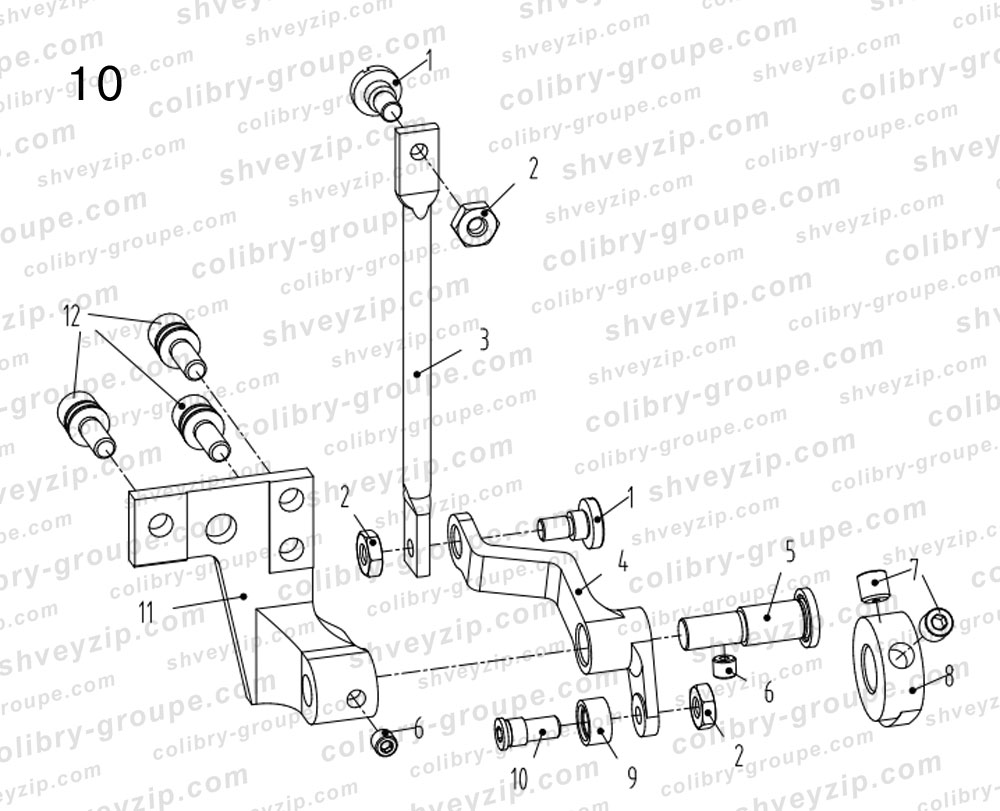

10. Компоненты автоматического подъёма лапки
Для схемы кликните по ней два раза или
| 1 |
1150NS20001
Винт Presser foot lifter screw |
2 | |||
| 2 |
136S17005
Гайка Roller nut |
3 | |||
| 3 |
115412001
Тяга Automatic presser foot lifter |
1 | |||
| 4 |
115404002
Кривошип для подъёма лапки Driving crank of presser foot |
1 | |||
| 5 |
115426002
Палец кривошипа Lifting presser foot to drive crank pin |
1 | |||
| 6 |
S10014
Винт M5 L=4 Screw M5 L=4 |
2 | |||
| 7 |
S10118
Винт M6×0.75×6 Screw M6×0.75×6 |
2 | |||
| 8 |
115410002
Кулачок Presser foot cam |
1 | |||
| 9 |
13609002
Ролик Roller |
1 | |||
| 10 |
136S20003
Винт (ось) ролика Roller screw |
1 | |||
| 11 |
115401001
Скоба механизма подъёма лапки Crank bracket for presser foot lifting |
1 | |||
| 12 |
1150NS13002
Винт SM3/16"×28 L=10 Screw SM3/16"×28 L=10 |
3 | |||
