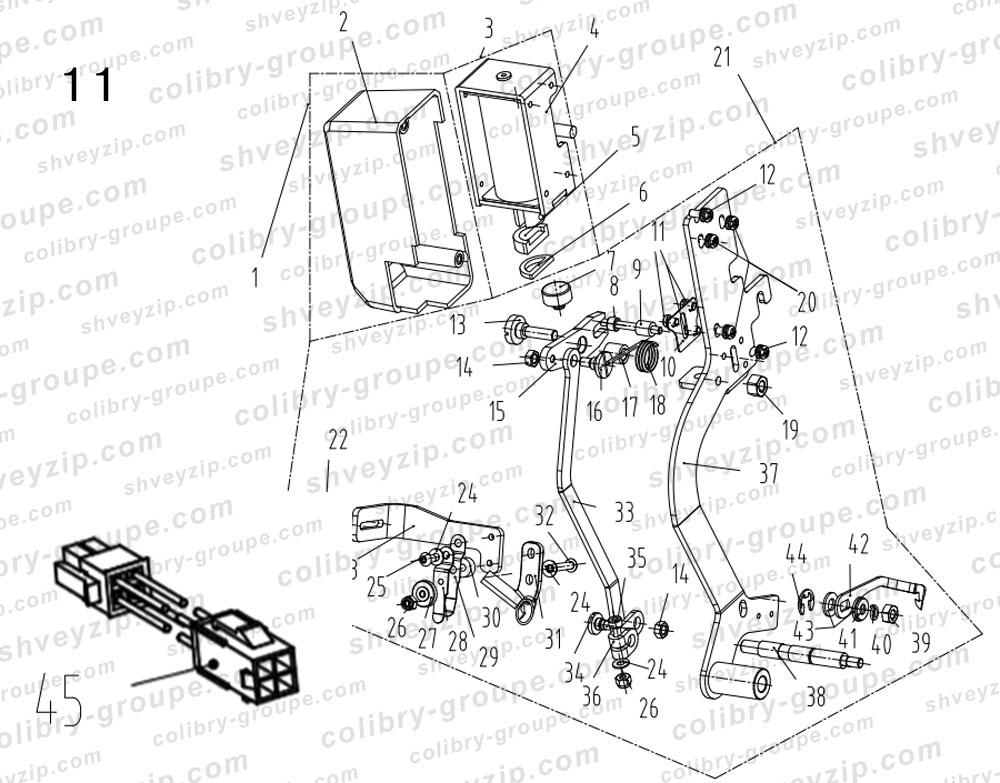

11. Компоненты предотвращения скопление нитей и образования узлов
Для схемы кликните по ней два раза или
| 1 |
11501203900
Устройство укладки нити в сборе Wire laying device asm |
1 | |||
| 2 |
14411003
Втулка Shell |
1 | |||
| 3 |
11503004300
Компоненты электромагнита в сборе Dial the line electromagnet components asm |
1 | |||
| 4 |
11503004300
Электромагнит Dial the line electromagnet |
1 | |||
| 5 |
14022026
Резиновый упор Rubber mat |
1 | |||
| 6 |
14028020
Буферная прокладка Buffer gasket |
1 | |||
| 7 |
14022027
Резиновая прокладка Rubber pad |
1 | |||
| 8 |
14008001
Втулка The sliding sleeve |
1 | |||
| 9 |
115026014
Регулировочный штифт Dial the line drive pin |
1 | |||
| 10 |
115028002
Блок Block piece |
1 | |||
| 11 |
201S11005
Винт в сборе Screw asm |
3 | |||
| 12 |
S15011
Винт в сборе M3 L=8 Screw asm M3 L=8 |
2 | |||
| 13 |
140S20020
Винт Dial the line drive board shaft screw |
1 | |||
| 14 |
140S16007
Гайка Dial the line connecting rod shaft nut |
2 | |||
| 15 |
14012024
Пластина Dial the line drive board |
1 | |||
| 16 |
140S20021
Винт Dial the line connecting rod shaft screw |
1 | |||
| 17 |
14003008
Втулка Reset the bushing |
1 | |||
| 18 |
14027020
Пружина сброса Reset spring |
1 | |||
| 19 |
140S16008
Гайка Dial the line shaft drive plate a nut |
1 | |||
| 20 |
S15010
Винт в сборе M3 L=6 Screw asm M3 L=6 |
3 | |||
| 21 |
11501203800
Кронштейн с насадкой в сборе Hook bracket asm (including suction nozzle) |
1 | |||
| 22 |
S15010
Винт в сборе M3 L=6 Screw asm M3 L=6 |
2 | |||
| 23 |
14012021
Пластина Tablet bracket |
1 | |||
| 24 |
W01099
Прокладка 3 Washer 3 |
2 | |||
| 25 |
S17885
Винт M3 L=6 Screw M3 L=6 |
1 | |||
| 26 |
N08004
Гайка M3 Nut M3 |
1 | |||
| 27 |
N06013
Knurl nut M3 Knurl nut M3 |
1 | |||
| 28 |
14013011
Tablet Tablet |
1 | |||
| 29 |
14013010
Скользящая пластина Sliding tablet |
1 | |||
| 30 |
14022025
Резиновая пробка Rubber ring |
1 | |||
| 31 |
14011005
Всасывающая насадка Suction nozzle |
1 | |||
| 32 |
S17886
Винт M3 L=16 Screw M3 L=16 |
1 | |||
| 33 |
115012035
Соединительный рычаг с регулировкой Dial the line connecting rod |
1 | |||
| 34 |
1141NS20002
Винт Dial the line connecting rod shaft screw |
1 | |||
| 35 |
S05973
Винт M3 L=14 Screw M3 L=14 |
1 | |||
| 36 |
14012023
Соединительная пластина Line drive connecting rod |
1 | |||
| 37 |
11501203400
Кронштейн электромагнита Dial the line electromagnet stent components |
1 | |||
| 38 |
14002008
Вал Line drive shaft |
1 | |||
| 39 |
N01110
Гайка M4 Nut M4 |
1 | |||
| 40 |
W02018
Прокладка пружины 4×0.8 Spring washer 4×0.8 |
1 | |||
| 41 |
W01097
Прокладка 4 Washer 4 |
1 | |||
| 42 |
14013009
Отводчик нити Wire hook |
1 | |||
| 43 |
W01098
Прокладка 5×1 Washer 5×1 |
2 | |||
| 44 |
11329020
Кольцо стопорное 5 Open ring 5 |
1 | |||
| 45 |
115011009
Адаптер всасывающего устройства Suction device adapter |
1 | |||
