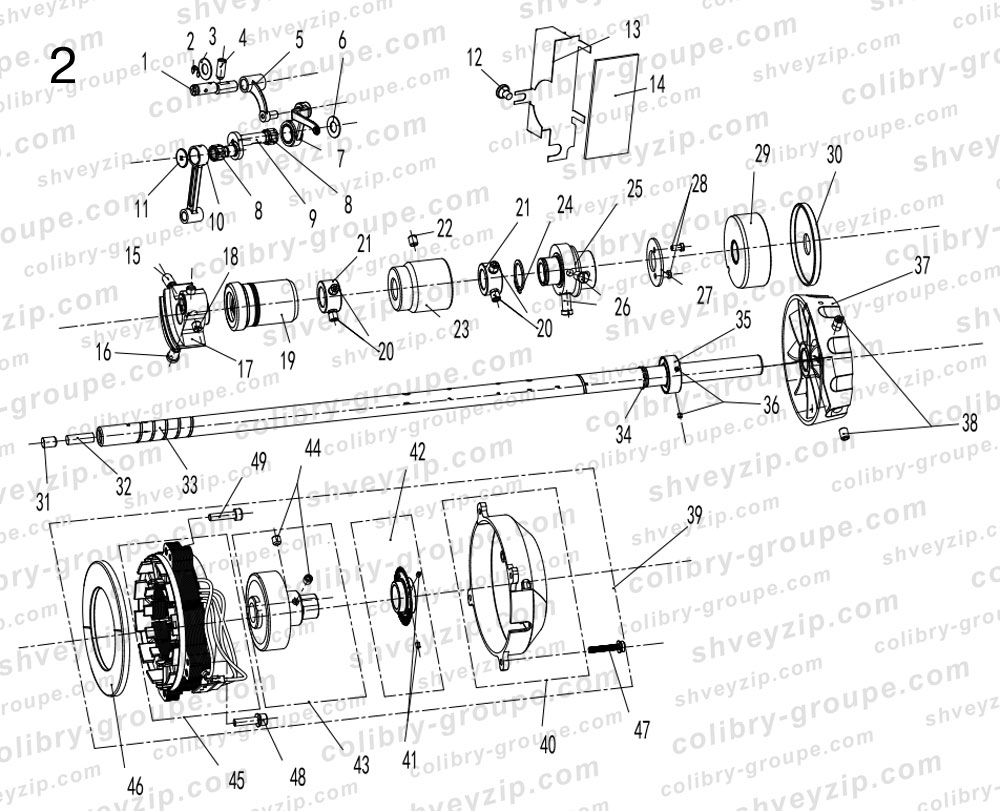

2. Компоненты для крепления главного вала и протяжки ниток
Для схемы кликните по ней два раза или
| 1 |
115026015
Шпилька шатуна нитепритягивателя Thread take-up connecting rod pin |
1 | |||
| 1 |
10126001
Шпилька шатуна нитепритягивателя (-H/-7) Thread take-up connecting rod pin (-H/-7) |
1 | |||
| 2 |
H05013
GB/T 896-19866 Стопорное кольцо 6 (-H-M) GB/T 896-19866 Snap ring 6 (-H-M) |
1 | |||
| 3 |
11328010
Прокладка (-H-M) Washer (-H-M) |
1 | |||
| 4 |
101S15001
Винт SM15/64"×28 L=15 Screw SM15/64"×28 L=15 |
1 | |||
| 5 |
11305010
Тяга нитепритягивателя Thread take-up connecting rod |
1 | |||
| 5 |
10105001
Тяга нитепритягивателя (-H/-7) Thread take-up connecting rod (-H/-7) |
1 | |||
| 6 |
10112003
Защитная пластина кривошипа игловодителя Needle bar crank protecting plate |
1 | |||
| 7 |
11503800200
Рычаг нитепритягивателя в сборе Thread take-up lever asm. |
1 | |||
| 7 |
1133800200
Рычаг нитепритягивателя в сборе (-H) Thread take-up lever asm. (-H) |
1 | |||
| 7 |
1013800100
Рычаг нитепритягивателя в сборе (-7) Thread take-up lever asm. (-7) |
1 | |||
| 8 |
10124001
Подшипник иглы Needle bearing |
2 | |||
| 9 |
115004007
Кривошип нитепритягивателя Thread take-up crank |
1 | |||
| 9 |
1011000400
Кривошип нитепритягивателя (-H) Thread take-up crank (-H) |
1 | |||
| 9 |
11310012
Кривошип нитепритягивателя (-7) Thread take-up crank (-7) |
1 | |||
| 10 |
10105002
Соединительный стержень игловодителя Needle bar connecting rod |
1 | |||
| 11 |
101S17001
Винт Screw |
1 | |||
| 12 |
141S11002
Винт SM3/16×28 Screw SM3/16×28 |
1 | |||
| 13 |
115012007
Масляная защита Oil shield |
1 | |||
| 14 |
14123001
Масляной фетр из хлопка Oil cotton |
1 | |||
| 15 |
101S15004
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 16 |
101S11003
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 17 |
113804014
Кривошип игловодителя Needle bar crank |
1 | |||
| 17 |
11404035
Кривошип игловодителя (-H) Needle bar crank (-H) |
1 | |||
| 18 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 19 |
1410300200
Главный вал Main shaft bushing front |
1 | |||
| 20 |
101S14001
Винт Screw |
4 | |||
| 21 |
10108001
Средняя втулка главного вала Main shaft thrust collar |
2 | |||
| 22 |
101S15006
Винт SM15/64"×28 L=7 Screw SM15/64"×28 L=7 |
1 | |||
| 23 |
12203002
Передняя втулка главного вала Main shaft bushing mid |
1 | |||
| 24 |
H03002
Стопорное кольцо 20 Snap ring 20 |
1 | |||
| 25 |
115010005
Эксцентриковый кулачок подачи Feed eccentric cam |
1 | |||
| 25 |
400811
Эксцентриковый кулачок подачи (-H) Feed eccentric cam (-H) |
1 | |||
| 26 |
101S11013
Винт SM1/4"×40 L=13 Screw SM1/4"×40 L=13 |
2 | |||
| 27 |
10112017
Защитная пластина Cover plate |
1 | |||
| 27 |
10812002
Защитная пластина (-H) Cover plate (-H) |
1 | |||
| 28 |
1150NS11001
Винт SM9/64"×40 L=7 Screw SM9/64"×40 L=7 |
2 | |||
| 29 |
13803002
Крышка заднего вала The rear axle sleeve |
1 | |||
| 30 |
10122105
Масляный уплотнитель Oil seal |
1 | |||
| 31 |
10122012
Резиновая пробка Rubber plug |
1 | |||
| 32 |
14123006
Войлочная заглушка верхнего вала |
1 | |||
| 33 |
115002013
Упорное кольцо главного вала Main shaft |
1 | |||
| 34 |
H03001
GB/T894.1-1986 Стопорное кольцо 15 GB/T894.1-1986 Snap ring 15 |
1 | |||
| 35 |
115008001
Пылезащитное кольцо двигателя Motor dust jacket |
1 | |||
| 36 |
S10005
GB/T80-1985 Винт M3×3 GB/T80-1985 Screw M3×3 |
2 | |||
| 37 |
302830
Шкив Handwheel |
1 | |||
| 38 |
S10009
Винт Screw |
2 | |||
| 39 |
115033015
Мотор Motor |
1 | |||
| 40 |
95111049
Крышка мотора в сборе Motor cover asm |
1 | |||
| 41 |
S09022
Винт M3 L=4 Screw M3 L=4 |
2 | |||
| 42 |
95100116
Датчик-решётка двигателя в сборе (A2) Motor grating sensor asm (A2) |
1 | |||
| 43 |
195100324
Ротор мотора Motor rotor |
1 | |||
| 44 |
S09113
Винт M6 L=6 Screw M6 L=6 |
2 | |||
| 45 |
195100323
Статор мотора неподвижный Motor stator |
1 | |||
| 46 |
95211058
Изоляционный экран двигателя Motor insulation shield |
1 | |||
| 47 |
951S15016
Винт в сборе M4 L=28 Screw asm M4 L=28 |
4 | |||
| 48 |
951S15010
Винт M5 L=20 Screw M5 L=20 |
3 | |||
| 49 |
114S13001
Винт M5 L=20 Screw M5 L=20 |
1 | |||
