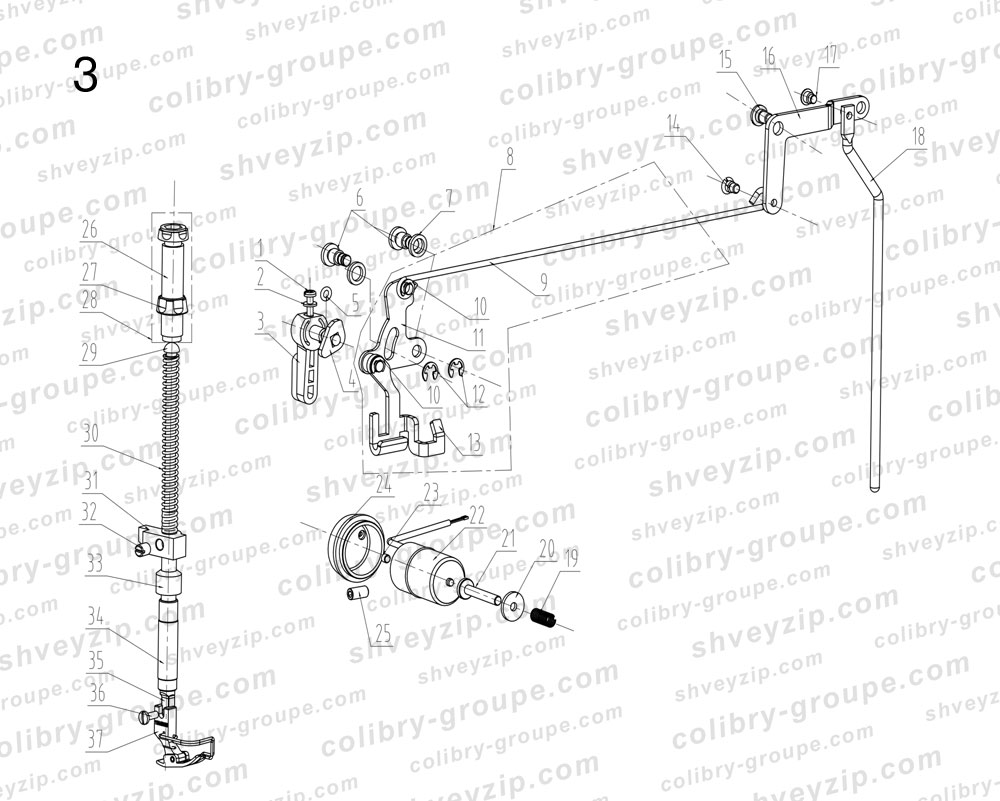

3. Компоненты узла автоматического подъёма лапки
Для схемы кликните по ней два раза или
| 1 |
101S11010
Винт SM9/64"×40 L=11 Screw SM9/64"×40 L=11 |
1 | |||
| 2 |
10128002
Прокладка Washer |
1 | |||
| 3 |
13811029
Ручка ручного подъёма лапки Hand lifter |
1 | |||
| 4 |
1411000200
Рычаг ручного подъёма лапки в сборе Hand lifter cam asm. |
1 | |||
| 5 |
O01004
Резиновая пробка Rubber ring |
1 | |||
| 6 |
101S20001
Винт Screw |
2 | |||
| 7 |
10128015
Прокладка (-H) Washer (-H) |
2 | |||
| 8 |
11501203000
Рычаг коленоподъёмника в сборе Knee lifter lever asm |
1 | |||
| 9 |
14312012
Тяга коленоподъёмника Knee lifter pull rod |
1 | |||
| 10 |
H05003
GB/T896-1986 Стопорное кольцо GB/T896-1986 Snap ring |
2 | |||
| 11 |
1411201100
Пластина рычага подъёма Lift front lever component |
1 | |||
| 12 |
11329020
Стопорное кольцо 5 Snap ring 5 |
2 | |||
| 13 |
114112028
Пластина подъёма Lifting plate |
1 | |||
| 14 |
101S20004
Винт шарнира SM3/16"×32 Hinge screw SM3/16"×32 |
1 | |||
| 15 |
101S20003
Винт шарнира SM15/64"×28 Hinge screw SM15/64"×28 |
1 | |||
| 16 |
115012050
Задний рычаг Knee lifter back lever |
1 | |||
| 17 |
144S20003
Винт шарнира SM3/16"×32 Hinge screw SM3/16"×32 |
1 | |||
| 18 |
115012043
Шатун подъёмника Knee lifter connecting rod |
1 | |||
| 19 |
10127003
Пружина Spring |
1 | |||
| 20 |
10128001
Прокладка Washer |
1 | |||
| 21 |
114126003
Опорный штифт Thread release supporting pin |
1 | |||
| 22 |
11503011500
Соленоид Solenoid |
1 | |||
| 23 |
12922015
Заглушка Spout plug |
1 | |||
| 24 |
115022012
Масляный уплотнитель Oil seal |
1 | |||
| 25 |
113S14010
Левый штифт screw Left pin screw |
1 | |||
| 26 |
113811018
Винт регулировки давления лапки Press regulating screw |
1 | |||
| 26 |
1138NS30003
Винт регулировки давления лапки (-H) Press regulating screw (-H) |
1 | |||
| 27 |
13811028
Гайка регулировки давленя лапки Press regulating nut |
1 | |||
| 27 |
1138NS16005
Гайка регулировки давленя лапки (-H) Press regulating nut (-H) |
1 | |||
| 28 |
11381101800
Винт с гайкой регулировки давления лапки в сборе Presser regulating screw nut asm. |
1 | |||
| 29 |
10102003
Направляющая планка регулировки давления Press regulating guide bar |
1 | |||
| 30 |
113827010
Пружина регулировки давления Press regulating spring |
1 | |||
| 30 |
10127024
Пружина регулировки давления (-H) Press regulating spring (-H) |
1 | |||
| 31 |
13809030
Направляющий кронштейн прижимной планки Presser bar guide bracket |
1 | |||
| 32 |
101S15007
Винт SM1/4"×40 L=8 Screw SM1/4"×40 L=8 |
1 | |||
| 33 |
10122112
Маслосъемная крышка стержня лапки Pressure bar oil cover |
1 | |||
| 34 |
113803007
Нижняя втулка стержня лапки Presser bar bushing, lower |
1 | |||
| 35 |
113802009
Стержень лапки Presser bar |
1 | |||
| 36 |
101S11009
Винт SM9/64"×40 L=10.5 Screw SM9/64"×40 L=10.5 |
1 | |||
| 37 |
1131600600
Нажимная лапка в сборе Presser foot asm |
1 | |||
| 37 |
1131600300
Нажимная лапка в сборе (-H) Presser foot asm (-H) |
1 | |||
