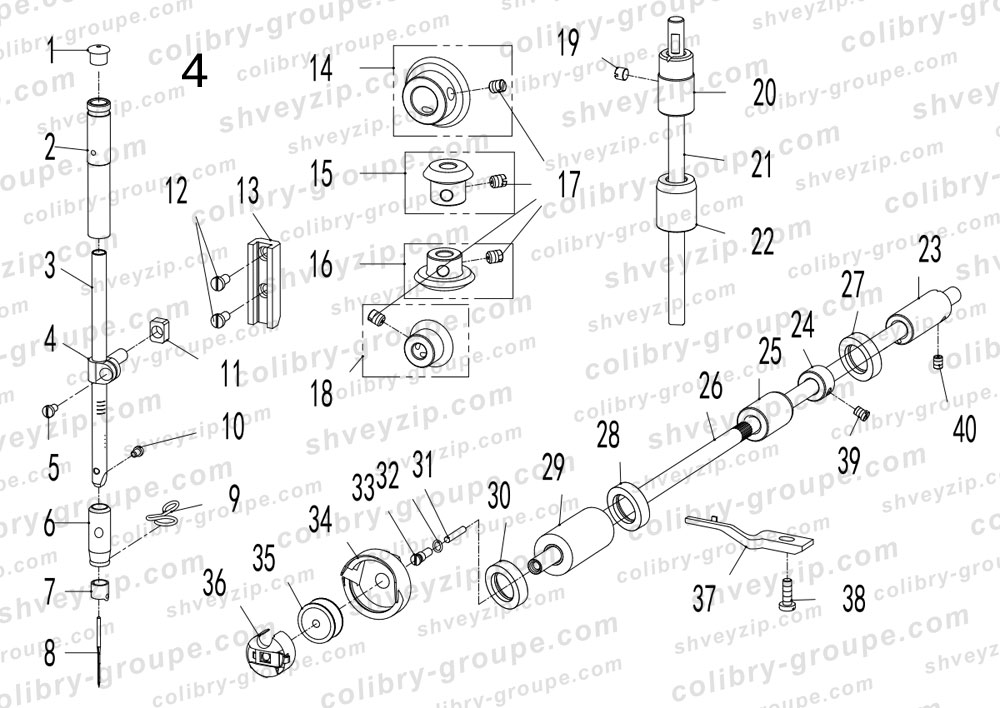

4. Компоненты привода игловодителя и челнока
Для схемы кликните по ней два раза или
| 1 |
10122013
Резиновая пробка Rubber plug |
1 | |||
| 2 |
14103009
Верхняя втулка игловодителя Needle bar bushing upper |
1 | |||
| 2 |
10103009
Верхняя втулка игловодителя (-H) Needle bar bushing upper (-H) |
1 | |||
| 3 |
11402034
Игловодитель Needle bar |
1 | |||
| 3 |
10102021
Игловодитель (-H) Needle bar (-H) |
1 | |||
| 4 |
10138002
Соединительный стержень игловодителя Needle bar connecting rod |
1 | |||
| 5 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
1 | |||
| 6 |
10103010
Нижняя втулка игловодителя Needle bar bushing lower |
1 | |||
| 6 |
11303023
Нижняя втулка игловодителя (-H) Needle bar bushing lower (-H) |
1 | |||
| 7 |
10113002
Направляющая нити игловодителя Needle bar thread guide |
1 | |||
| 7 |
11412063
Направляющая нити игловодителя (-H) Needle bar thread guide (-H) |
1 | |||
| 8 |
10117001
Игла DB×1#14 Needle DB×1#14 |
1 | |||
| 8 |
10117002
Игла DP×5#21 (-H) Needle DP×5#21 (-H) |
1 | |||
| 9 |
10413001
Нитенаправитель нижней втулки игловодителя Lower bushing thread guide |
1 | |||
| 9 |
10113009
Нитенаправитель нижней втулки игловодителя (-H) Lower bushing thread guide (-H) |
1 | |||
| 10 |
104S11006
Винт SM1/8"×44 L=4.5 Screw SM1/8"×44 L=4.5 |
1 | |||
| 11 |
10109001
Ползунок Slide block |
1 | |||
| 12 |
101S11008
Винт SM11/64"×40 L=8 Screw SM11/64"×40 L=8 |
2 | |||
| 13 |
10109002
Направляющая игловодителя Needle bar guide |
1 | |||
| 14 |
10425004
Конусная передача верхнего вала Upper shaft bevel gear |
1 | |||
| 15 |
10425003
Верхняя малая конусная шестерня верхнего вала в сборе Upper small bevel gear asm |
1 | |||
| 16 |
10425002
Нижняя большая конусная шестерня в сборе Lower large bevel gear asm |
1 | |||
| 17 |
101S15014
Винт SM1/4"×40 L=7 Screw SM1/4"×40 L=7 |
8 | |||
| 18 |
10425001
Конусная передача приводного вала челнока Hook drive shaft bevel gear |
1 | |||
| 19 |
113S11036
Винт SM15/64"×28 L=4.7 Screw SM15/64"×28 L=4.7 |
1 | |||
| 20 |
113803012
Верхняя втулка вертикального вала Upright shaft bushing upper |
1 | |||
| 21 |
115002008
Вертикальный вал Upright shaft |
1 | |||
| 22 |
113803004
Нижняя втулка вертикального вала Upright shaft bushing lower |
1 | |||
| 23 |
115003007
Задняя втулка вала челнока Hook driving shaft bushing back |
1 | |||
| 24 |
115008002
Стопорное кольцо вала челнока Hook driving shaft snap ring |
1 | |||
| 25 |
115003008
Средняя втулка нижнего вала Lower shaft middle bushing |
1 | |||
| 26 |
115002019
Вал челнока Hook driving shaft |
1 | |||
| 27 |
11522001
Масляный уплотнитель 12 Oil seal 12 |
1 | |||
| 28 |
114122004
Масляный уплотнитель Oil seal |
1 | |||
| 29 |
14003001
Передняя втулка челночного вала Hook driving shaft bushing front |
1 | |||
| 30 |
115222012
Масляный уплотнитель Oil seal |
1 | |||
| 31 |
13823001
Масляный фитиль Oil wick |
1 | |||
| 32 |
141822002
Резиновая пробка 3.6×0.8 Rubber ring 3.6×0.8 |
1 | |||
| 33 |
101S30005
Винт регулировки Set screw |
1 | |||
| 34 |
11418003
Челнок в сборе (Hirose) Hook asm (Hirose) |
1 | |||
| 34 |
11418004
Челнок в сборе (Hirose)(-H) Hook asm (Hirose)(-H) |
1 | |||
| 35 |
10118003
Шпуля Bobbin |
1 | |||
| 36 |
11218504
Шпульный колпачок в сборе Bobbin case asm. |
1 | |||
| 37 |
10112016
Палец установочный Finger postioner |
1 | |||
| 37 |
10112032
Палец установочный (-H) Finger postioner (-H) |
1 | |||
| 38 |
116S11005
Винт SM11/64"×40 L=13 Screw SM11/64"×40 L=13 |
1 | |||
| 39 |
101S11012
Винт SM11/64"×40 L=4.8 Screw SM11/64"×40 L=4.8 |
2 | |||
| 40 |
113S14020
Винт SM11/64"×40 L=6 Screw SM11/64"×40 L=6 |
1 | |||
