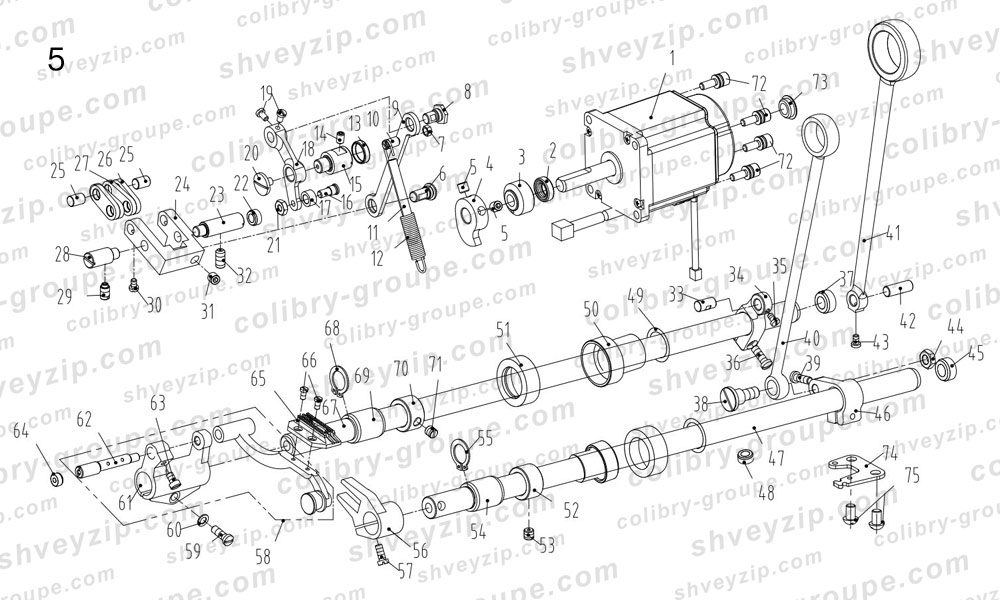

5. Компоненты механизма продвижения
Для схемы кликните по ней два раза или
| 1 |
115033013
Шаговый двигатель Stepper motor |
1 | |||
| 2 |
114922002
Сальник вала шагового двигателя Φ10×Φ16×5 Stepper motor bushing oil seal Φ10×Φ16×5 |
1 | |||
| 3 |
115003002
Втулка шагового двигателя Stepper motor bushing |
1 | |||
| 4 |
115410003
Кулачок для шага иглы Needle pitch cam |
1 | |||
| 5 |
S10118
Винт M6 L=6 Screw M6 L=6 |
2 | |||
| 6 |
114926001
Штифт кривошипа Needl gage crank pin |
1 | |||
| 7 |
114S16004
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 8 |
115426001
Штифт кривошипа Needl gage crank pin |
1 | |||
| 9 |
115405001
Регулировочная тяга для шага иглы Needle pitch adjusting link |
1 | |||
| 10 |
114S30007
Винт для крепления пружины Spring mounting screw |
1 | |||
| 11 |
11321005
Трубка Tubing |
1 | |||
| 12 |
115027008
Пружина регулировки шага иглы (-5,-H) Pitch reset spring (-5,-H) |
1 | |||
| 12 |
115427003
Пружина регулировки шага иглы(-7) Pitch reset spring(-7) |
1 | |||
| 13 |
20628023
Масляный сальник приводного вала Feed shaft oil seal |
1 | |||
| 14 |
113S14010
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 15 |
115426003
Опорный штифт кривошипа Pitch crank support pin |
1 | |||
| 16 |
136S20003
Винт (ось) ролика Roller screw |
1 | |||
| 17 |
13609002
Ролик Roller |
1 | |||
| 18 |
115404003
Штифт кривошипа Needl gage crank pin |
1 | |||
| 19 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
2 | |||
| 20 |
101S11023
Концевой винт вала регулятора подачи Feed regulator shaft end screw |
1 | |||
| 21 |
136S17005
Гайка Roller nut |
1 | |||
| 22 |
14022015
Резиновая пробка 11.5 Rubber plug 11.5 |
1 | |||
| 23 |
10126010
Правый штифт Right pin |
1 | |||
| 24 |
114901001
Корпус для подающих пластин Feed shaking plate |
1 | |||
| 25 |
10126007
Соединительный штифт Connecting pin |
2 | |||
| 26 |
11412022
Короткая подающая пластина Feed short shaking plate |
2 | |||
| 26 |
13809007
Короткая подающая пластина (-H) Feed short shaking plate (-H) |
2 | |||
| 26 |
11412022
Короткая подающая пластина (-7) Feed short shaking plate (-7) |
2 | |||
| 27 |
13809008
Длинная подающая пластина Feed long shaking plate |
2 | |||
| 28 |
10126009
Левый штифт Left pin |
1 | |||
| 29 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 30 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
2 | |||
| 30 |
114S11015
Винт SM9/64"×40 L=6 (-H) Screw SM9/64"×40 L=6 (-H) |
2 | |||
| 31 |
101S14001
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
1 | |||
| 32 |
113S14010
Винт SM15/64"×28 L=12 Screw SM15/64"×28 L=12 |
1 | |||
| 33 |
10126011
Шатунный палец подающего коромысла Feed rocker crank pin |
1 | |||
| 34 |
10104002
Кривошип вала подачи Feed rocker shaft crank |
1 | |||
| 35 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
1 | |||
| 36 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 37 |
114022002
Заглушка заднего отверстия оси подачи для подъема рейки |
1 | |||
| 38 |
101S20005
Винт шарнира SM9/32"×28 Hinge screw SM9/32"×28 |
1 | |||
| 39 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 40 |
115405003
Шатун Connecting rod |
1 | |||
| 41 |
115405002
Шатун вала Rocker shaft connecting rod |
1 | |||
| 41 |
115405004
Шатун вала (-H,-7) Rocker shaft connecting rod (-H,-7) |
1 | |||
| 42 |
10126006
Штифт шатуна Connecting rod pin |
1 | |||
| 43 |
114S11015
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
1 | |||
| 44 |
101S16003
Винт шарнира SM9/32"×28 Hinge screw SM9/32"×28 |
1 | |||
| 45 |
114022002
Заглушка заднего отверстия оси подачи для подъема рейки |
1 | |||
| 46 |
10104004
Кривошип Feed driving shaft crank |
1 | |||
| 47 |
115002016
Приводной вал подачи Feed driving shaft |
1 | |||
| 48 |
14022008
Штекер Plug |
2 | |||
| 49 |
114022001
Резиновая пробка Rubber ring |
2 | |||
| 50 |
14003002
Втулка оси Axle sleeve |
2 | |||
| 51 |
1142200800
Масляный уплотнитель 22 Oil seal 22 |
2 | |||
| 52 |
10108003
Стопорное кольцо вала Feed rocker shaft snap ring |
1 | |||
| 53 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 54 |
10403015
Гильза Bushing |
1 | |||
| 55 |
H03001
GB/T894.1-1986 Стопорное кольцо 15 GB/T894.1-1986 Snap ring 15 |
1 | |||
| 56 |
115004006
Кривошип ведущего вала Driving shaft crank |
1 | |||
| 56 |
113804011
Кривошип ведущего вала (-H, -7) Driving shaft crank (-H, -7) |
1 | |||
| 57 |
1138NS30004
Винт кривошипа ведущего вала Driving shaft crank screw |
1 | |||
| 58 |
11500700200
Механизм подачи рейки в сборе Rack seat assembly |
1 | |||
| 58 |
11380700300
Механизм подачи рейки в сборе (-H, -7) Rack assembly (-H, -7) |
1 | |||
| 59 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 60 |
10128003
Прокладка Washer |
1 | |||
| 61 |
480095
Коромысло подачи Feed bar bed |
1 | |||
| 62 |
10401007
Штифт балки Feed bar pin |
1 | |||
| 63 |
101S11025
Винт SM11/64"×40 L=7 Screw SM11/64"×40 L=7 |
1 | |||
| 64 |
14022003
Заглушка Spout plug |
1 | |||
| 65 |
11414002
Двигатель ткани (зубчатая рейка) Feed dog |
1 | |||
| 65 |
11314001
Двигатель ткани (зубчатая рейка) (-H) Feed dog (-H) |
1 | |||
| 65 |
11414001
Двигатель ткани (зубчатая рейка) (-7) Feed dog (-7) |
1 | |||
| 66 |
101S11018
Винт SM1/8"×44 L=6 Screw SM1/8"×44 L=6 |
2 | |||
| 67 |
115002015
Подающий вал Feed rocker shaft |
1 | |||
| 68 |
H03001
GB/T894.1-1986 Стопорное кольцо 15 GB/T894.1-1986 Snap ring 15 |
1 | |||
| 69 |
115003009
Гильза Bushing |
1 | |||
| 70 |
10108003
Стопорное кольцо вала Feed rocker shaft snap ring |
1 | |||
| 71 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 72 |
1150NS13002
Винт SM3/16"×28 L=15 Screw SM3/16"×28 L=15 |
4 | |||
| 73 |
10122003
Резиновая пробка Rubber plug |
1 | |||
| 74 |
13812081
Пластина для фиксации пружины Spring fixing plate |
1 | |||
| 75 |
101S11026
Винт SM15/64"×28 L=9 Screw SM15/64"×28 L=9 |
2 | |||
