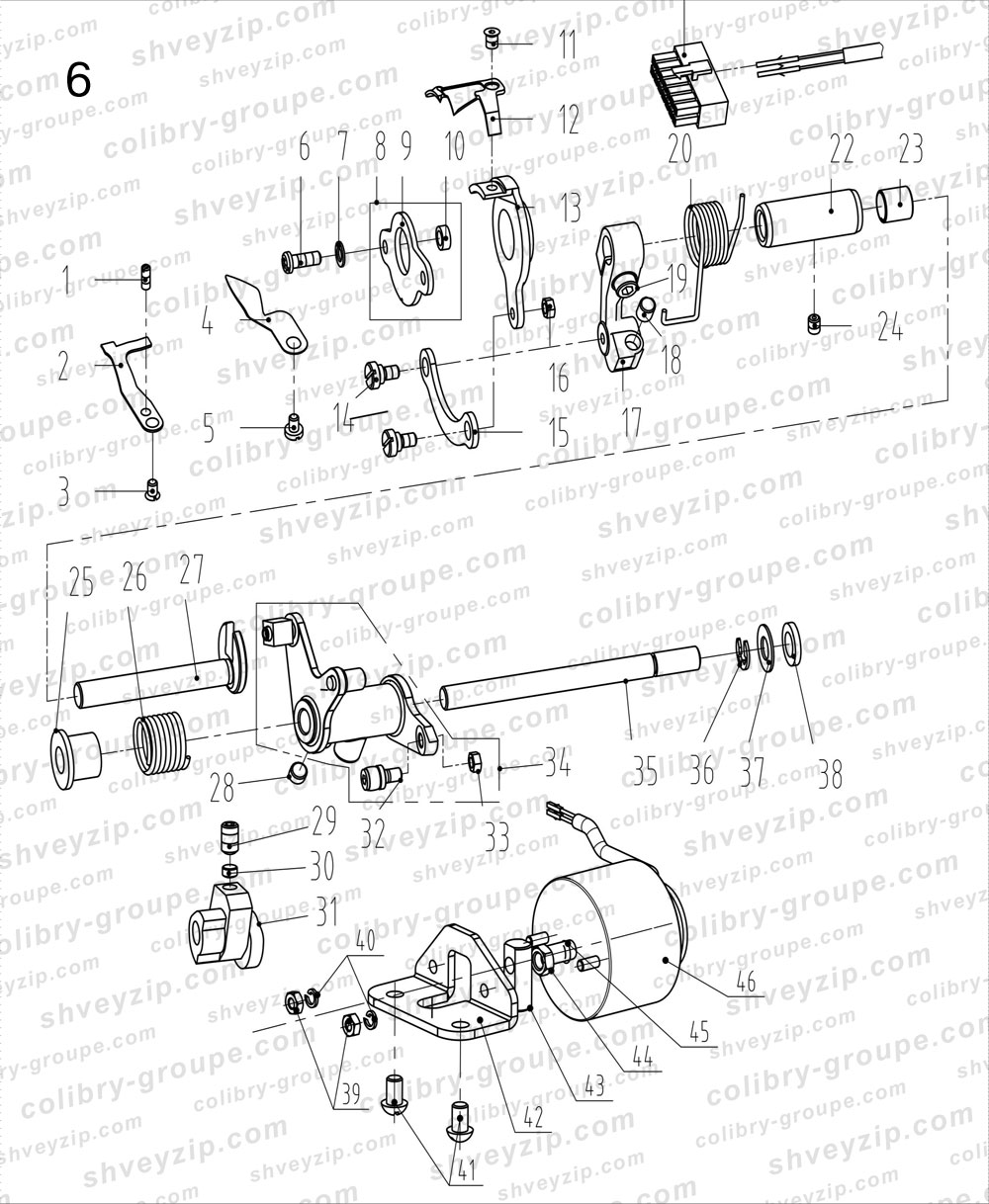

6. Компоненты узла обрезки
Для схемы кликните по ней два раза или
| 1 |
113S15002
Винт SM1/8"×44 L=9.5 Screw SM1/8"×44 L=9.5 |
1 | |||
| 2 |
115019001
Нож Secant knife |
1 | |||
| 3 |
113S17001
Винт SM9/64"×40 Screw SM9/64"×40 |
1 | |||
| 4 |
113813029
Вставка защиты иглы Needle guard patch |
1 | |||
| 5 |
125S11020
Винт SM9/64"×40 L=5.5 Screw SM9/64"×40 L=5.5 |
1 | |||
| 6 |
113S11001
Винт SM11/64"×40 L=12 Screw SM11/64"×40 L=12 |
2 | |||
| 7 |
10128003
Прокладка Washer |
2 | |||
| 8 |
14012004
Прижимная пластина Knife bracket press component |
1 | |||
| 9 |
14012032
Прижимная пластина кронштейна подвижного ножа Eccentric connecting rod |
1 | |||
| 10 |
11303012
Короткая втулка Short bushing |
2 | |||
| 11 |
113S17002
Винт SM11/64"×40 L=4.4 Screw SM11/64"×40 L=4.4 |
2 | |||
| 12 |
14019004
Подвижный нож Motorial knife |
1 | |||
| 12 |
114119002
Подвижный нож (H) Motorial knife (H) |
1 | |||
| 13 |
11307001
Кронштейн ножа Knife bracket |
1 | |||
| 14 |
113S20001
Винт шарнира SM11/64"×40 Hinge screw SM11/64"×40 |
2 | |||
| 15 |
114112013
Шатун Connecting rod |
1 | |||
| 16 |
114S16004
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 17 |
115004004
Рычаг Crank |
1 | |||
| 18 |
115022003
Стопорный блок привода кривошипа Crank driver stopper block |
1 | |||
| 19 |
S05004
Винт M5 L=14 Screw M5 L=14 |
1 | |||
| 20 |
11327001
Пружина Spring |
1 | |||
| 21 |
11230004
Штекер 14 Plug 14 |
1 | |||
| 22 |
11303003
Втулка вала Thread cutting shaft bushing |
1 | |||
| 23 |
11503005
Втулка приводного вала кривошипа Crank drive shaft bushing |
1 | |||
| 24 |
113S14020
Винт SM11/64"×40 L=6 Screw SM11/64"×40 L=6 |
1 | |||
| 25 |
11322002
Заглушка пружины Spring cover |
1 | |||
| 26 |
11327002
Пружина Spring |
1 | |||
| 27 |
14104002
Коленчатый вал Crank shaft |
1 | |||
| 28 |
101S14001
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
1 | |||
| 29 |
116S14005
Винт SM1/4"×40 L=10 Screw SM1/4"×40 L=10 |
2 | |||
| 30 |
113809009
Толкающий стержень Push rod |
2 | |||
| 31 |
11310004
Эксцентрик Cam |
1 | |||
| 32 |
11324001
Вращающийся штифт Roolling pin |
1 | |||
| 33 |
1138NS16001
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 34 |
1130400500
Рычаг привода механизма обрезки нити в сборе Thread trimmer drive asm. |
1 | |||
| 35 |
11302002
Вал Shaft |
1 | |||
| 36 |
H05013
GB/T896-1986 Стопорное кольцо 6 GB/T896-1986 Snap ring 6 |
1 | |||
| 37 |
10112003
Защита противовеса Cunter weight protecting |
1 | |||
| 38 |
11322003
Резиновая прокладка Solenoid cushion rubber |
1 | |||
| 39 |
N01005
Гайка M4 Nut M4 |
2 | |||
| 40 |
W02018
Прокладка 4 Washer 4 |
2 | |||
| 41 |
101S11026
Винт SM15/64"×28 L=9 Screw SM15/64"×28 L=9 |
2 | |||
| 42 |
11312006
Скоба Bracket |
1 | |||
| 43 |
11309001
Штифт соленоида Solenoid pin |
1 | |||
| 44 |
112S16006
Гайка SM1/4"×40 Nut SM1/4"×40 |
1 | |||
| 45 |
113822005
Прокладка Washer |
1 | |||
| 46 |
11463000600
Соленоид для обрезки резьбы в сборе Thread trimmer solenoid asm. |
1 | |||
