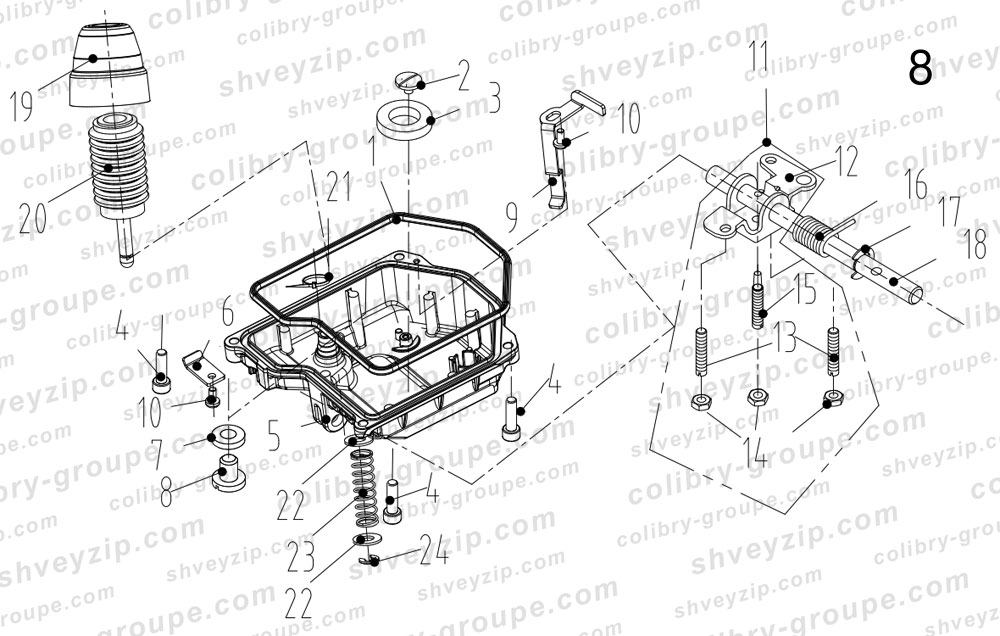

8. Компоненты масляного поддона и коленоподъёмника
Для схемы кликните по ней два раза или
| 1 |
115022010
Прокладка Seal |
1 | |||
| 2 |
101S11023
Винт Screw |
1 | |||
| 3 |
10131001
Магнит поддона Oil reservoir magnet |
1 | |||
| 4 |
S05240
Винт M6 L=20 Screw M6 L=20 |
4 | |||
| 5 |
115001028
Поддон Oil reservoir |
1 | |||
| 6 |
115212004
Прижимная пластина Wire clamp |
1 | |||
| 7 |
20528014
Кольцо Ring |
1 | |||
| 8 |
207S13002
Винт Screw |
1 | |||
| 9 |
114112021
Прижимная пластина Wire clamp |
1 | |||
| 10 |
113S11004
Винт M4×8 Screw M4×8 |
2 | |||
| 11 |
1401202700
Рычаг коленоподъемника в сборе в сборе Lifting foot bidirectional crank asm. |
1 | |||
| 12 |
10112027
Держатель коленоподъёмника Knee lifter crank |
1 | |||
| 13 |
S07020
Винт M6 L=20 Screw M6 L=20 |
2 | |||
| 14 |
101S16004
Гайка M6 Nut M6 |
3 | |||
| 15 |
101S12002
Винт Screw |
1 | |||
| 16 |
14027016
Пружина коленоподъёмника Knee lifter spring |
1 | |||
| 17 |
H05010
GB/T896-1986 Стопорное кольцо 9 GB/T896-1986 Snap ring 9 |
1 | |||
| 18 |
11500201400
Вал коленоподъёмника Knee lifter shaft |
1 | |||
| 19 |
115022009
Крышка толкателя коленоподъёмника Knee lifter push rod hat |
1 | |||
| 20 |
114111012
Грибок коленоподъёмника Knee lifter push rod |
1 | |||
| 21 |
195413001
Кабельная лента 2×200 Cable band 2×200 |
1 | |||
| 22 |
40128013
Прокладка 6.2×13×1 Washer 6.2×13×1 |
2 | |||
| 23 |
14327002
Пружина толкателя коленоподъёмника Knee lifter push rod spring |
1 | |||
| 24 |
H05012
Стопорное кольцо 4 Snap ring 4 |
1 | |||
