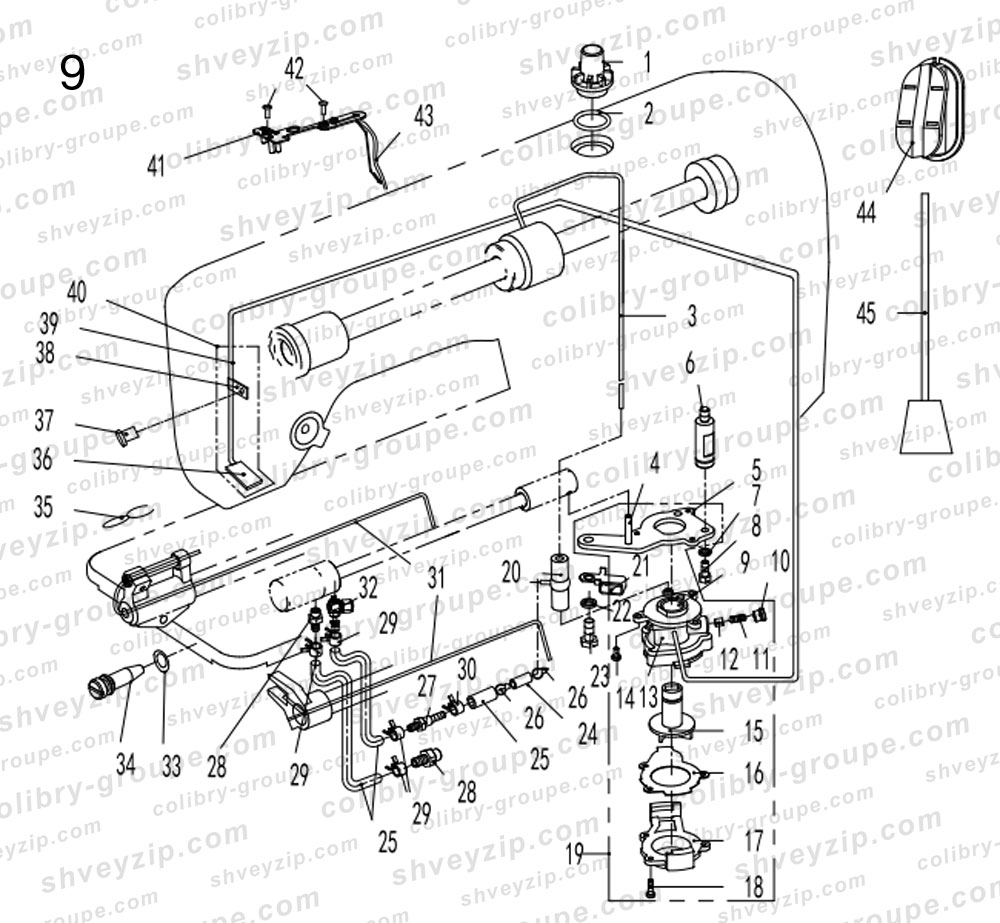

9. Компоненты системы смазки
Для схемы кликните по ней два раза или
| 1 |
11211004
Смотровое окно уровня масла Oil sight window |
1 | |||
| 2 |
10122019
Резиновая пробка Rubber ring |
1 | |||
| 3 |
14121001
Масляная трубка главного вала Main shaft oil tube |
1 | |||
| 4 |
10121001
Масляная трубка Hook driving shaft oil tube |
1 | |||
| 5 |
10112020
Основание для установки масляного насоса Oil pump installing base |
1 | |||
| 6 |
101S30008
Соединительный стержень масляного насоса Oil pump connecting stud |
1 | |||
| 7 |
W03002
Прокладка пружины Spring washer |
1 | |||
| 8 |
209S12001
Винт SM11/64"×40 L=10.5 Screw SM11/64"×40 L=10.5 |
1 | |||
| 9 |
10103022
Втулка масляного насоса Oil pump bushing |
1 | |||
| 10 |
101S30007
Плунжерный винт Plunger screw |
1 | |||
| 11 |
10127013
Пружина плунжера Plunger spring |
1 | |||
| 12 |
10122018
Плунжер Plunger |
1 | |||
| 13 |
10120001
Масляный насос Oil pump |
1 | |||
| 14 |
S04093
Винт Screw |
3 | |||
| 15 |
10111003
Крыльчатка масляного насоса Oil pump impeller |
1 | |||
| 16 |
10112021
Крышка крыльчатки масляного насоса Oil pump impeller cover |
1 | |||
| 17 |
10111007
Крышка насоса Lubricating oil pump cover |
1 | |||
| 18 |
101S30006
Винт Screw |
3 | |||
| 19 |
1012000100
Масляный насос в сборе Lubricating oil pump component |
1 | |||
| 20 |
10136001
Резиновое соединение Rubber joint |
1 | |||
| 21 |
14112007
Крючок Thread hook |
1 | |||
| 22 |
W02004
GB/T93-1987 Пружина Прокладка M6 GB/T93-1987 Spring Washer M6 |
1 | |||
| 23 |
116S30003
Винт SM15/64"×28 L=14.5 Screw SM15/64"×28 L=14.5 |
1 | |||
| 24 |
14021003
Алюминивая трубка Aluminum tubing |
1 | |||
| 25 |
14021001
PVC Трубка 480 мм PVC Tubing |
1 | |||
| 26 |
113811004
Кабельная лента Cable band |
2 | |||
| 27 |
14036003
Масляная форсунка Oil nozzle |
1 | |||
| 28 |
14036002
Масляная форсунка Oil nozzle |
2 | |||
| 29 |
20429001
Пружина зажима масляной трубы Oil pipe clamp spring |
4 | |||
| 30 |
30129007
Пружина зажима масляной трубы Oil pipe clamp spring |
1 | |||
| 31 |
10123010
Масляный фитиль Oil wick |
2 | |||
| 32 |
115036001
Масляная форсунка Oil nozzle |
1 | |||
| 33 |
14022011
Резиновая пробка Rubber ring |
1 | |||
| 34 |
140S30001
Винт регулировки объема масла Oil volume adjusting screw |
1 | |||
| 35 |
10127015
Зажим масляного войлока Oil felt clamp |
1 | |||
| 36 |
10123006
Масляный войлок Oil felt felt |
1 | |||
| 37 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 38 |
10112023
Зажим маслопровода Oil tube clamp |
1 | |||
| 39 |
10121008
Трубка возврата масла Oil return tube |
1 | |||
| 40 |
10121007
Компонент трубки возврата масла Oil return tube component |
1 | |||
| 41 |
10112025
Пластина для крепления масляного фитиля Oil wick fixing plate |
1 | |||
| 42 |
101S11010
Винт SM9/64"×40 L=11 Screw SM9/64"×40 L=11 |
2 | |||
| 43 |
10123010
Масляный фитиль Oil wick |
1 | |||
| 44 |
13811015
Окно контроля уровня масла Oil window |
1 | |||
| 45 |
11412200200
Поплавок Buoy |
1 | |||
