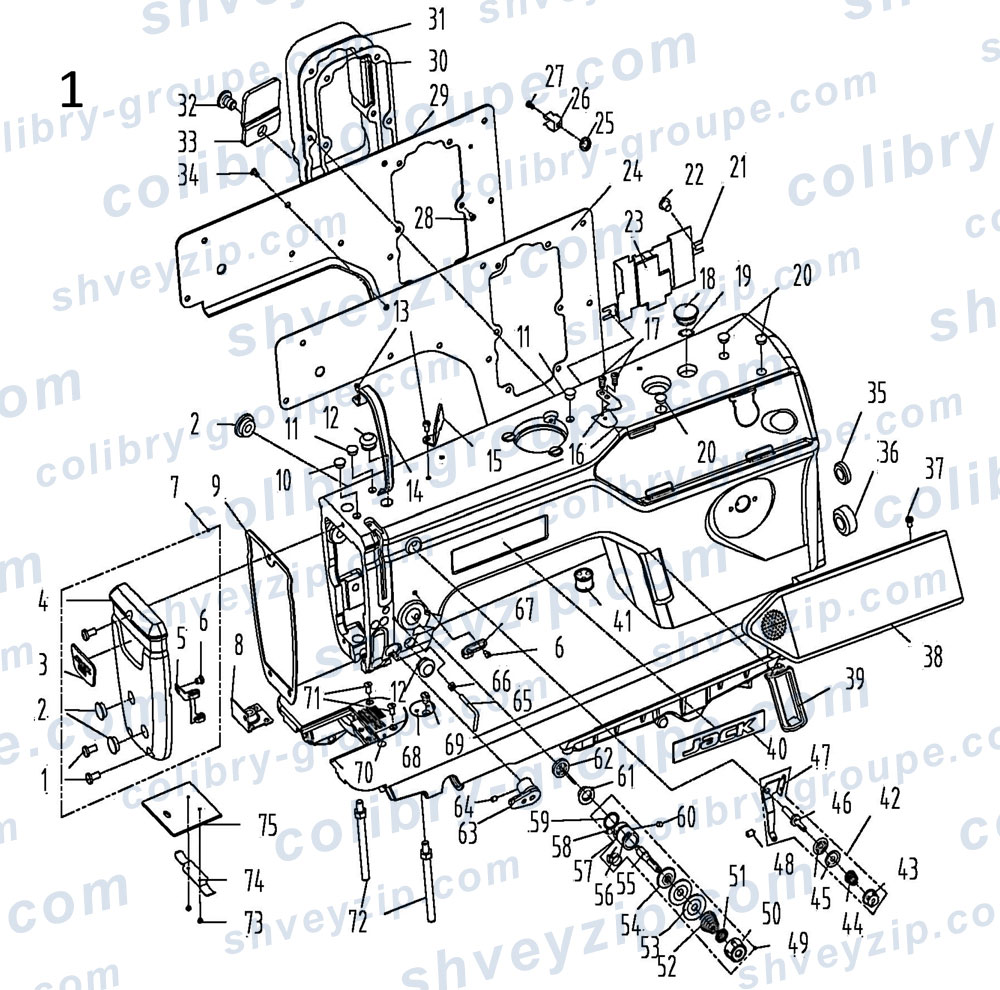

1. Корпус машины и другие компоненты Jack JK-A6F
Для схемы кликните по ней два раза или
| 1 |
101S11001
Винт SM3/16"×28 L=9 Screw SM3/16"×28 L=9 |
3 | |||
| 2 |
10122003
Резиновая заглушка боковой крышки Rubber plug |
2 | |||
| 3 |
14437001
Шильдик производителя Head card |
1 | |||
| 4 |
14401005
Фронтальная крышка Face plate |
1 | |||
| 5 |
13813005
Нитенаправитель левый Thread guide left |
1 | |||
| 6 |
101S11007
Винт SM11/64×40 L=6 Screw SM11/64×40 L=6 |
2 | |||
| 7 |
303979
Фронтальная крышка в сборе Face plate asm |
1 | |||
| 8 |
14422001
Сальник игловодителя Needle bar oil seal set |
1 | |||
| 9 |
14422004
Прокладка фронтальной крышки Face plate gasket |
1 | |||
| 10 |
13122003
Резиновая пробка Rubber plug |
1 | |||
| 11 |
10122005
Резиновая пробка Rubber plug |
2 | |||
| 12 |
10122004
Резиновая пробка Rubber plug |
2 | |||
| 13 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
2 | |||
| 14 |
13812018
Ограждение нитепритягивателя Thread take-up lever cover |
1 | |||
| 15 |
13512004
Нитенаправитель с 3 отверстиями 3-hole thread guide |
1 | |||
| 16 |
11419001
Нож Knife |
1 | |||
| 17 |
114S11015
Винт Screw |
1 | |||
| 18 |
21022007
Резиновая пробка Rubber plug |
1 | |||
| 19 |
21012018
Масляная уплотнительная шайба Oil sealing washer |
1 | |||
| 20 |
13822001
Резиновая пробка Rubber plug |
3 | |||
| 21 |
14412021
Маслоотталкивающая пластина Oil preventing plate |
1 | |||
| 22 |
141S11002
Винт SM3/16"×28 Screw SM3/16"×28 |
2 | |||
| 23 |
14423002
Масляной фетр из хлопка Oil cotton |
1 | |||
| 24 |
14422005
Прокладка боковой крышки Side plate gasket |
1 | |||
| 25 |
10128016
Прокладка Washer |
1 | |||
| 26 |
13812007
Скоба Buckle |
1 | |||
| 27 |
S04021
Винт Screw |
1 | |||
| 28 |
101S11001
Винт SM3/16"×28 L=9 Screw SM3/16"×28 L=9 |
6 | |||
| 29 |
303978
Боковая крышка Side plate |
1 | |||
| 30 |
14422002
Прокладка Flat pad |
1 | |||
| 31 |
303980
Накладка электромагнита прижимной лапки Presser foot electromagnet cover plate |
1 | |||
| 32 |
101S11033
Винт Screw |
1 | |||
| 33 |
14412022
Прижимная пластина Wire clamp |
1 | |||
| 34 |
101S11001
Винт SM3/16"×28 L=9 Screw SM3/16"×28 L=9 |
12 | |||
| 35 |
10122006
Резиновая пробка Rubber plug |
1 | |||
| 36 |
10122007
Резиновая пробка Rubber plug |
1 | |||
| 37 |
138S05001
Винт Screw |
2 | |||
| 38 |
14430021
Панель управления Control panel,qixing |
1 | |||
| 39 |
14422007
Декоративный элемент Decorative article |
1 | |||
| 40 |
14437002
Шильдик производителя Head card |
1 | |||
| 41 |
14122001
Резиновая пробка Rubber plug |
1 | |||
| 42 |
1411300400
Регулятор натяжения нити в сборе Thread tension asm. |
1 | |||
| 43 |
141S16019
Гайка регулятора натяжения нити Thread tension nut |
1 | |||
| 44 |
11227001
Пружина регулятора натяжения нити Thread tension spring |
1 | |||
| 45 |
14112017
Пластина регулятора натяжения нити Thread tension disk |
2 | |||
| 46 |
13810008
Ось регулятора натяжения нити Thread tension post |
1 | |||
| 47 |
13812066
Ограничительная пластина регулятора натяжения нити Thread tension guide plate |
1 | |||
| 48 |
138S08006
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 49 |
1411300300
Регулятор натяжения нити в сборе Thread tension asm. |
1 | |||
| 49 |
1411300500
Регулятор натяжения нити в сборе (-H) Thread tension asm. (-H) |
1 | |||
| 50 |
141S16013
Гайка регулятора натяжения нити Thread tension nut |
1 | |||
| 51 |
10112007
Стопор вращения диска регулятора натяжения нити Thread disk rotating stopper |
1 | |||
| 52 |
10127002
Пружина регулятора натяжения нити А Thread tension spring A |
1 | |||
| 52 |
11427050
Пружина регулятора натяжения нити А (-Н) Thread tension spring A (-H ) |
1 | |||
| 53 |
14112015
Диск регулятора натяжения нити Thread tension disk |
2 | |||
| 54 |
14112016
Дисковый стопор Disk stopper |
1 | |||
| 55 |
141S30001
Стойка регулятора натяжения нити Thread tension post |
1 | |||
| 56 |
10127001
Пружина захвата нити Thread take-up spring |
1 | |||
| 56 |
10127031
Пружина захвата нити (-Н) Thread take-up spring (-H) |
1 | |||
| 57 |
10103011
Втулка регулятора натяжения нити Thread tension base |
1 | |||
| 58 |
101S15005
Винт SM9/64"×40 L= 5.5 Screw SM9/64"×40 L= 5.5 |
1 | |||
| 59 |
10122014
Резиновая пробка Rubber ring |
1 | |||
| 60 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 61 |
14403003
Свободная опорная втулка для проволочного гвоздя Loose wire nail support sleeve |
1 | |||
| 62 |
1442600300
Свободный проволочный гвоздь Loose wire nail asm. |
1 | |||
| 63 |
1443000100
Электронное устройство фиксатора нити Nest less e-device |
1 | |||
| 64 |
207S14007
Винт M4×6 GB/T80 Screw M4×6 |
1 | |||
| 65 |
13113001
Нитенаправитель Thread guide |
1 | |||
| 66 |
401S16001
Гайка SM9/64"×40 Nut SM9/64"×40 |
1 | |||
| 67 |
10113004
Нитенаправитель правый Thread guide right |
1 | |||
| 68 |
13812019
Вставка круглая Ruler stop seat |
1 | |||
| 69 |
101S11002
Винт SM11/64"×40 L= 5.5 Screw SM11/64"×40 L= 5.5 |
1 | |||
| 70 |
13115001
Игольная пластина Needle plate |
1 | |||
| 70 |
13115002
Игольная пластина (-H) Needle plate (-H) |
1 | |||
| 71 |
104S17002
Винт SM11/64"×40 Screw SM11/64"×40 |
2 | |||
| 72 |
140S12001
Винт-опора головки Machine head stud |
2 | |||
| 73 |
101S11019
Винт крепления пружины на задвижную пластину SM3/32"×56 L=2 Screw SM3/32"×56 L=2 |
2 | |||
| 74 |
10127009
Пружина на задвижную пластину Slide plate spring |
1 | |||
| 75 |
10115002
Задвижная пластина Slide plate |
1 | |||
