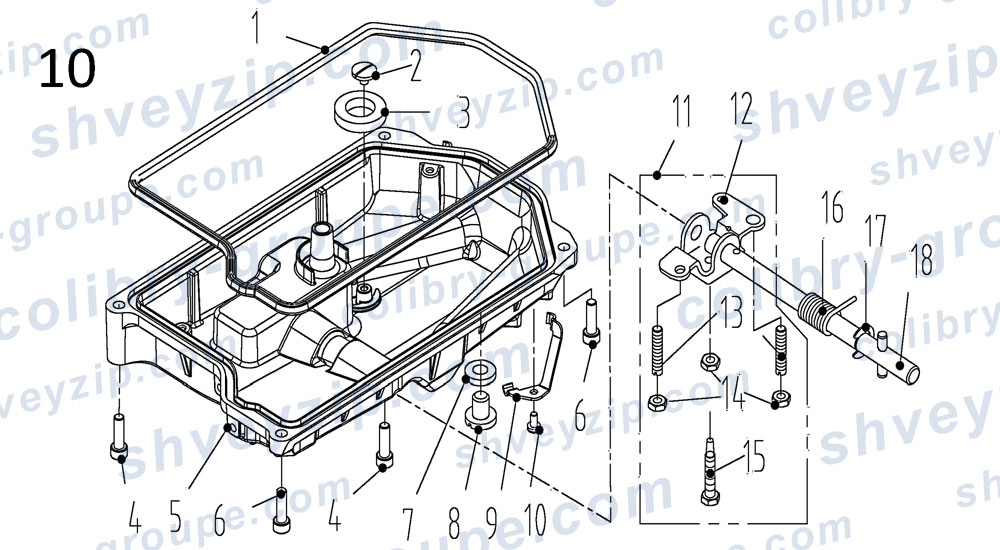

10. Поддон для масла, компоненты коленоподъёмника
Для схемы кликните по ней два раза или
| 1 |
14022001
Прокладка Seal |
1 | |||
| 2 |
101S11023
Винт Screw |
1 | |||
| 3 |
10131001
Магнит поддона Oil reservoir magnet |
1 | |||
| 4 |
S05242
Винт M6 L=40 Screw M6 L=40 |
2 | |||
| 5 |
14001005
Поддон Oil reservoir |
1 | |||
| 6 |
S05240
Винт M6 L=20 Screw M6 L=20 |
2 | |||
| 7 |
O01005
GB/T3452.1-1992 Кольцо 7.5×1.8 GB/T3452.1-1992 O ring 7.5×1.8 |
1 | |||
| 8 |
114S11011
Винт Screw |
1 | |||
| 9 |
14013023
Прижимная пластина Wire clamp |
1 | |||
| 10 |
113S11004
Винт M4×8 Screw M4×8 |
1 | |||
| 11 |
1401202700
Держатель коленоподъемника в сборе Knee lifter crank asm |
1 | |||
| 12 |
10112027
Держатель коленоподъемника Knee lifter crank |
1 | |||
| 13 |
S07020
Винт M6 L=20 Screw M6 L=20 |
2 | |||
| 14 |
101S16004
Гайка M6 Nut M6 |
3 | |||
| 15 |
101S12002
Винт Screw |
1 | |||
| 16 |
14027016
Пружина коленоподъемника Knee lifter spring |
1 | |||
| 17 |
H05010
GB/T896-1986 Стопорное кольцо 11 GB/T896-1986 Snap ring 11 |
1 | |||
| 18 |
1400200100
Вал коленоподъемника Knee lifter shaft |
1 | |||
