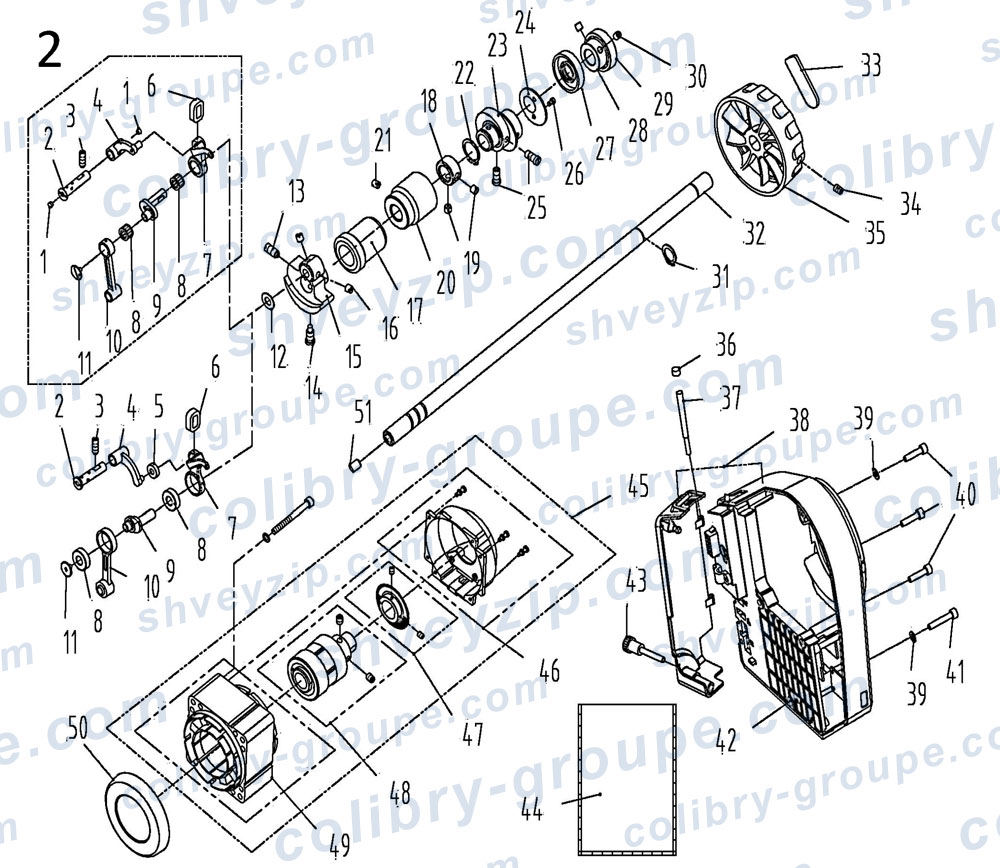

2. Компоненты для крепления главного вала и протяжки ниток
Для схемы кликните по ней два раза или
| 1 |
13111002
Штекер Plug |
2 | |||
| 2 |
12226001
Шпилька шатуна нитепритягивателя Thread take-up connecting rod pin |
1 | |||
| 3 |
101S15001
Винт SM15/64"×28 L=15 Screw SM15/64"×28 L=15 |
1 | |||
| 4 |
12205001
Тяга нитепритягивателя Thread take-up connecting rod |
1 | |||
| 4 |
11305010
Тяга нитепритягивателя (-H) Thread take-up connecting rod (-H) |
1 | |||
| 5 |
B04020
GB/278 Подшипник 695ZZ GB/278 Bearing 695ZZ |
1 | |||
| 6 |
14422008
Резиновый рычаг нитепритягивателя Thread take-up lever rubber |
1 | |||
| 7 |
1223800100
Рычаг нитепритягивателя в сборе Thread take-up lever asm. |
1 | |||
| 7 |
1133800200
Рычаг нитепритягивателя в сборе (-H) Thread take-up lever asm. (-H) |
1 | |||
| 8 |
B04008
GB/278 Подшипник 698ZZ GB/278 Bearing 698ZZ |
2 | |||
| 8 |
10124001
Подшипник иглы (-H) Needle bearing (-H) |
2 | |||
| 9 |
13810012
Кривошип нитепритягивателя Thread take-up crank |
1 | |||
| 9 |
11310010
Кривошип нитепритягивателя (-H) Thread take-up crank (-H) |
1 | |||
| 10 |
1440500400
Соединительный стержень игловодителя Needle bar connecting rod |
1 | |||
| 10 |
10105002
Соединительный стержень игловодителя (-H) Needle bar connecting rod (-H) |
1 | |||
| 11 |
101S17001
Винт Screw |
1 | |||
| 12 |
10112003
Защитная пластина кривошипа игловодителя Needle bar crank protecting plate |
1 | |||
| 13 |
101S15004
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 14 |
101S11003
Винт SM9/32"×28 L=16 Screw SM9/32"×28 L=16 |
1 | |||
| 15 |
13804001
Кривошип игловодителя Needle bar crank |
1 | |||
| 15 |
10404001
Кривошип игловодителя (-H) Needle bar crank (-H) |
1 | |||
| 16 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
2 | |||
| 17 |
1440300200
Главный вал Main shaft bushing front |
1 | |||
| 18 |
10108001
Средняя втулка главного вала Main shaft thrust collar |
1 | |||
| 19 |
101S14001
Винт SM1/4"×40 L=8 Screw SM1/4"×40 L=8 |
2 | |||
| 20 |
14403001
Передняя втулка главного вала Main shaft bushing mid |
1 | |||
| 21 |
101S15006
Винт SM15/64"×28 L=7 Screw SM15/64"×28 L=7 |
1 | |||
| 22 |
H03002
Стопорное кольцо 20 Snap ring 20 |
1 | |||
| 23 |
11310014
Эксцентриковый кулачок подачи Feed eccentric cam |
1 | |||
| 24 |
10112017
Защитная пластина Cover plate |
1 | |||
| 25 |
101S11013
Винт SM1/4"×40 L=13 Screw SM1/4"×40 L=13 |
2 | |||
| 26 |
113S11003
Винт SM9/64"×40 L=5 Screw SM9/64"×40 L=5 |
2 | |||
| 27 |
14422009
Масляный уплотнитель Oil seal |
1 | |||
| 28 |
14403008
Подшипник Bearing bush |
1 | |||
| 29 |
B06023
GB/T276-2013 61904-2RS Подшипник иглы GB/T276-2013 61904-2RS Needle bearing |
1 | |||
| 30 |
S10018
GB/T80 Винт M6×0.75×6 GB/T80 Screw M6×0.75×6 |
2 | |||
| 31 |
H03001
GB/T894.1-1986 Стопорное кольцо 15 GB/T894.1-1986 Snap ring 15 |
1 | |||
| 32 |
14402001
Упорное кольцо главного вала Main shaft |
1 | |||
| 33 |
13811021
Этикетка шкива Handwheel lable |
1 | |||
| 34 |
S10009
Винт Screw |
2 | |||
| 35 |
302830
Шкив Handwheel |
1 | |||
| 36 |
12922015
Резиновая пробка Rubber plug |
1 | |||
| 37 |
13826009
Шпилька Pin |
1 | |||
| 38 |
1441103000
Электронный блок управления Electronic control box |
1 | |||
| 39 |
W01009
GB/T97.1-1985 Прокладка 5 GB/T97.1-1985 Washer 5 |
2 | |||
| 40 |
114S13001
Винт M5×20 Screw M5×20 |
3 | |||
| 41 |
114S30001
Винт M5×25 Screw M5×25 |
1 | |||
| 42 |
14133002
Электронный блок управления Electronic control box |
1 | |||
| 43 |
144S30001
Винт Screw |
1 | |||
| 44 |
13831015
Пластиковый пакет 28×18(cm)0.03mm Plastic bag 28×18(cm)0.03mm |
1 | |||
| 45 |
13833050
Сервомотор Servo motor |
1 | |||
| 46 |
1383300700
Корпус энкодера в сборе Encoder housing assembly |
1 | |||
| 47 |
1383300900
Датчик-решётка двигателя в сборе Motor grating sensor asm |
1 | |||
| 48 |
1383300400
Ротор мотора Motor rotor |
1 | |||
| 49 |
13833003
Статор мотора неподвижный Motor stator, qixing |
1 | |||
| 50 |
13811060
Изолирующий экран Insulating shield |
1 | |||
| 51 |
10122012
Резиновая пробка Rubber plug |
1 | |||
