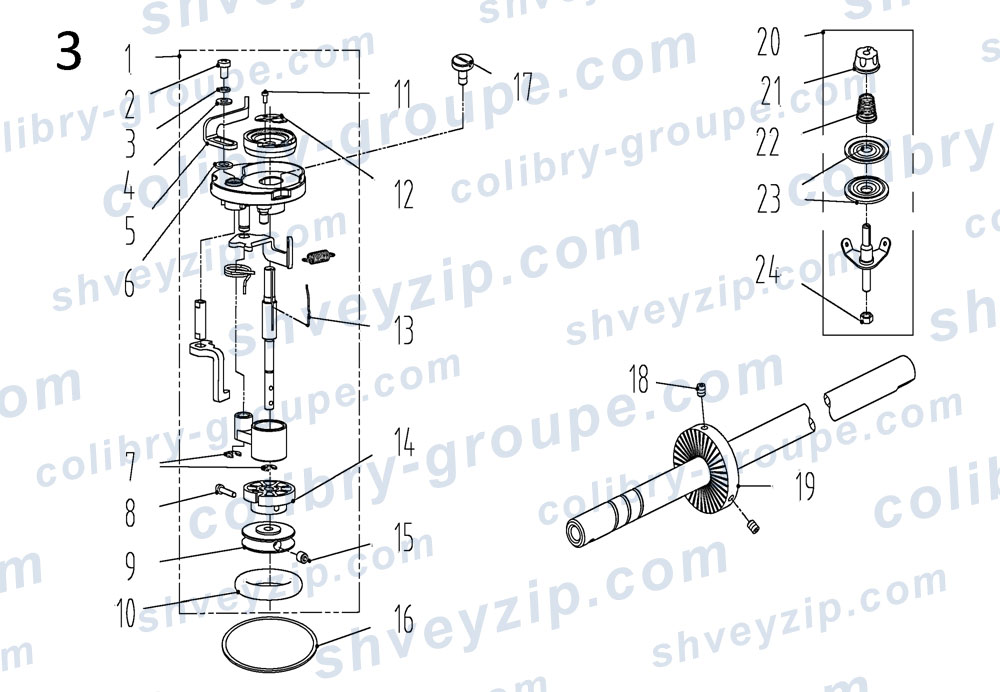

3. Компоненты устройства для намотки шпули
Для схемы кликните по ней два раза или
| 1 |
1413104900
Устройство для намотки шпули в сборе Bobbin winder asm. |
1 | |||
| 2 |
S05300
GB/T70.1-2008 Винт M4×6 GB/T70.1-2008 Screw M4×6 |
1 | |||
| 3 |
W02015
GB/T93-1987 Прокладка GB/T93-1987 Washer |
1 | |||
| 4 |
W01008
Прокладка Washer |
1 | |||
| 5 |
14113002
Рычаг выключения намотки шпули Pressure line control board |
1 | |||
| 6 |
14112020
Прокладка Washer |
1 | |||
| 7 |
11329020
Кольцо 5 Ring 5 |
1 | |||
| 8 |
141S13001
Винт SM9/64"×40 L=16 Screw SM9/64"×40 L=16 |
1 | |||
| 9 |
14111004
Колесо привода Winding wheel |
1 | |||
| 10 |
O01110
Кольцо 25×7 O ring 25×7 |
1 | |||
| 11 |
S04090
GB/T818-2000 Винт M2×4 GB/T818-2000 Screw M2×4 |
1 | |||
| 12 |
14119003
Нож обрезки Secant cutter |
1 | |||
| 13 |
14127060
Пружина Spring |
1 | |||
| 14 |
14111006
Ведущее колесо Driven wheel |
1 | |||
| 15 |
S09103
Винт M4×4 Screw M4×4 |
2 | |||
| 16 |
11422062
Прокладка Washer |
1 | |||
| 17 |
114S11003
Винт SM3/16"×28 L=10 Screw SM3/16"×28 L=10 |
3 | |||
| 18 |
S10009
Винт M6×8 Screw M6×8 |
2 | |||
| 19 |
11435013
Ведущее колесо Driving wheel |
1 | |||
| 20 |
1411300600
Регулятор натяжения нити в сборе Bobbin thread tension asm. |
1 | |||
| 21 |
141S16019
Гайка регулятора натяжения нити Thread tension nut |
1 | |||
| 22 |
11427006
Пружина Spring |
1 | |||
| 23 |
14112015
Пластина регулятора натяжения нити Thread tension disk |
2 | |||
| 24 |
114S16001
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
