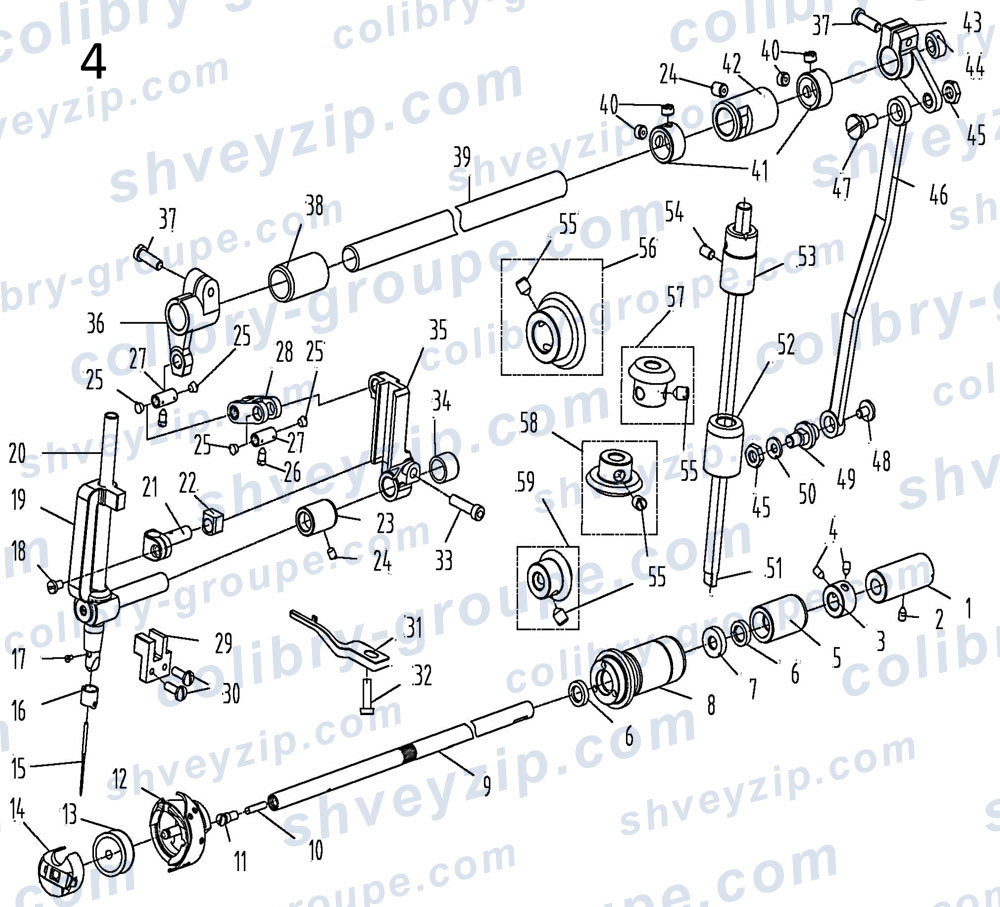

4. Компоненты привода игловодителя и челнока
Для схемы кликните по ней два раза или
| 1 |
13803037
Задняя втулка вала челнока Hook driving shaft bushing back |
1 | |||
| 2 |
113S14020
Винт SM11/64"×40 L=6 Screw SM11/64"×40 L=6 |
1 | |||
| 3 |
10108002
Стопорное кольцо вала челнока Hook driving shaft snap ring |
1 | |||
| 4 |
101S11012
Винт SM11/64"×40 L=4.8 Screw SM11/64"×40 L=4.8 |
2 | |||
| 5 |
14003004
Средняя втулка нижнего вала Lower shaft middle bushing |
1 | |||
| 6 |
11522001
Масляный уплотнитель 12 Oil seal 12 |
2 | |||
| 7 |
1142201600
Масляный уплотнитель 18 Oil seal 18 |
1 | |||
| 8 |
14103004
Передняя втулка нижнего вала в сборе Lower shaft before bushing asm |
1 | |||
| 9 |
14402003
Вал челнока Hook driving shaft |
1 | |||
| 10 |
13823001
Масляный фитиль Oil wick |
1 | |||
| 11 |
101S30005
Винт регулировки Set screw |
1 | |||
| 12 |
11418003
Челнок в сборе (Hirose) Hook asm (Hirose) |
1 | |||
| 12 |
11418004
Челнок в сборе (Hirose) (-H) Hook asm (Hirose) (-H) |
1 | |||
| 13 |
10118003
Шпуля Bobbin |
1 | |||
| 14 |
11218504
Шпульный колпачок в сборе Bobbin case asm. |
1 | |||
| 15 |
10117001
Игла 14# Needle 14# |
1 | |||
| 15 |
10117002
Игла 21# Needle 21# |
1 | |||
| 16 |
10113002
Направляющая нити игловодителя Needle bar thread guide |
1 | |||
| 16 |
11412063
Направляющая нити игловодителя (-H) Needle bar thread guide (-H) |
1 | |||
| 17 |
104S11006
Винт SM1/8"×44 L=4.5 Screw SM1/8"×44 L=4.5 |
1 | |||
| 18 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
1 | |||
| 19 |
1440100100
Опора игловодителя в сборе Needle bar support asm |
1 | |||
| 20 |
14402012
(DLC) Игловодитель (DLC) Needle bar |
1 | |||
| 20 |
14402014
(DLC) Игловодитель (-H) (DLC) Needle bar (-H) |
1 | |||
| 21 |
14438002
(DLC) Соединительный стержень игловодителя (DLC) Needle bar connecting rod |
1 | |||
| 22 |
14409005
Ползунок Slide block |
1 | |||
| 23 |
14403006
Опорная втулка игловодителя Needle bar stand collar |
1 | |||
| 24 |
138S08006
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
2 | |||
| 25 |
13111002
Штекер Plug |
4 | |||
| 26 |
131S01004
Винт 9/64×40 L=6 Screw 9/64×40 L=6 |
2 | |||
| 27 |
14426007
(DLC) Ведущий штифт шатуна (DLC) Driving connecting rod pin |
2 | |||
| 28 |
14405002
Ведущий шатун Driving connecting rod |
1 | |||
| 29 |
14409004
Направляющая игловодителя Needle bar guide |
1 | |||
| 30 |
101S11010
Винт Presser foot screws |
2 | |||
| 31 |
10112016
Палец установочный Finger postioner |
1 | |||
| 31 |
10112032
Палец установочный (-H) Finger postioner (-H) |
1 | |||
| 32 |
116S11005
Винт SM11/64"×40 L=13 Screw SM11/64"×40 L=13 |
1 | |||
| 33 |
144S13001
Винт SM3/16"×28 Screw SM3/16"×28 |
1 | |||
| 34 |
131B07001
Подшипник иглы Needle bearing |
1 | |||
| 35 |
14409003
Направляющая опорной втулки игловодителя Sliding block guide rail |
1 | |||
| 36 |
14404001
Кривошип привода игловодителя Sent front drive the crank pin |
1 | |||
| 37 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
2 | |||
| 38 |
14403004
Передняя втулка оси привода Before the needle swing axle sleeve |
1 | |||
| 39 |
14402009
Ось Needle bar swing axle |
1 | |||
| 40 |
135S15004
Зажимное кольцо винта Screw of shaft clamping ring |
4 | |||
| 41 |
13108002
Кольцо Ring |
2 | |||
| 42 |
14403005
Втулка поворота After the needle swing axle sleeve |
1 | |||
| 43 |
14404002
Рычаг After driving the crank |
1 | |||
| 44 |
10122006
Резиновая пробка Rubber plug |
1 | |||
| 45 |
131N01002
Гайка Nut |
2 | |||
| 46 |
14405001
Рычаг Needle connecting rod |
1 | |||
| 47 |
144S20005
Винт After needle to drive the crank shaft screw |
1 | |||
| 48 |
144S01001
Винт Screw |
1 | |||
| 49 |
144S20006
Регулировочный винт кривошипа Driving crank adjustment screw |
1 | |||
| 50 |
40128013
Прокладка 6.2×13×1 Washer 6.2×13×1 |
1 | |||
| 51 |
10102007
Вертикальный вал Upright shaft |
1 | |||
| 52 |
10403013
Нижняя втулка вертикального вала Upright shaft bushing lower |
1 | |||
| 53 |
11303020
Верхняя втулка вертикального вала Upright shaft bushing upper |
1 | |||
| 54 |
113S11036
Винт Screw |
1 | |||
| 55 |
101S15014
Винт SM1/4"×40 L=7 Screw SM1/4"×40 L=7 |
8 | |||
| 56 |
10425004
Конусная передача верхнего вала Upper shaft bevel gear |
1 | |||
| 57 |
10425003
Верхняя малая конусная шестерня верхнего вала в сборе Upper small bevel gear asm |
1 | |||
| 58 |
10425002
Нижняя большая конусная шестерня в сборе Lower large bevel gear asm |
1 | |||
| 59 |
10425001
Конусная передача приводного вала челнока Hook drive shaft bevel gear |
1 | |||
