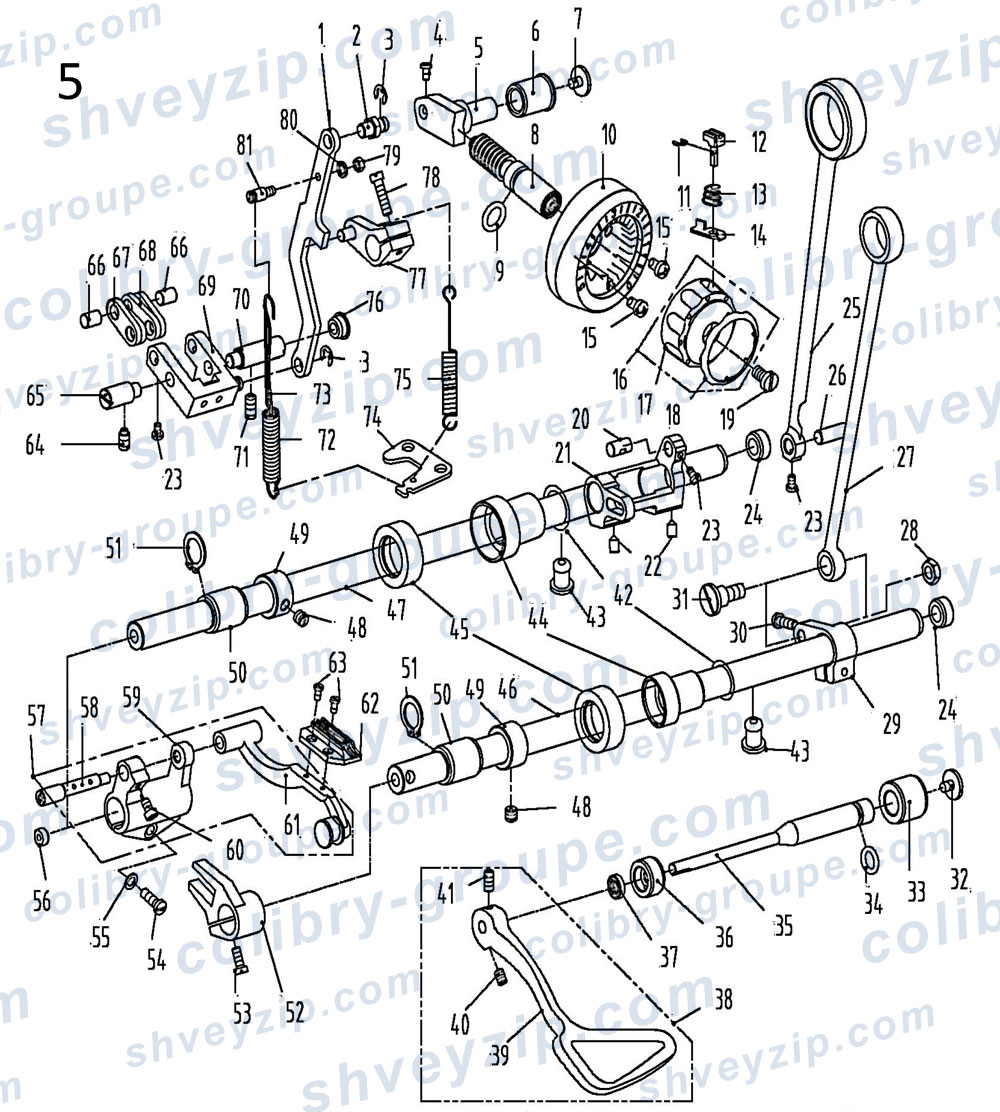

5. Компоненты механизма продвижения
Для схемы кликните по ней два раза или
| 1 |
11405015
Шатун обратной подачи Reverse feed connecting rod |
1 | |||
| 2 |
11326011
Штифт шатуна Connecting rod pin |
1 | |||
| 3 |
11329020
Стопорное кольцо 5 Snap ring 5 |
2 | |||
| 4 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
2 | |||
| 5 |
11401015
Регулятор подачи Feed regulator |
1 | |||
| 6 |
11403043
Втулка регулятора подачи Feed regulator bushing |
1 | |||
| 7 |
101S11023
Винт SM3/16"×28 L=6.5 Screw SM3/16"×28 L=6.5 |
1 | |||
| 8 |
14426006
Стержень регулятора подачи Feed regulator stud |
1 | |||
| 9 |
10122016
Резиновая пробка Rubber ring |
1 | |||
| 10 |
14411004
Пластина с цифровой шкалой Fixing dial plate |
1 | |||
| 11 |
H05018
GB/T896-1986 Стопорное кольцо 3.5 GB/T896-1986 Snap ring 3.5 |
1 | |||
| 12 |
13811009
Кнопка цифровой шкалы Dial plate button |
1 | |||
| 13 |
13827002
Пружина Spring |
1 | |||
| 14 |
13812010
Ограничитель регулировки длины стежка Upper limit patch |
1 | |||
| 15 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
2 | |||
| 16 |
1381100700
Ручка регулировки в сборе Dial knob asm |
1 | |||
| 17 |
13811007
Ручка регулировки Dial knob |
1 | |||
| 18 |
13811020
Защитная пластина Cover plate |
1 | |||
| 19 |
101S11022
Винт SM3/16"×28 L=18 Screw SM3/16"×28 L=18 |
1 | |||
| 20 |
10126011
Шатунный палец подающего коромысла Feed rocker crank pin |
1 | |||
| 21 |
14404004
Рычаг Crank |
1 | |||
| 22 |
144S14001
Винт SM9/32×28 L=8 Screw SM9/32×28 L=8 |
2 | |||
| 23 |
101S11005
Винт SM9/64"×40 L=6 Screw SM9/64"×40 L=6 |
4 | |||
| 24 |
12422001
Резиновая пробка 15.5 Rubber plug 15.5 |
2 | |||
| 25 |
400083
Шатун вала Rocker shaft connecting rod |
1 | |||
| 25 |
13805002
Шатун вала (-H) Rocker shaft connecting rod (-H) |
1 | |||
| 26 |
10126006
Штифт шатуна Connecting rod pin |
1 | |||
| 27 |
400093
Шатун Connecting rod |
1 | |||
| 28 |
101S16003
Винт шарнира SM9/32"×28 Hinge screw SM9/32"×28 |
1 | |||
| 29 |
10104004
Кривошип Feed driving shaft crank |
1 | |||
| 30 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 31 |
101S20005
Винт шарнира SM9/32"×28 Hinge screw SM9/32"×28 |
1 | |||
| 32 |
101S11023
Винт SM3/16"×28 L=6.5 Screw SM3/16"×28 L=6.5 |
1 | |||
| 33 |
13803021
Задняя втулка вала обратной подачи Reverse feed shaft bushing back |
1 | |||
| 34 |
13822003
Резиновая пробка Rubber ring |
1 | |||
| 35 |
13802010
Вал обратной подачи Reverse feed shaft |
1 | |||
| 36 |
13803020
Средняя втулка вала обратной подачи Reverse feed shaft bushing mid |
1 | |||
| 37 |
13822056
Сальник средней втулки Mid bushing oil seal |
1 | |||
| 38 |
302665
Рычаг обратной подачи в сборе Reverse feed lever asm |
1 | |||
| 39 |
13831055
Рычаг обратной подачи Reverse feed lever |
1 | |||
| 40 |
S10035
Винт M5×8 Screw M5×8 |
1 | |||
| 41 |
138S10010
Винт M5×8 Screw M5×8 |
1 | |||
| 42 |
O01039
GB/T3452.1-1992 Кольцо Φ12.5×Φ1.8 GB/T3452.1-1992 O ring Φ12.5×Φ1.8 |
2 | |||
| 43 |
14022008
Штекер Plug |
2 | |||
| 44 |
14003002
Втулка оси Axle sleeve |
2 | |||
| 45 |
1142200800
Масляный уплотнитель 22 Oil seal 22 |
2 | |||
| 46 |
14402007
Приводной вал подачи Feed driving shaft |
1 | |||
| 47 |
14402008
Подающий вал Feed rocker shaft |
1 | |||
| 48 |
101S15002
Винт SM1/4"×40 L=6 Screw SM1/4"×40 L=6 |
4 | |||
| 49 |
10108003
Стопорное кольцо вала Feed rocker shaft snap ring |
2 | |||
| 50 |
10403015
Гильза Bushing |
2 | |||
| 51 |
H03001
GB/T894.1-1986 Стопорное кольцо 15 GB/T894.1-1986 Snap ring 15 |
2 | |||
| 52 |
10104003
Кривошип ведущего вала Driving shaft crank |
1 | |||
| 53 |
101S11020
Винт SM11/64"×40 L=10.5 Screw SM11/64"×40 L=10.5 |
1 | |||
| 54 |
101S11016
Винт SM3/16"×28 L=14 Screw SM3/16"×28 L=14 |
1 | |||
| 55 |
10128003
Прокладка Washer |
1 | |||
| 56 |
14022003
Заглушка Spout plug |
1 | |||
| 57 |
1440700300
Балка двигателя ткани в сборе Feed bar asm |
1 | |||
| 58 |
11226001
Штифт балки Feed bar pin |
1 | |||
| 59 |
11201001
Коромысло подачи Feed bar bed |
1 | |||
| 60 |
101S11025
Винт SM11/64"×40 L=7 Screw SM11/64"×40 L=7 |
1 | |||
| 61 |
14407003
Балка двигателя ткани Feed bar |
1 | |||
| 62 |
13114001
Двигатель ткани (зубчатая рейка) Feed dog |
1 | |||
| 62 |
13114003
Двигатель ткани (зубчатая рейка) (-H) Feed dog (-H) |
1 | |||
| 63 |
101S11018
Винт SM1/8"×44 L=6 Screw SM1/8"×44 L=6 |
2 | |||
| 64 |
101S15010
Винт SM15/64"×28 L=10.5 Screw SM15/64"×28 L=10.5 |
1 | |||
| 65 |
10126009
Левый штифт Left pin |
1 | |||
| 66 |
10126007
Соединительный штифт Connecting pin |
2 | |||
| 67 |
13809007
Короткая подающая пластина Feed short shaking plate |
2 | |||
| 68 |
13809008
Длинная подающая пластина Feed long shaking plate |
2 | |||
| 69 |
1400100600
Механизм включения обратного хода Feed shaking plate bed components |
1 | |||
| 70 |
10126010
Правый штифт Right pin |
1 | |||
| 71 |
113S14010
Винт SM15/64"×28 L=12 Screw SM15/64"×28 L=12 |
1 | |||
| 72 |
11427011
Пружина Spring |
1 | |||
| 72 |
14427004
Пружина Spring |
1 | |||
| 73 |
11321005
Трубка 0.11 Tube |
1 | |||
| 74 |
13812081
Фиксирующая пластина Fixed plate |
1 | |||
| 75 |
13827006
Пружина Spring |
1 | |||
| 76 |
14022015
Заглушка Spout plug |
1 | |||
| 77 |
1140402700
Кривошип обратной подачи в сборе Feed reverse crank asm. |
1 | |||
| 78 |
S01102
Винт SM3/16"×28 L=18 Screw SM3/16"×28 L=18 |
1 | |||
| 79 |
114S16004
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 80 |
W02015
GB/T93-1987 Прокладка пружины M4 GB/T93-1987 Spring washer M4 |
1 | |||
| 81 |
114S30007
Винт Screw |
1 | |||
