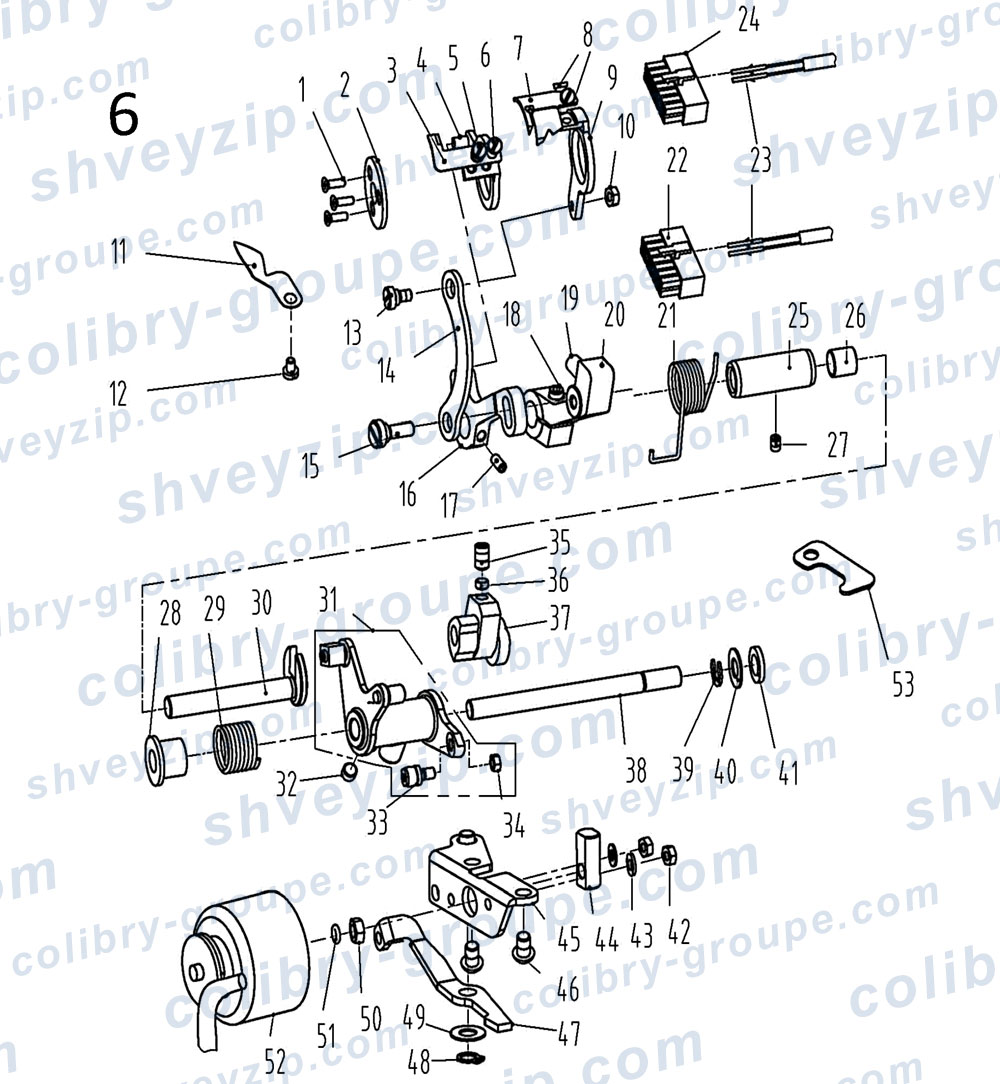

6. Компоненты механизма продвижения
Для схемы кликните по ней два раза или
| 1 |
114S17001
Винт Screw |
3 | |||
| 2 |
14112005
Прижимная пластина Knife bracket press component |
1 | |||
| 3 |
14119002
Нож Knife |
1 | |||
| 3 |
14119005
Нож (-H) Knife (-H) |
1 | |||
| 4 |
1440700200
Кронштейн ножа Knife bracket |
1 | |||
| 5 |
113S17002
Винт SM11/64"×40 L=4.4 Screw SM11/64"×40 L=4.4 |
1 | |||
| 6 |
131S01002
Винт SM11/64×40 Screw SM11/64×40 |
1 | |||
| 7 |
14119001
Нож Knife |
1 | |||
| 8 |
113S17002
Винт SM11/64"×40 L=4.4 Screw SM11/64"×40 L=4.4 |
2 | |||
| 9 |
14407001
Кронштейн ножа Knife bracket |
1 | |||
| 10 |
114S16004
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 11 |
14112001
Вставка защиты иглы Needle guard patch |
1 | |||
| 12 |
201S11009
Винт SM9/64"×40 L=5.5 Screw SM9/64"×40 L=5.5 |
1 | |||
| 13 |
113S20001
Винт шарнира SM11/64"×40 Hinge screw SM11/64"×40 |
1 | |||
| 14 |
11312005
Шатун Connecting rod |
1 | |||
| 15 |
141S20002
Винт Screw |
1 | |||
| 16 |
14104003
Рычаг Crank |
1 | |||
| 17 |
S10007
GB/T80 M4×4 Винт GB/T80 M4×4 Screw |
1 | |||
| 18 |
S05004
Винт M5×14 Screw M5×14 |
1 | |||
| 19 |
11322001
Блокировочный рычаг Stop block |
1 | |||
| 20 |
14104001
Рычаг Crank |
1 | |||
| 21 |
11327001
Пружина Spring |
1 | |||
| 22 |
11230004
Штекер 14 Plug 14 |
1 | |||
| 23 |
11230005
Шпилька Pin |
2 | |||
| 24 |
14130001
Штекер 10 Plug 10 |
1 | |||
| 25 |
14103003
Втулка вала Thread cutting shaft bushing |
1 | |||
| 26 |
11503005
Втулка приводного вала кривошипа Crank drive shaft bushing |
1 | |||
| 27 |
113S14002
Винт SM11/64"×40 L=5.5 Screw SM11/64"×40 L=5.5 |
1 | |||
| 28 |
11322002
Заглушка пружины Spring cover |
1 | |||
| 29 |
11327002
Пружина Spring |
1 | |||
| 30 |
14104002
Коленчатый вал Crank shaft |
1 | |||
| 31 |
1400400100
Рычаг привода механизма обрезки нити в сборе Thread trimmer drive asm. |
1 | |||
| 32 |
101S14001
Винт SM1/4"×40 L=4.5 Screw SM1/4"×40 L=4.5 |
1 | |||
| 33 |
11324001
Вращающийся штифт Roolling pin |
1 | |||
| 34 |
113S16002
Гайка SM11/64"×40 Nut SM11/64"×40 |
1 | |||
| 35 |
116S14005
Винт SM1/4"×40 L=10 Screw SM1/4"×40 L=10 |
2 | |||
| 36 |
11309030
Толкающий стержень Push rod |
2 | |||
| 37 |
11310004
Эксцентрик Cam |
1 | |||
| 37 |
11310011
Эксцентрик (-H) Cam (-H) |
1 | |||
| 38 |
14002004
Вал Shaft |
1 | |||
| 39 |
H05013
GB/T896-1986 Стопорное кольцо 6 GB/T896-1986 Snap ring 6 |
1 | |||
| 40 |
10112003
Защита противовеса Cunter weight protecting |
1 | |||
| 41 |
11322003
Резиновая прокладка Solenoid cushion rubber |
1 | |||
| 42 |
N01001
Гайка M4 Nut M4 |
2 | |||
| 43 |
W01013
GB/T97.1-1985 4.5 Прокладка GB/T97.1-1985 4.5 Washer |
2 | |||
| 44 |
11309001
Штифт соленоида Solenoid pin |
1 | |||
| 45 |
1401200200
Скоба Bracket |
1 | |||
| 46 |
S17002
GB/T70.2-2000 Винт M6×10 GB/T70.2-2000 Screw M6×10 |
2 | |||
| 47 |
14012001
Рычаг Tangent lever |
1 | |||
| 48 |
H03015
GB/T894.1 Кольцо 8 GB/T894.1 Ring 8 |
1 | |||
| 49 |
10112003
Защитная пластина кривошипа игловодителя Needle bar crank protecting plate |
1 | |||
| 50 |
112S16006
Гайка SM1/4"×40 Nut SM1/4"×40 |
1 | |||
| 51 |
O01004
Резиновая пробка Rubber ring |
1 | |||
| 52 |
1403003400
Соленоид механизма обрезки в сборе Thread trimmer solenoid asm. |
1 | |||
| 53 |
10112022
Пластина Plate |
1 | |||
