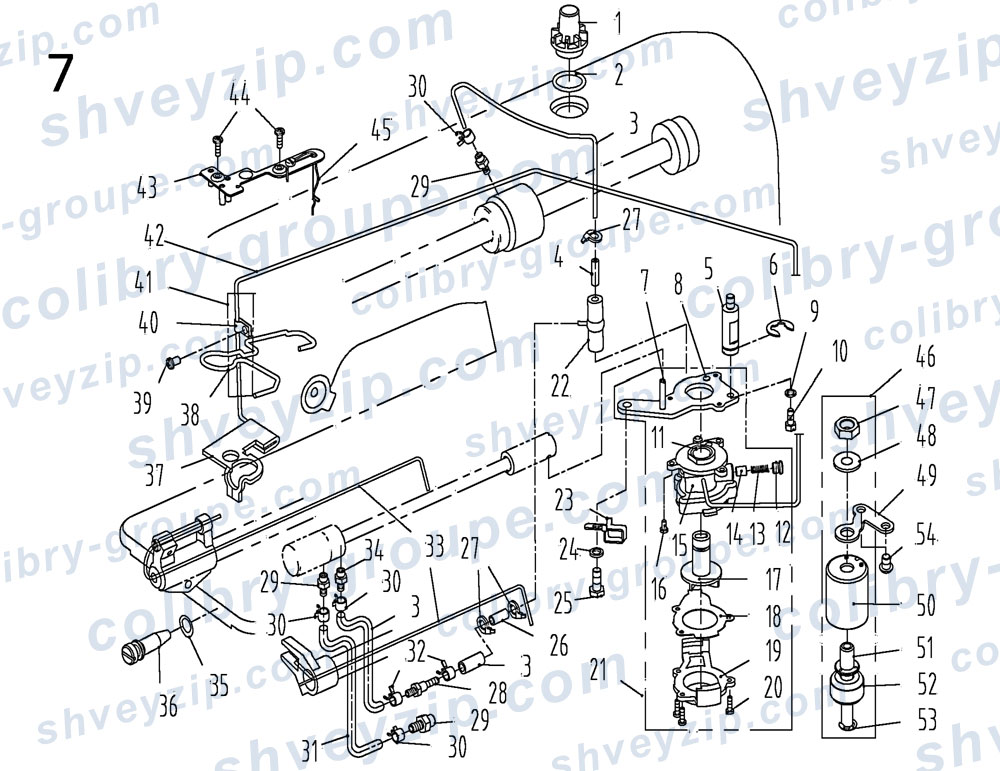

7. Компоненты системы смазки
Для схемы кликните по ней два раза или
| 1 |
11211004
Смотровое окно уровня масла Oil sight window |
1 | |||
| 2 |
10122019
Резиновая пробка Rubber ring |
1 | |||
| 3 |
14021001
Трубка Φ4×Φ6 0.6 Tubing Φ4×Φ6 |
1 | |||
| 4 |
14436001
Алюминивая трубка Φ4.5×Φ6 Aluminum tubing Φ4.5×Φ6 |
1 | |||
| 5 |
112S30005
Соединительный стержень масляного насоса Oil pump connecting stud |
1 | |||
| 6 |
11329010
Стопорное кольцо 10 Snap ring 10 |
1 | |||
| 7 |
10121001
Масляная трубка Hook driving shaft oil tube |
1 | |||
| 8 |
10112020
Основание для установки масляного насоса Oil pump installing base |
1 | |||
| 9 |
W03002
Пружинная шайба Spring washer |
1 | |||
| 10 |
209S12001
Винт SM11/64"×40 L=10.5 Screw SM11/64"×40 L=10.5 |
1 | |||
| 11 |
10103022
Втулка масляного насоса Oil pump bushing |
1 | |||
| 12 |
101S30007
Плунжерный винт Plunger screw |
1 | |||
| 13 |
10127013
Пружина плунжера Plunger spring |
1 | |||
| 14 |
10122018
Плунжер Plunger |
1 | |||
| 15 |
10120001
Масляный насос Oil pump |
1 | |||
| 16 |
S04009
Винт Screw |
3 | |||
| 17 |
10111003
Крыльчатка масляного насоса Oil pump impeller |
1 | |||
| 18 |
10112021
Крыльчатка масляного насоса cover Oil pump impeller cover |
1 | |||
| 19 |
10111007
Крышка насоса Lubricating oil pump cover |
1 | |||
| 20 |
101S30006
Винт Screw |
3 | |||
| 21 |
1012000100
Масляный насос в сборе Lubricating oil pump component |
1 | |||
| 22 |
10136001
Резиновое соединение Rubber joint |
1 | |||
| 23 |
14112007
Провод над челноком Over wire hook |
1 | |||
| 24 |
W02004
GB/T93-1987 Прокладка пружины M6 GB/T93-1987 Spring washer M6 |
1 | |||
| 25 |
116S30003
Винт SM15/64"×28 L=14.5 Screw SM15/64"×28 L=14.5 |
1 | |||
| 26 |
14021003
Алюминивая трубка Aluminum tubing |
1 | |||
| 27 |
11211005
Стяжка Cable band |
4 | |||
| 28 |
14036004
Масляная форсунка Oil nozzle |
1 | |||
| 29 |
14036002
Масляная форсунка Oil nozzle |
3 | |||
| 30 |
20429001
Пружина зажима масляной трубы 6.5 Oil pipe clamp spring 6.5 |
4 | |||
| 31 |
14021001
Трубка Φ4×Φ6 0.15 Tubing Φ4×Φ6 |
1 | |||
| 32 |
11412055
Пружина зажима масляной трубы 5.7 Oil pipe clamp spring 5.7 |
2 | |||
| 33 |
10423005
Масляный фитиль 1.5 Oil wick |
1 | |||
| 34 |
14036003
Масляная форсунка Oil nozzle |
1 | |||
| 35 |
14022011
Резиновая пробка Rubber ring |
1 | |||
| 36 |
140S30001
Винт регулировки объема масла Oil volume adjusting screw |
1 | |||
| 37 |
14423001
Масляный войлок Oil felt felt |
1 | |||
| 38 |
14427003
Зажим Asphalt felt clamp |
1 | |||
| 39 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
1 | |||
| 40 |
10112023
Зажим маслопровода Oil tube clamp |
1 | |||
| 41 |
10121007
Компонент трубки возврата масла Oil return tube component |
1 | |||
| 42 |
10121008
Трубка возврата масла Oil return tube |
1 | |||
| 43 |
10112025
Крепежная пластина маслопровода Oil line fixing plate |
1 | |||
| 44 |
101S11010
Винт SM9/64"×40 L=11 Screw SM9/64"×40 L=11 |
2 | |||
| 45 |
10123010
Масляный фитиль (-H) Oil wick (-H) |
1 | |||
| 46 |
1443000900
Устройство для измерения уровня масла Oil measuring device |
1 | |||
| 47 |
N01009
Гайка Nut |
1 | |||
| 48 |
W02003
Прокладка Washer |
1 | |||
| 49 |
14012006
Фиксирующая пластина с натяжной пружиной Pull spring fixing plate |
1 | |||
| 50 |
14011004
Втулка Shell |
1 | |||
| 51 |
14002005
Направляющая стойка Guide pillar |
1 | |||
| 52 |
14011002
Поплавок Float |
1 | |||
| 53 |
H05009
Кольцо 6 Ring 6 |
1 | |||
| 54 |
101S11026
Винт SM15/64"×28 L=9 Screw SM15/64"×28 L=9 |
2 | |||
