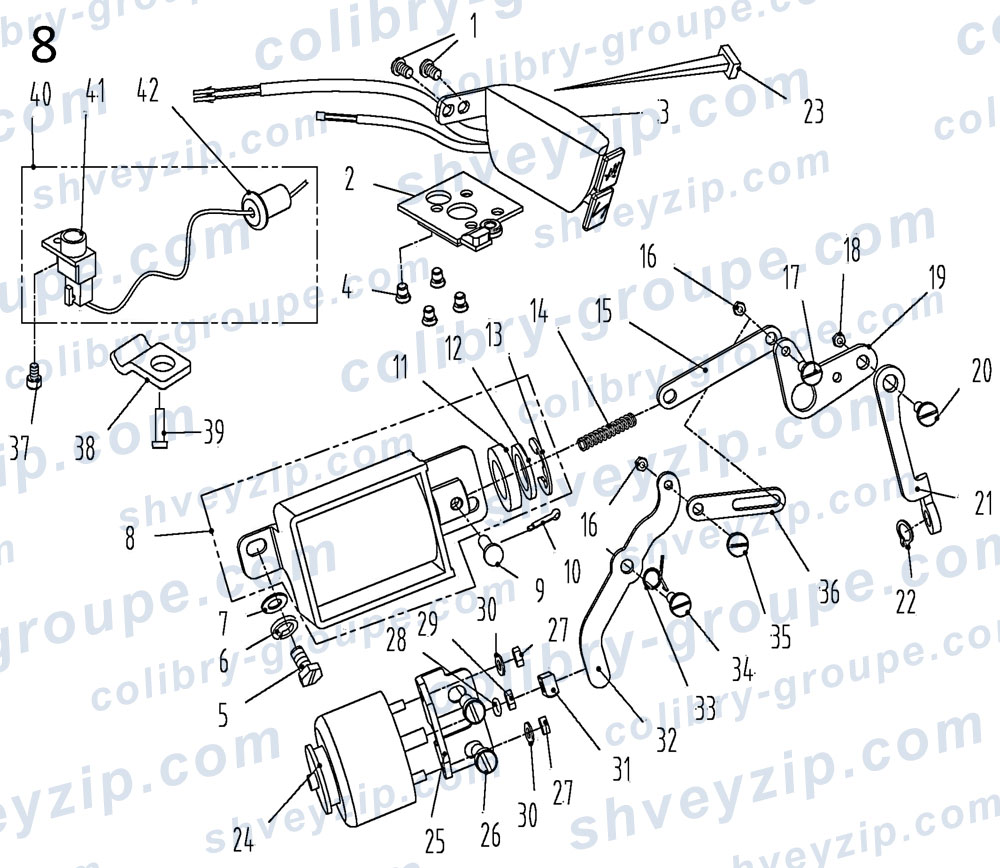

8. Компоненты автоматической обратной подачи
Для схемы кликните по ней два раза или
| 1 |
101S11004
Винт SM3/16"×28 L=7 Screw SM3/16"×28 L=7 |
2 | |||
| 2 |
1443000700
Подсветка в сборе LED Light asm |
1 | |||
| 3 |
1443000400
Двойной выключатель Double switch components |
1 | |||
| 4 |
131S02001
Винт SM3/16"×28 L=6.5 Screw SM3/16"×28 L=6.5 |
4 | |||
| 5 |
116S30003
Винт SM15/64"×28 L=14.5 Screw SM15/64"×28 L=14.5 |
2 | |||
| 6 |
W02004
GB/T93-1987 Прокладка пружины M6 GB/T93-1987 Spring washer M6 |
2 | |||
| 7 |
11628005
Прокладка Washer |
2 | |||
| 8 |
1443001000
Соленоид автоматической обратной подачи Auto reverse feed solenoid |
1 | |||
| 9 |
11326005
Шпилька Pin |
1 | |||
| 10 |
P04001
GB/T91 2×14 Шплинт GB/T91 2×14 Cotter pin |
1 | |||
| 11 |
11322040
Резиновый поршень Rubber plunger |
1 | |||
| 12 |
11328031
Прокладка Washer |
1 | |||
| 13 |
H05014
GB/T896-1986 Стопорное кольцо GB/T896-1986 Snap ring |
1 | |||
| 14 |
11227006
Пружина плунжера Plunger spring |
1 | |||
| 15 |
13812034
Шатун автоматической обратной подачи Auto reverse feed connecting rod |
1 | |||
| 16 |
112S16008
Гайка SM11/64"×40 Nut SM11/64"×40 |
2 | |||
| 17 |
141S20004
Винт шарнира SM11/64"×40 Hinge screw SM11/64"×40 |
1 | |||
| 18 |
112S16007
Гайка SM1/4"×28 Nut SM1/4"×28 |
1 | |||
| 19 |
14104005
Кривошип автоматической обратной подачи Auto reverse feed crank |
1 | |||
| 20 |
112S20001
Винт шарнира SM1/4"×28 Hinge screw SM1/4"×28 |
1 | |||
| 21 |
11212029
Вал автоматической обратной подачи Auto reverse feed pull shaft |
1 | |||
| 22 |
14029003
External Стопорное кольцоs 7 (0.8mm) External Circlips 7 (0.8mm) |
1 | |||
| 23 |
11211005
Изолента Cable band |
8 | |||
| 24 |
1443000800
Соленоид для обрезки резьбы в сборе Thread trimmer solenoid asm. |
1 | |||
| 25 |
14112002
Скоба Bracket |
1 | |||
| 26 |
101S11026
Винт SM15/64"×28 L=9 Screw SM15/64"×28 L=9 |
2 | |||
| 27 |
N01001
Гайка M4 Nut M4 |
2 | |||
| 28 |
O01004
Резиновая пробка Rubber ring |
1 | |||
| 29 |
112S16006
Гайка SM1/4"×40 Nut SM1/4"×40 |
1 | |||
| 30 |
W01013
GB/T97.1-1985 4.5 Прокладка GB/T97.1-1985 4.5 Washer |
2 | |||
| 31 |
14126001
Запор Pin |
1 | |||
| 32 |
14105001
Шпилька Rod |
1 | |||
| 33 |
14127001
Нижний сенсор Lower sensor |
1 | |||
| 34 |
141S20001
Винт Screw |
1 | |||
| 35 |
141S20003
Винт SM11/64"×40 Screw SM11/64"×40 |
1 | |||
| 36 |
14105002
Шпилька Rod |
1 | |||
| 37 |
S05254
GB/T70.1-2000 Винт M2.5×4 GB/T70.1-2000 Screw M2.5×4 |
1 | |||
| 38 |
14013022
Прижимная пластина Wire guide press plate |
1 | |||
| 39 |
201S11012
Винт SM9/64"×40 Screw SM9/64"×40 |
1 | |||
| 40 |
1403004100
Кнопка в сборе Lower induction probe asm |
1 | |||
| 41 |
1403004000
Кнопка Lower induction probe |
1 | |||
| 42 |
13822030
Резиновая пробка Rubber plug |
1 | |||
