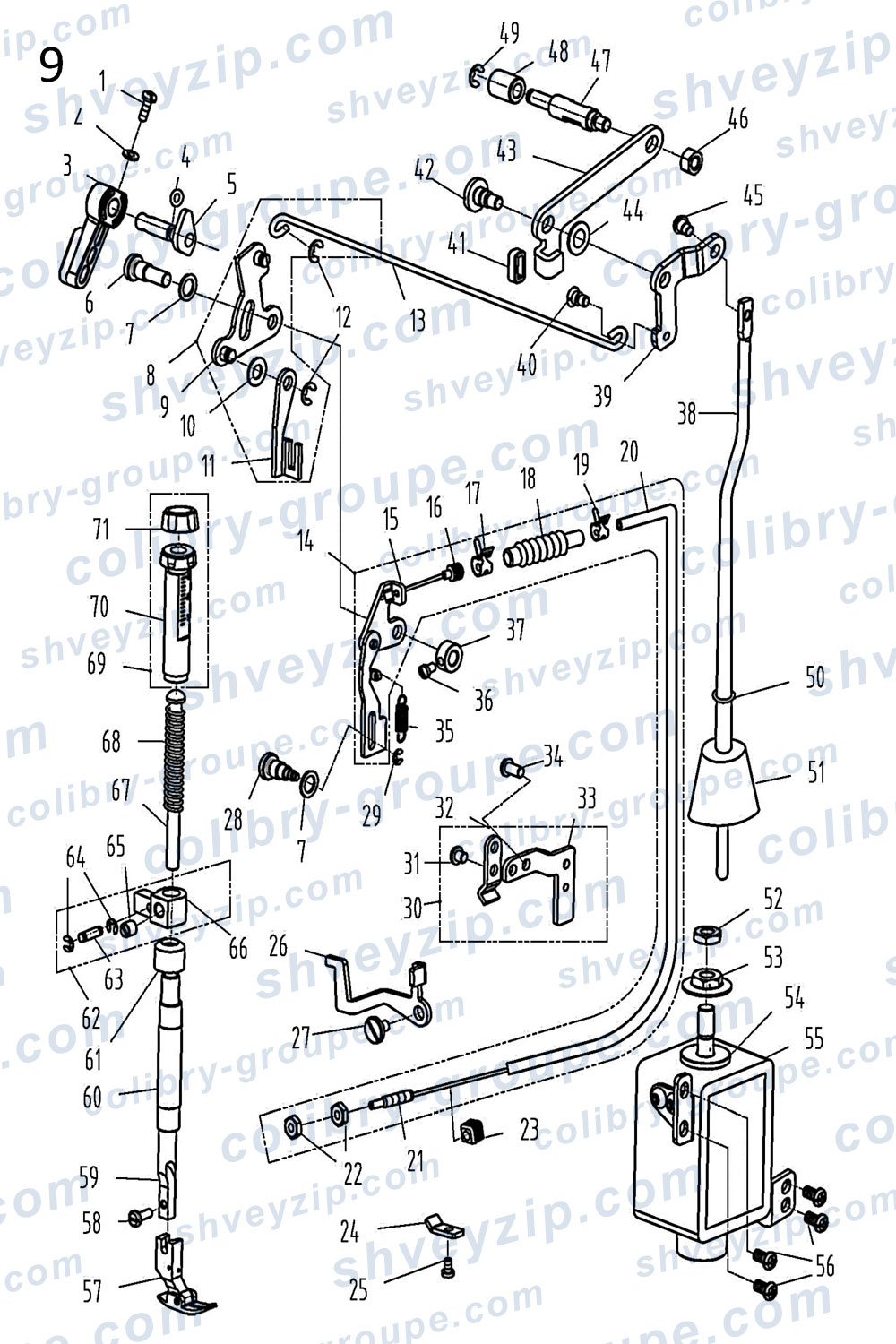

9. Узел автоматического подъёма лапки
Для схемы кликните по ней два раза или
| 1 |
101S11010
Винт SM9/64"×40 L=11 Screw SM9/64"×40 L=11 |
1 | |||
| 2 |
10128002
Прокладка Washer |
1 | |||
| 3 |
13811029
Ручка ручного подъема лапки Hand lifter |
1 | |||
| 4 |
O01004
Резиновая пробка Rubber ring |
1 | |||
| 5 |
1441000200
Рычаг ручного подъема лапки в сборе Hand lifter cam asm. |
1 | |||
| 6 |
131S20001
Винт Screw |
1 | |||
| 7 |
10128016
Прокладка Washer |
2 | |||
| 8 |
1441200300
Передний рычаг в сборе Front lever assembly |
1 | |||
| 9 |
1441200400
Пластина рычага подъема Lift front lever component |
1 | |||
| 10 |
14428002
Прокладка 6.5×13×0.8 Washer 6.5×13×0.8 |
1 | |||
| 11 |
14412005
Пластина подъема Lifting plate |
1 | |||
| 12 |
H05003
GB/T896-1986 Стопорное кольцо 5 GB/T896-1986 Snap ring 5 |
2 | |||
| 13 |
14412006
Тяговый стержень Pull rod |
1 | |||
| 14 |
1441200700
Тросик в сборе Pine line roof asm. |
1 | |||
| 15 |
1441201800
Рычаг тросика в сборе Loose line roof asm. |
1 | |||
| 16 |
14036006
Уплотнительное соединение Seal joint |
1 | |||
| 17 |
14029002
Стопорное кольцо Φ8 Circlip Φ8 |
1 | |||
| 18 |
14022006
Уплотнительная втулка Loose pipe sealing sleeve |
1 | |||
| 19 |
14029001
Стопорное кольцо Φ6 Circlip Φ6 |
1 | |||
| 20 |
1442201000
Тяговая втулка в сборе Pull sleeve assembly |
1 | |||
| 21 |
140S30006
Винт тягового соединения Pull joint screw |
1 | |||
| 22 |
113S12001
Гайка SM3/16"×32 Nut SM3/16"×32 |
2 | |||
| 23 |
14022007
Уплотнительная пробка Sealing plug |
1 | |||
| 24 |
14012005
Крепеж Wire presser |
1 | |||
| 25 |
113S11004
Винт M4×8 Screw M4×8 |
1 | |||
| 26 |
14412009
Рычаг ослабления Loose lever |
1 | |||
| 27 |
131S20003
Винт рычага D=6.35 Loose lever lever screw D=6.35 |
1 | |||
| 28 |
144S20002
Штифт фиксирующей пластины Wire release plate pin |
1 | |||
| 29 |
H05002
GB/T896-1986 Стопорное кольцо 3 GB/T896-1986 Snap ring 3 |
1 | |||
| 30 |
1441201000
Узел крепления в сборе Loose wire catheter support assembly |
1 | |||
| 31 |
113S11004
Винт M4×8 Screw M4×8 |
1 | |||
| 32 |
14012010
Прижимная пластина Wire release press plate |
1 | |||
| 33 |
14412010
Кронштейн прижимного устройства Wire release bracket upper |
1 | |||
| 34 |
101S11001
Винт Screw |
2 | |||
| 35 |
14427002
Пружина Spring |
1 | |||
| 36 |
114S11015
Винт SM9/64"×40 Screw SM9/64"×40 |
1 | |||
| 37 |
13108001
Кольцо Ring |
1 | |||
| 38 |
14412011
Тяга соленоида Presser foot lever |
1 | |||
| 39 |
14412012
Рычаг Knee control lever rear lever |
1 | |||
| 40 |
101S20004
Винт подъемной штанги Lift rod screw |
1 | |||
| 41 |
14422006
Резиновая прокладка Rubber pad |
1 | |||
| 42 |
144S20004
Винт шарнира Hinge screw |
1 | |||
| 43 |
14412015
Задний рычаг Knee lifter back lever |
1 | |||
| 44 |
14428001
Плоская шайба 8.2×15×1 Flat washer 8.2×15×1 |
1 | |||
| 45 |
144S20003
Осевой винт Axial screw |
1 | |||
| 46 |
N01012
GB/T6170-1986 Гайка M6 GB/T6170-1986 Nut M6 |
1 | |||
| 47 |
14402006
Шатун подъёмника Knee lifter connecting rod |
1 | |||
| 48 |
14411001
Колесо Whell |
1 | |||
| 49 |
11329020
Стопорное кольцо 5 Snap ring 5 |
1 | |||
| 50 |
12928008
Прокладка 5.6×9.7×0.8 Washer 5.6×9.7×0.8 |
1 | |||
| 51 |
14022017
Уплотнительный колпачок Seal cap |
1 | |||
| 52 |
N01028
GB/T6172.1-2000 Тонкая гайка M8 GB/T6172.1-2000 Thin nut M8 |
1 | |||
| 53 |
113S16004
Фланцевая гайка M8 Flange nuts M8 |
1 | |||
| 54 |
11322008
Прокладка Washer |
1 | |||
| 55 |
1443000200
Соленоид в сборе Solenoid asm. |
1 | |||
| 56 |
101S11001
Винт Screw |
4 | |||
| 57 |
1311600100
Нажимная лапка в сборе Presser foot asm. |
1 | |||
| 57 |
1131600100
Нажимная лапка в сборе (-H) Presser foot asm. (-H) |
1 | |||
| 58 |
101S11009
Винт SM9/64"×40 L=10.5 Screw SM9/64"×40 L=10.5 |
1 | |||
| 59 |
11402009
Стержень лапки Presser bar |
1 | |||
| 60 |
10103012
Нижняя втулка стержня лапки Presser bar bushing, lower |
1 | |||
| 61 |
10122112
Маслосъемная крышка стержня лапки Pressure bar oil cover |
1 | |||
| 62 |
1440900200
Направляющая стержня лапки в сборе Strut guide asm. |
1 | |||
| 63 |
14426002
Направляющий штифт толкателя Push rod guide pin |
1 | |||
| 64 |
H05002
GB/T896-1986 Стопорное кольцо 3 GB/T896-1986 Snap ring 3 |
2 | |||
| 65 |
101S15007
Винт SM1/4"×40 L=8 Screw SM1/4"×40 L=8 |
1 | |||
| 66 |
14409002
Направляющий кронштейн прижимной планки Presser bar guide bracket |
1 | |||
| 67 |
10102003
Направляющая планка регулировки давления Press regulating guide bar |
1 | |||
| 68 |
10127023
Пружина регулировки давления Press regulating spring |
1 | |||
| 68 |
11427033
Пружина регулировки давления (-H) Press regulating spring (-H) |
1 | |||
| 69 |
1381102700
Винт регулировки давления лапки в сборе Press regulating screw asm. |
1 | |||
| 70 |
13811027
Винт регулировки давления лапки Press regulating screw |
1 | |||
| 71 |
13811028
Гайка регулировки давления лапки Press regulating nut |
1 | |||
