1. Корпусные компоненты

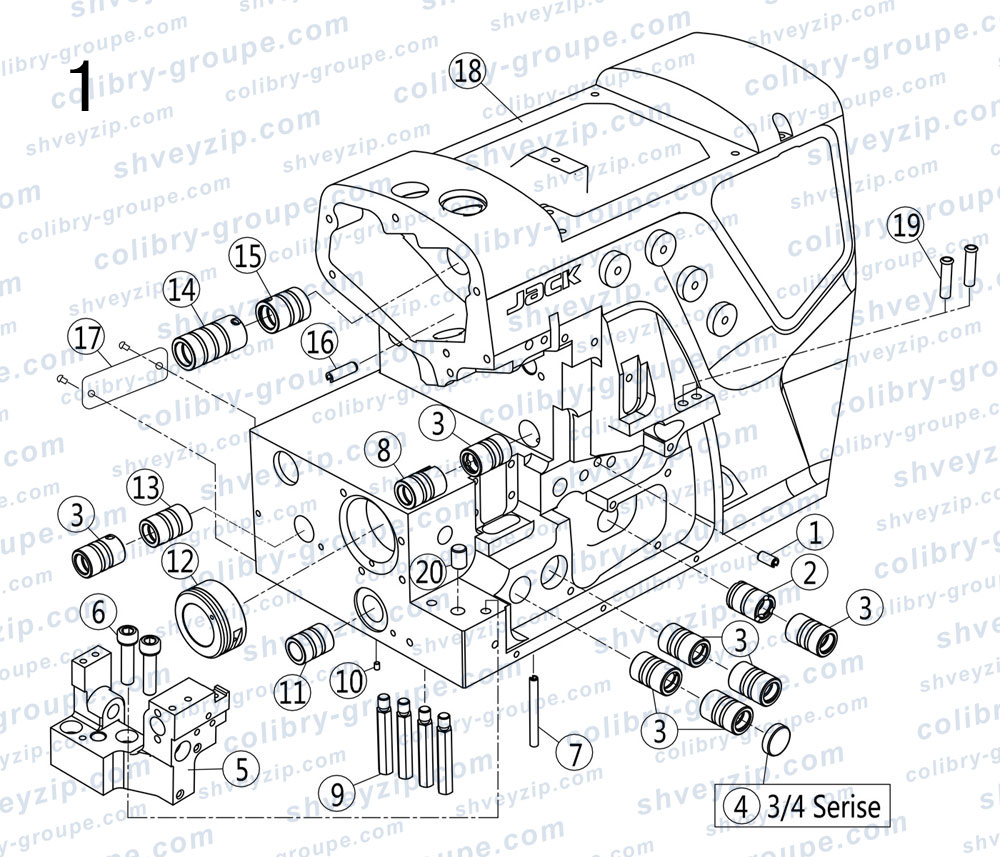

Для схемы кликните по ней два раза или
| 1 |
P03017
Пружинный штифт 5×10 Pin |
1 | |||
| 2 |
20703006
Втулка верхнего игловодителя (задняя) Sleeve |
1 | |||
| 3 |
20703009
Втулка правого вала верхнего ножа (3/4-ниточн.) Sleeve |
5 | |||
| 3 |
20703009
Втулка правого вала верхнего ножа (5-ниточн.) Sleeve |
7 | |||
| 4 |
20628023
Уплотнение вала подачи (3/4-ниточн.) Plug |
1 | |||
| 5 |
121101017
Кронштейн нижнего ножа в сборе Bracket Assembly |
1 | |||
| 6 |
207513003
Винт M6×25 Screw |
2 | |||
| 7 |
P03018
Пружинный штифт 4×40 Pin |
1 | |||
| 8 |
20703004
Втулка левого вала верхнего ножа Sleeve |
1 | |||
| 9 |
206530001
Опорная стойка корпуса Bed pin |
4 | |||
| 10 |
20126001
Технологический штифт отверстия Pin |
1 | |||
| 11 |
20703008
Втулка дифференциального вала Sleeve |
1 | |||
| 12 |
20703007
Втулка главного вала Sleeve |
1 | |||
| 13 |
20703003
Втулка правого вала подачи Sleeve |
1 | |||
| 14 |
20703002
Втулка левого верхнего вала Sleeve |
1 | |||
| 15 |
20703001
Втулка правого верхнего вала Sleeve |
1 | |||
| 16 |
P03010
Пружинный штифт 5×16 Pin |
1 | |||
| 17 |
13837003
Табличка с моделью машины Machine Model Plate |
1 | |||
| 18 |
305007
Корпус машины (окрашенный) Machine Bed Complete |
1 | |||
| 19 |
20713027
Направляющая трубка нити Pipe |
2 | |||
| 20 |
20726018
Установочный штифт кронштейна нижнего ножа Pin |
1 | |||
