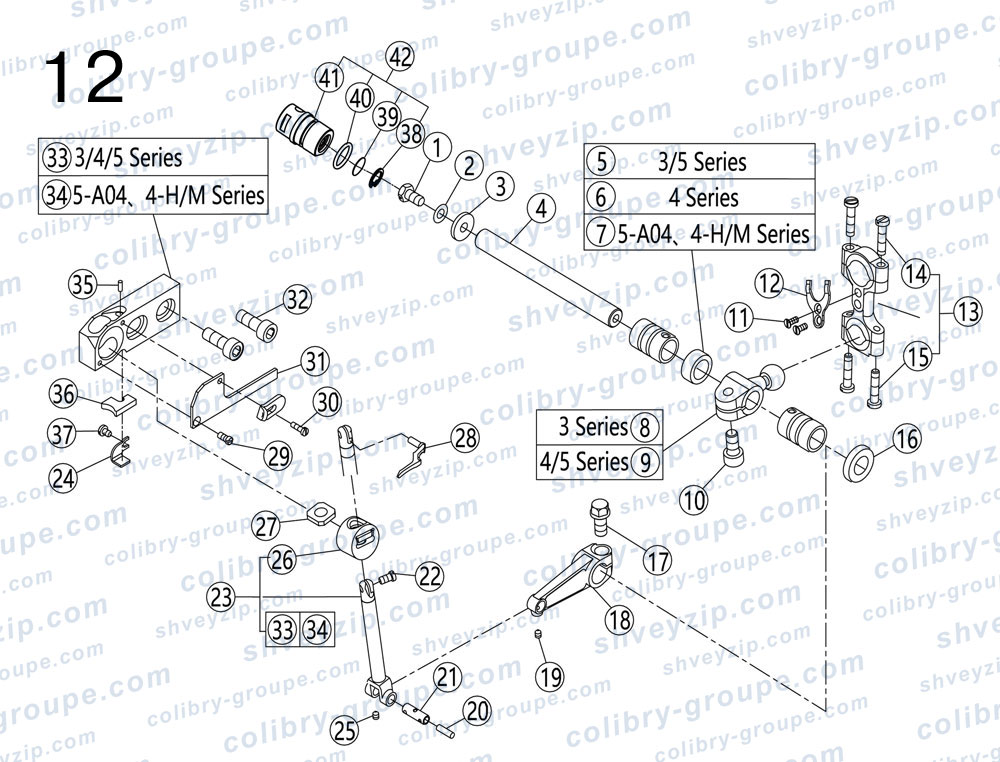

12. Компоненты механизма верхней петлителя
Для схемы кликните по ней два раза или
| 1 |
207511004
Винт M5×9.5 Screw |
1 | |||
| 1 |
12111N512002
Винт M5×9.5 (5-ниточн.) Screw |
1 | |||
| 2 |
W02001
Пружинная шайба Ø5 Spring Washer |
1 | |||
| 3 |
20628006
Прокладочная шайба Washer |
1 | |||
| 4 |
20702004
Вал нижнего петлителя Shaft |
1 | |||
| 5 |
20708007
Дистанционная втулка A (3/5-ниточн.) Spacer |
1 | |||
| 6 |
20708006
Стандартная втулка (4-ниточн.) Spacer |
1 | |||
| 7 |
20703060
Усиленная втулка для толстых материалов (4/5-ниточн.) Spacer |
1 | |||
| 8 |
400036
Кривошип верхнего петлителя (3-ниточн.) Crank |
1 | |||
| 9 |
400037
Кривошип верхнего петлителя (4/5-ниточн.) Crank |
1 | |||
| 10 |
S05018
Винт M6×0.75×12 Screw |
1 | |||
| 11 |
S02007
Винт M3×5.4 Screw |
2 | |||
| 12 |
20712066
Прокладка шатуна Washer |
1 | |||
| 13 |
400043
Шатун петлителя Connection |
1 | |||
| 14 |
S22007
Винт 11/64×40 Screw |
4 | |||
| 15 |
S22007
Винт 11/64×40 Screw |
4 | |||
| 16 |
20622019
Маслосъемное уплотнение Oil Seal |
1 | |||
| 17 |
207512002
Винт M6×12 Screw |
1 | |||
| 18 |
20705003
Рычаг передачи Lever |
1 | |||
| 19 |
207514010
Винт M3×4 Screw |
1 | |||
| 20 |
21323007
Фитиль смазки 40 мм Oil Weak |
1 | |||
| 21 |
20726004
Шатунный штифт в сборе Pin Assy. |
1 | |||
| 22 |
207511025
Винт M3.5×6 Screw |
1 | |||
| 23 |
2070403400
Держатель петлителя с DLC-покрытием Upper Looper Holder Assy |
1 | |||
| 23 |
2070403500
Держатель для толстых материалов (4/5-ниточн.) Upper Looper Holder Assy |
1 | |||
| 23 |
2070402100
Держатель модели M04 (5-ниточн.) Upper Looper Holder Assy |
1 | |||
| 24 |
20712017
Прижимная пластина Bracket |
1 | |||
| 25 |
121323002
Войлочная прокладка слайдера Oil Felt |
1 | |||
| 26 |
20709004
Ползун верхнего петлителя Upper Looper Slider |
1 | |||
| 27 |
20623005
Войлочное уплотнение втулки Felt |
1 | |||
| 28 |
см. доп. инф.
Верхний петлитель Upper Looper |
1 | |||
| 29 |
207517004
Винт M2.5×4.5 Screw |
1 | |||
| 30 |
207511027
Винт M2.5×8 Screw |
1 | |||
| 31 |
400040
Защитная крышка Cover |
1 | |||
| 32 |
207511026
Винт M6×16 Screw |
2 | |||
| 33 |
20701051
Кронштейн ползуна Upper Looper Bracket |
1 | |||
| 34 |
20701088
Дополнительный кронштейн (4/5-ниточн.) Upper Looper Bracket |
1 | |||
| 35 |
121223001
Фильтр-пробка Oil Wick |
1 | |||
| 36 |
20723005
Впитывающий войлок Felt |
1 | |||
| 37 |
207511020
Винт M3×4 Screw |
1 | |||
| 38 |
H01121
Стопорное кольцо Ø11 Block Circle |
1 | |||
| 39 |
121322002
Фильтрующая сетка Filters |
1 | |||
| 40 |
O01039
Уплотнительное кольцо Ø12.5×1.8 O-ring |
1 | |||
| 41 |
121103010
Крышка вала Shaft cover |
1 | |||
| 42 |
12110301000
Крышка вала в сборе Shaft cover assembly |
1 | |||
