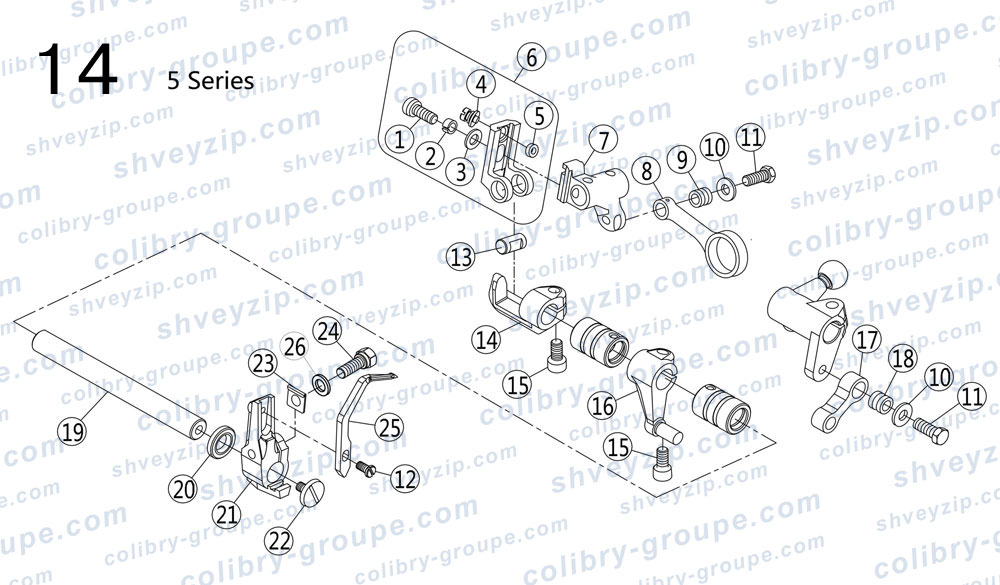

14. Компоненты механизма петлителя цепного стежка (1) - 5-ниточн.
Для схемы кликните по ней два раза или
| 1 |
207S13009
Винт M5×12 (5-ниточн.) Screw |
1 | |||
| 2 |
WO2001
Пружинная шайба Ø5 (5-ниточн.) Spring Washer |
1 | |||
| 3 |
20628010
Прокладка кривошипного штифта подачи (5-ниточн.) Washer |
1 | |||
| 4 |
20710008
Эксцентриковый штифт (5-ниточн.) Pin |
1 | |||
| 5 |
O01027
Уплотнительное кольцо 4×1.3 (5-ниточн.) O Ring |
1 | |||
| 6 |
401031
Направляющая каретка (5-ниточн.) Slider |
1 | |||
| 7 |
401030
Эксцентриковый кривошип (5-ниточн.) Crank |
1 | |||
| 8 |
20705020
Шатун привода (5-ниточн.) Connection |
1 | |||
| 9 |
20703016
Втулка шатуна (5-ниточн.) Bushing |
1 | |||
| 10 |
30228008
Регулировочные шайбы (5-ниточн.) Washer |
2 | |||
| 11 |
207S12003
Винт M5×0.5×13 (5-ниточн.) Screw |
2 | |||
| 12 |
207S11028
Винт M3.5×6.5 (5-ниточн.) Screw |
1 | |||
| 13 |
20626017
Ось механизма 5-ниточного стежка (5-ниточн.) Shaft |
1 | |||
| 14 |
20701034
Опорный кронштейн (5-ниточн.) Holder |
1 | |||
| 15 |
S05018
Винт M6×0.75×12 (5-ниточн.) Screw |
2 | |||
| 16 |
20704015
Кривошип цепной строчки (5-ниточн.) Crank |
1 | |||
| 17 |
20705009
Соединительное звено (5-ниточн.) Link |
1 | |||
| 18 |
20703013
Втулка соединительного звена (5-ниточн.) Bushing |
1 | |||
| 19 |
20702018
Вал цепного стежка (5-ниточн.) Shaft |
1 | |||
| 20 |
2072201700
Маслосъемное уплотнение (5-ниточн.) Oil Seal |
1 | |||
| 21 |
20701035
Держатель петлителя (5-ниточн.) Looper Holder |
1 | |||
| 22 |
207S15001
Винт M4×7 (5-ниточн.) Screw |
1 | |||
| 23 |
20728002
Регулировочная прокладка (5-ниточн.) Spacer |
1 | |||
| 24 |
207S20004
Винт M5×9 (5-ниточн.) Screw |
1 | |||
| 25 |
см. доп. инф.
Петлитель двойного цепного стежка (5-ниточн.) Double Chainstitch Looper |
1 | |||
| 26 |
121112085
Точная регулировочная шайба (5-ниточн.) Spacer |
1 | |||
