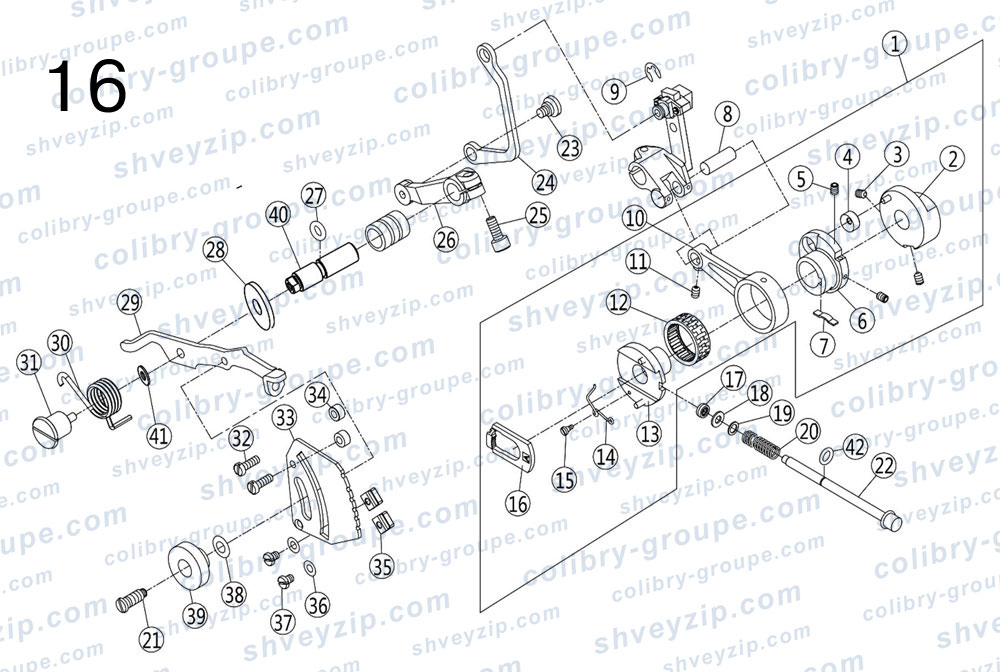

16. Компоненты механизма дифференциальной подачи
Для схемы кликните по ней два раза или
| 1 |
2070500400
Шатун подачи в сборе Connection |
1 | |||
| 2 |
20710003
Эксцентрик регулятора подачи Regulator |
1 | |||
| 3 |
207514012
Винт M5×5 Screw |
2 | |||
| 4 |
20710002
Малый эксцентрик подачи Feed Eccent |
1 | |||
| 5 |
207514003
Винт M3×4 Screw |
2 | |||
| 6 |
20710001
Основной эксцентрик Eccent |
1 | |||
| 7 |
20712175
Плоская пружинная шайба Flat Spring |
1 | |||
| 8 |
20626003
Кривошипный штифт Pin |
1 | |||
| 9 |
20629006
Стопорное кольцо Ring |
1 | |||
| 10 |
20705004
Шатун подачи Connection |
1 | |||
| 11 |
207514007
Винт M4×6 Screw |
1 | |||
| 12 |
B08001
Игольчатый подшипник 26×22×10 Needle Bearing |
1 | |||
| 13 |
20710004
Эксцентриковой кулачок в сборе Eccent Assembly |
1 | |||
| 14 |
20727003
Пружина эксцентрикового кулачка Spring |
1 | |||
| 15 |
207520005
Винт M2×3 Screw |
1 | |||
| 16 |
20709006
Храповой механизм Ratchet |
1 | |||
| 17 |
20722005
Уплотнительная прокладка Gasket |
1 | |||
| 18 |
O01027
Уплотнительное кольцо 4×1.3 O Ring |
1 | |||
| 19 |
20728001
Прокладочная шайба Washer |
1 | |||
| 20 |
20727004
Пружина игольного вала Spring |
1 | |||
| 21 |
207530001
Винт M5×3 Screw |
1 | |||
| 22 |
20702005
Торсионный вал иглы Push Button |
1 | |||
| 23 |
207520006
Винт M5×5 Screw |
1 | |||
| 24 |
20705005
Рычаг дифференциальной тяги Link |
1 | |||
| 25 |
S05018
Винт M6×0.75×12 Screw |
1 | |||
| 26 |
20704008
Кривошип дифференциальной подачи Lever |
1 | |||
| 27 |
O01016
Уплотнительное кольцо 6×1.8 O Ring |
1 | |||
| 28 |
20128024
Прокладка W15 Washer |
1 | |||
| 29 |
20712160
Рычаг дифференциала Lever |
1 | |||
| 30 |
20627006
Фиксирующая пружина регулятора Spring |
1 | |||
| 31 |
207520016
Винт Screw |
1 | |||
| 32 |
207511008
Винт M4×12 Screw |
2 | |||
| 33 |
20712033
Регулировочная пластина Regulator Plate |
1 | |||
| 34 |
20711007
Дистанционная шайба Spacer |
2 | |||
| 35 |
207516002
Стопорная гайка дифференциала Stopper |
2 | |||
| 36 |
30228009
Регулировочная шайба Washer |
2 | |||
| 37 |
207511011
Винт M4×5 Screw |
2 | |||
| 38 |
20728003
Пружинная шайба-бабочка Spring Washer |
1 | |||
| 39 |
2071600100
Регулировочная гайка Nut |
1 | |||
| 40 |
20702081
Вал дифференциального механизма Shaft |
1 | |||
| 41 |
WO1006
Плоская шайба Ø4 Washer |
1 | |||
| 42 |
H05002
Стопорное кольцо Ø3 Ring |
1 | |||
