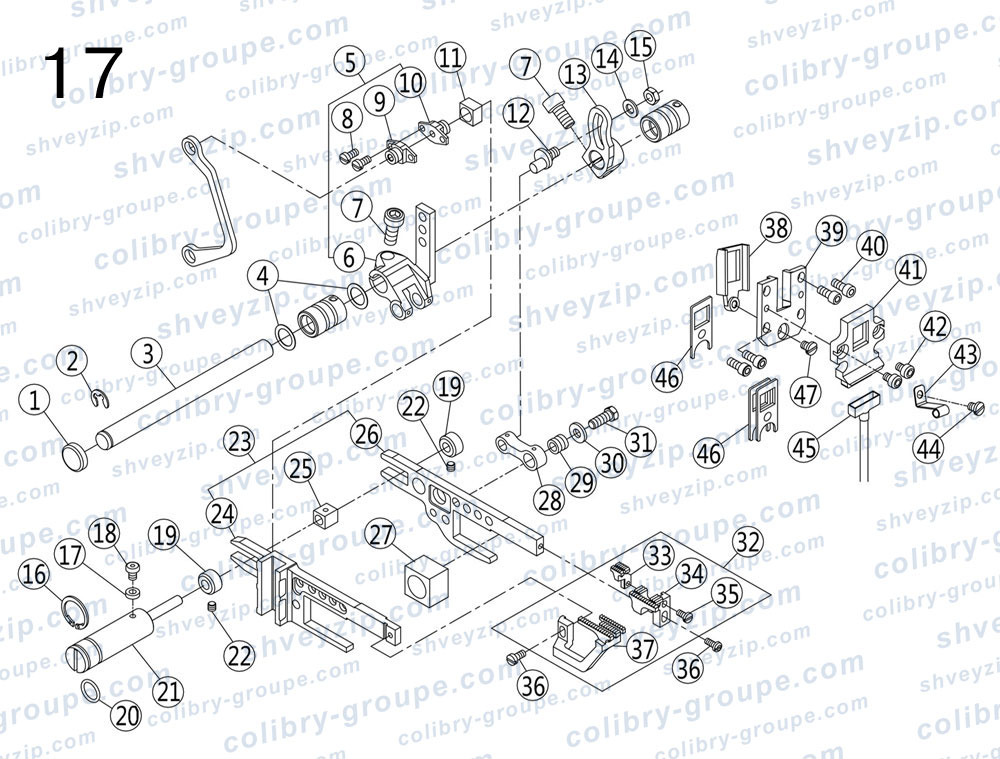

17. Компоненты механизма подачи материала
Для схемы кликните по ней два раза или
| 1 |
20628023
Уплотнение вала подачи Plug |
1 | |||
| 2 |
H05009
Стопорное кольцо Ø7 Ring |
1 | |||
| 3 |
20702008
Вал подачи материала Shaft |
1 | |||
| 4 |
20628011
Прокладка вала подачи Washer |
2 | |||
| 5 |
2070400900
Кривошип подачи в сборе Crank |
1 | |||
| 6 |
20704010
Кривошип подачи Crank |
1 | |||
| 7 |
S05018
Винт M6×0.75×12 Screw |
2 | |||
| 8 |
S01027
Винт M3×6 Screw |
2 | |||
| 9 |
20709008
Вспомогательный кривошип Crank |
1 | |||
| 10 |
20709009
Штифт кривошипа Crank Pin |
1 | |||
| 11 |
20709034
Направляющий блок Block |
1 | |||
| 12 |
20710005
Эксцентриковый штифт Pin |
1 | |||
| 13 |
20704011
Дополнительный кривошип подачи Crank |
1 | |||
| 14 |
20628010
Прокладка штифта кривошипа Washer |
1 | |||
| 15 |
N01004
Гайка M5 Nut |
1 | |||
| 16 |
20729002
Стопорное кольцо Ring |
1 | |||
| 17 |
20722006
Уплотнительная прокладка Gasket |
1 | |||
| 18 |
207513001
Винт M4×5.5 Screw |
1 | |||
| 19 |
20708032
Ограничительная втулка Collar |
2 | |||
| 20 |
O01026
Уплотнительное кольцо 11.5×1.5 O Ring |
1 | |||
| 21 |
20710006
Эксцентриковый вал Pin |
1 | |||
| 22 |
207514001
Винт M4×4 Screw |
2 | |||
| 23 |
2070600100
Зубчатая рейка в сборе Feed Bar Assy. |
1 | |||
| 24 |
20706002
Дифференциальная зубчатая рейка Differential Feed Bar |
1 | |||
| 25 |
20709011
Ползун (направляющая) Block |
1 | |||
| 26 |
20706001
Основная зубчатая рейка Main Feed Bar |
1 | |||
| 27 |
20709012
Скользящий блок Block |
1 | |||
| 28 |
20705008
Шатун Link |
1 | |||
| 29 |
20703016
Втулка шатуна Bushing |
1 | |||
| 30 |
30228008
Шайба Washer |
1 | |||
| 31 |
207512003
Винт M5×0.5×13 Screw |
1 | |||
| 32 |
см. доп. инф.
Комплект зубьев (полный) Main Feed Dog Complete |
1 | |||
| 33 |
см. доп. инф.
Вспомогательный зуб Auxiliary |
1 | |||
| 34 |
см. доп. инф.
Основной зуб Main Feed Dog |
1 | |||
| 35 |
S01027
Винт M3×6 Screw |
1 | |||
| 36 |
S01029
Винт M3.5×7.5 Screw |
2 | |||
| 37 |
см. доп. инф.
Дифференциальный зуб Differential Feed Dog |
1 | |||
| 38 |
20701049
Маслоотражатель зубчатой рейки Feed Bar Oil Seal |
1 | |||
| 39 |
20701048
Ограничитель зубчатой рейки (цельный) Feed Bar |
1 | |||
| 40 |
207513006
Винт M4×9 Screw |
4 | |||
| 41 |
20701013
Маслоотражатель Feed Bar Oil Seal |
1 | |||
| 42 |
207513007
Винт M4×5 Screw |
2 | |||
| 43 |
20712062
Хомут для маслопровода Clamp |
1 | |||
| 44 |
207511011
Винт M4×5 Screw |
1 | |||
| 45 |
20721009
Маслопровод зубчатой рейки Tube |
1 | |||
| 46 |
20722007
Манжета зубчатой рейки Oil Seal |
3 | |||
| 47 |
207517005
Винт M4×8 Screw |
1 | |||
