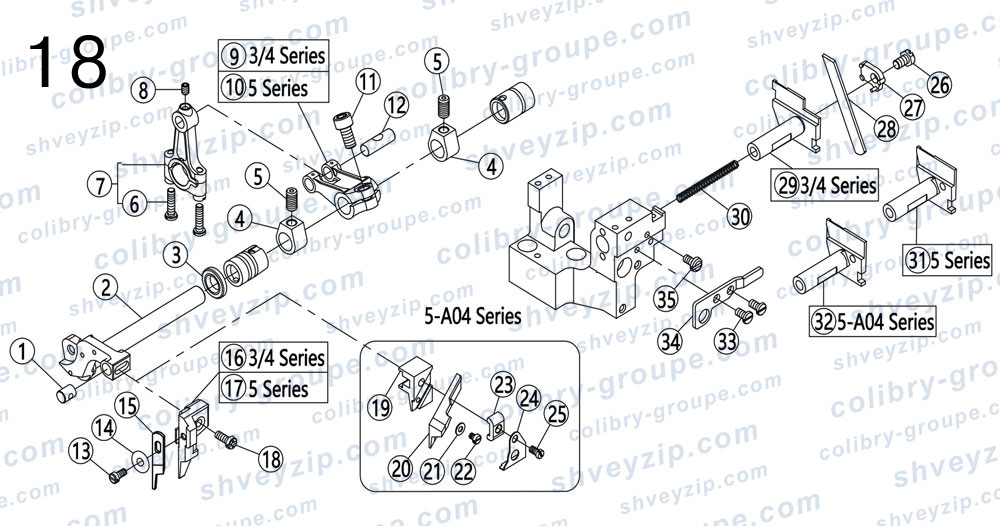

18. Механизм резания ткани
Для схемы кликните по ней два раза или
| 1 |
20726005
Направляющий штифт Pin |
1 | |||
| 2 |
20702009
Ось верхнего ножа Upper Knife Lever |
1 | |||
| 3 |
2072201700
Манжета уплотнительная Oil Seal |
1 | |||
| 4 |
20708019
Стопорное кольцо Collar |
2 | |||
| 5 |
S10003
Винт M6×0.75×5 Screw |
2 | |||
| 6 |
S22007
Винт 11/64×40 Screw |
2 | |||
| 7 |
400041
Шатун верхнего ножа Connection |
1 | |||
| 8 |
207514007
Винт M4×6 Screw |
1 | |||
| 9 |
20704012
Кривошип верхнего ножа (3/4-ниточн.) Crank |
1 | |||
| 10 |
20704030
Кривошип верхнего ножа (5-ниточн.) Crank |
1 | |||
| 11 |
S05018
Винт M6×0.75×12 Screw |
1 | |||
| 12 |
20626003
Штифт кривошипа Pin |
1 | |||
| 13 |
211512002
Винт M3.5×7.5 Screw |
1 | |||
| 14 |
20128020
Шайба W11 Washer |
1 | |||
| 15 |
см. доп. инф.
Верхний нож Upper Knife |
1 | |||
| 16 |
20701014
Держатель верхнего ножа (3/4-ниточн.) Upper Knife Clamp |
1 | |||
| 17 |
20701036
Держатель верхнего ножа (5-ниточн.) Upper Knife Clamp |
1 | |||
| 18 |
S04019
Винт M4×12 Screw |
1 | |||
| 19 |
20701050
Монтажная пластина для толстых тканей (5-ниточн.) Angled Upper Knife Clamp |
1 | |||
| 20 |
см. доп. инф.
Скошенный верхний нож (5-ниточн.) Angled Upper Knife |
1 | |||
| 21 |
W01011
Шайба 3 (5-ниточн.) Washer |
1 | |||
| 22 |
207511020
Винт M3×4 (5-ниточн.) Screw |
1 | |||
| 23 |
20712053
Направляющая скошенного ножа (5-ниточн.) Angled Upper Knife Gib |
1 | |||
| 24 |
20712051
Защитная пластина (5-ниточн.) Waste Guard |
1 | |||
| 25 |
S11025
Винт M4×20 (5-ниточн.) Screw |
1 | |||
| 26 |
207511004
Винт M5×9.5 Screw |
1 | |||
| 27 |
20709013
Прижимная пластина нижнего ножа Lower Knife Clamp |
1 | |||
| 28 |
см. доп. инф.
Нижний нож Lower Knife |
1 | |||
| 29 |
20701015
Держатель нижнего ножа (3/4-ниточн.) Lower Knife Holder |
1 | |||
| 30 |
20727006
Пружина Spring |
1 | |||
| 31 |
20701037
Держатель нижнего ножа (5-ниточн.) Lower Knife Holder |
1 | |||
| 32 |
20701052
Усиленный держатель нижнего ножа (5-ниточн.) Lower Knife Clamp |
1 | |||
| 33 |
207511019
Винт M4×7.5 Screw |
2 | |||
| 34 |
20712021
Защитная пластина держателя Lower Knife Holder Guard |
1 | |||
| 35 |
113511004
Винт M4×8 Screw |
1 | |||
| 36 |
21302009
Запасная ось верхнего ножа Upper Knife Lever |
1 | |||
| 37 |
21304012
Запасной кривошип верхнего ножа (3/4-ниточн.) Crank |
1 | |||
