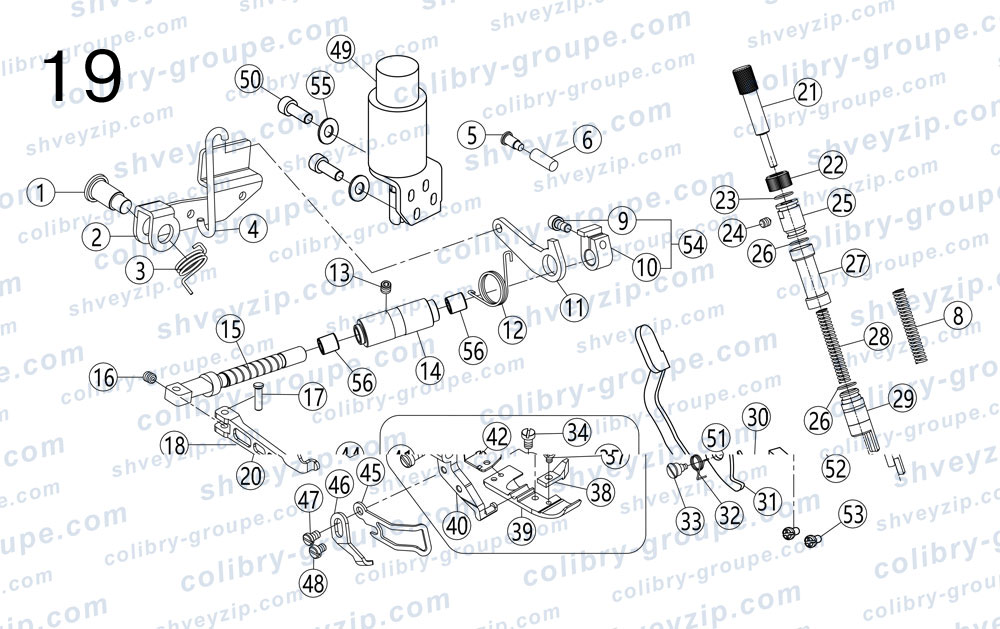

19. Механизм подъема лапки
Для схемы кликните по ней два раза или
| 1 |
207S20008
Винт подъема лапки M10 Screw |
1 | |||
| 2 |
21112039
Рычаг подъема лапки Lever |
1 | |||
| 3 |
20727007
Торсионная пружина Spring |
1 | |||
| 4 |
20712025
Крюк Link |
1 | |||
| 5 |
S05665
Осевой винт Screw |
1 | |||
| 6 |
20703010
Демпфирующая втулка Damping set |
1 | |||
| 7 |
2110301700
Комплект прижимного стержня Bushing |
1 | |||
| 8 |
21127006
Пружина прижимного стержня (для толстых материалов) (5-ниточн.) Spring |
1 | |||
| 9 |
S05017
Винт M6×0.75×13.5 Screw |
1 | |||
| 10 |
21208004
Кольцо сброса подъема лапки Collar |
1 | |||
| 11 |
121212010
Малый рычаг подъема лапки Lever |
1 | |||
| 12 |
21127009
Торсионная пружина рычага подъема лапки (верхнее отверстие) Spring |
1 | |||
| 13 |
S10009
Стопорный винт M6x8 Screw |
1 | |||
| 14 |
20703030
Втулка оси лапки Bushing |
1 | |||
| 15 |
20702010
Ось лапки Shaft |
1 | |||
| 16 |
S10011
Стопорный винт M4×0.5×4 Screw |
1 | |||
| 17 |
20626016
Штифт рычага прижимной лапки Pin |
1 | |||
| 18 |
21201001
Рычаг прижимной лапки Presser Arm |
1 | |||
| 19 |
21112014
Защитная пластина ножа Thread Cutter |
1 | |||
| 20 |
207511020
Винт M3×4 Screw |
1 | |||
| 21 |
21102011
Регулировочный винт Adjusting Screw |
1 | |||
| 22 |
211516002
Регулировочная гайка прижимного стержня Nut |
1 | |||
| 23 |
O01039
Уплотнительное кольцо Ø12.5×1.8 O Ring |
1 | |||
| 24 |
S090003
Стопорный винт M4×4 Screw |
1 | |||
| 25 |
211516001
Резьбовая втулка Thread Sleeve |
1 | |||
| 26 |
O01008
Резиновое уплотнительное кольцо 9×1.8 O Ring |
2 | |||
| 27 |
21111009
Маслозащитная втулка Oil Proof Sleeve |
1 | |||
| 28 |
21127004
Пружина прижимного стержня Spring |
1 | |||
| 29 |
21103018
Втулка прижимного стержня Stmt Sleeve |
1 | |||
| 30 |
21212021
Ограничительная пластина Spacer |
1 | |||
| 31 |
121112010
Рычаг прижимного стержня Lever |
1 | |||
| 32 |
121127012
Торсионная пружина рычага Spring |
1 | |||
| 33 |
1211NS20001
Осевой винт Screw |
1 | |||
| 34 |
207511051
Винт SM1/8"×44×5.5 (4-ниточн.) Screw |
1 | |||
| 35 |
20427010
Пружинная пластина (3/4-ниточн.) Spring |
1 | |||
| 36 |
20616004
Лапа прижима (4-ниточн.) Paw Pressure |
1 | |||
| 37 |
206510004
Винт SM3/32×56×3.4 (3/4-ниточн.) Screw |
1 | |||
| 38 |
120716001
Вспомогательная лапка (3/4-ниточн.) Auxiliary Presser Foot |
1 | |||
| 39 |
20716028
Лапка (3/4-ниточн.) Baseboard |
1 | |||
| 40 |
20716023
Кронштейн лапки (3/4-ниточн.) Rack |
1 | |||
| 41 |
207S11030
Винт M3.5×7.5 (3/4-ниточн.) Screw |
1 | |||
| 42 |
207S11034
Винт SM3/32×56×2.3 (3/4-ниточн.) Screw |
1 | |||
| 43 |
20716029
Вспомогательная пластина лапки (3/4-ниточн.) Auxiliary Plank |
1 | |||
| 44 |
см. доп. инф.
Сборочный узел лапки (3/4-ниточн.) Presser Foot Assy |
1 | |||
| 45 |
20712026
Защита пальцев (3/4-ниточн.) Finger Guard |
1 | |||
| 46 |
20712048
Стопорная пластина (3/4-ниточн.) Stopper |
1 | |||
| 47 |
207S11009
Винт M3×4.5 (3/4-ниточн.) Screw |
1 | |||
| 48 |
207S11020
Винт M3×4 Screw |
1 | |||
| 49 |
2113030900
Электромагнитный узел подъема лапки electromagnetic assembly |
1 | |||
| 50 |
207S11026
Винт M6×16 Screw |
2 | |||
| 51 |
207S11007
Винт M4×7.5 Screw |
1 | |||
| 52 |
21109025
Прокладочный блок block |
1 | |||
| 53 |
S01011
Винт M5×10 Screw |
2 | |||
| 54 |
12110800400
Сборочный узел сбросного кольца Collar |
1 | |||
| 55 |
121128010
Шайба Washer |
2 | |||
| 56 |
20703031
Подшипник скольжения Bearing |
2 | |||
