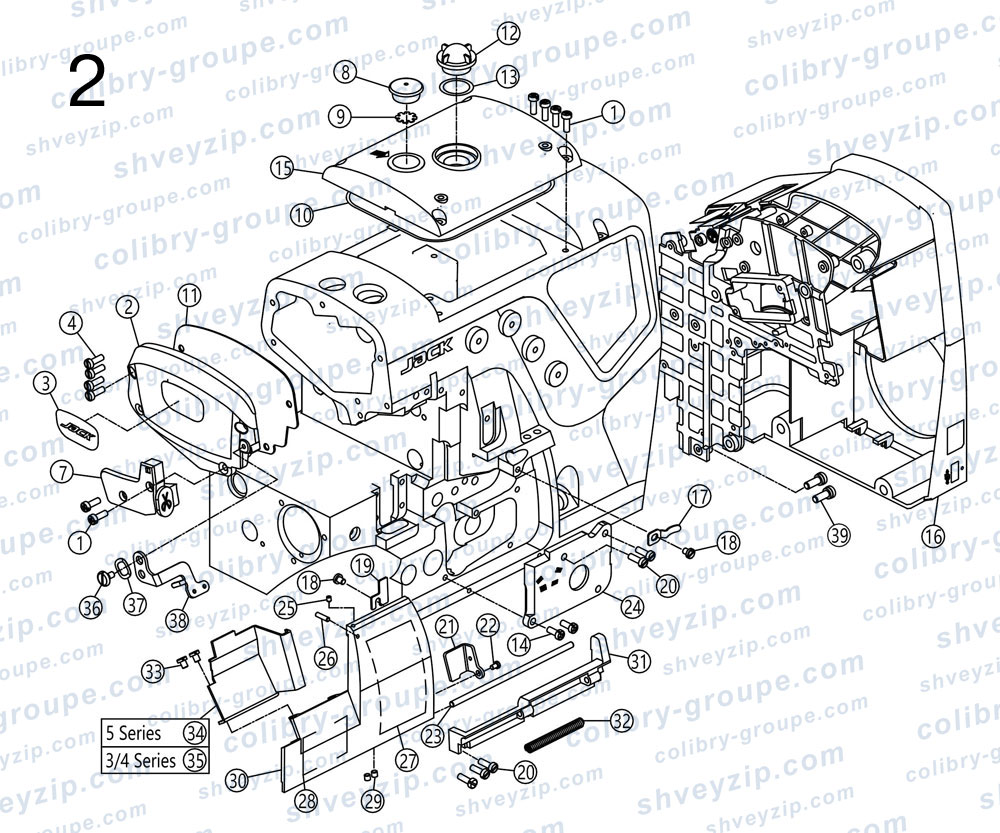

2. Компоненты корпуса и кожуха (1)
Для схемы кликните по ней два раза или
| 1 |
S04019
Винт M4×12 Screw |
6 | |||
| 2 |
302781
Боковая крышка Side Cover |
1 | |||
| 3 |
13837002
Табличка с моделью машины Machine model plate |
1 | |||
| 4 |
S04060
Винт M4×10 Screw |
4 | |||
| 7 |
12111104300
Комплект выключателя обрезки нити (с кожухом) Trimmer switch sensor |
1 | |||
| 8 |
21022007
Маслосъемное уплотнение Oil seal |
1 | |||
| 9 |
21012018
Прокладка маслоуплотнения Oil seal washer |
1 | |||
| 10 |
21122001
Уплотнение верхней крышки Gasket |
1 | |||
| 11 |
21122004
Уплотнительная прокладка боковой крышки Gasket |
1 | |||
| 12 |
20711055
Смотровое окно уровня масла Oil sight window |
1 | |||
| 13 |
21022003
Прокладка смотрового окна Washer |
1 | |||
| 14 |
S04060
Винт M4×10 Screw |
2 | |||
| 15 |
302706
Верхняя крышка Top Cover |
1 | |||
| 16 |
21130004
Блок управления оверлоком (T19) Controller (T19) |
1 | |||
| 17 |
20612004
Стопорная пластина переднего кожуха Flat Spring |
1 | |||
| 18 |
207511011
Винт M4×5 Screw |
2 | |||
| 19 |
20712003
Фиксирующая пластина Latch |
1 | |||
| 20 |
207511008
Винт M4×12 Screw |
5 | |||
| 21 |
20712002
Фиксирующая пластина (доп.) Latch |
1 | |||
| 22 |
413S11011
Винт M3×5 Screw |
1 | |||
| 23 |
20626001
Шарнирный штифт Pin |
1 | |||
| 24 |
20712005
Передняя панель Side Cover |
1 | |||
| 25 |
207S14003
Винт M3×4 Screw |
1 | |||
| 26 |
207S14002
Винт M3×12 Screw |
1 | |||
| 27 |
一
Схема заправки нитей Threading diagram |
1 | |||
| 28 |
一
Схема заправки нитей (5-ниточн.) Threading diagram |
1 | |||
| 29 |
S10007
Винт M4×4 Screw |
2 | |||
| 30 |
302780
Правая передняя крышка (окрашенная) Front Cover(right) |
1 | |||
| 31 |
20701006
Петля крепления Hinge |
1 | |||
| 32 |
20627001
Пружина шарнирного штифта Spring |
1 | |||
| 33 |
207S11011
Винт M4×5 Screw |
2 | |||
| 34 |
21112011
Левая передняя крышка (5-ниточн.) Front Cover (left) |
1 | |||
| 35 |
21112009
Левая передняя крышка (3/4-ниточн.) Front Cover (left) |
1 | |||
| 36 |
207S20002
Винт M4×5.5 Screw |
1 | |||
| 37 |
20128015
Волновая шайба Washer |
1 | |||
| 38 |
121101053
Рычаг выключателя обрезки нити Lever |
1 | |||
| 39 |
207S13009
Винт M5×12 Screw |
2 | |||
